Зварні трійники за ту 34-48-епп-12-78 сктб Енергопромполімер

На рисунку 1.38 наведене креслення, а в таблиці 1.7.26 дані розміри трійників із пластмасових труб за ТУ 34-48-ЕПП-12-78 СКТБ Енергопромполімер.

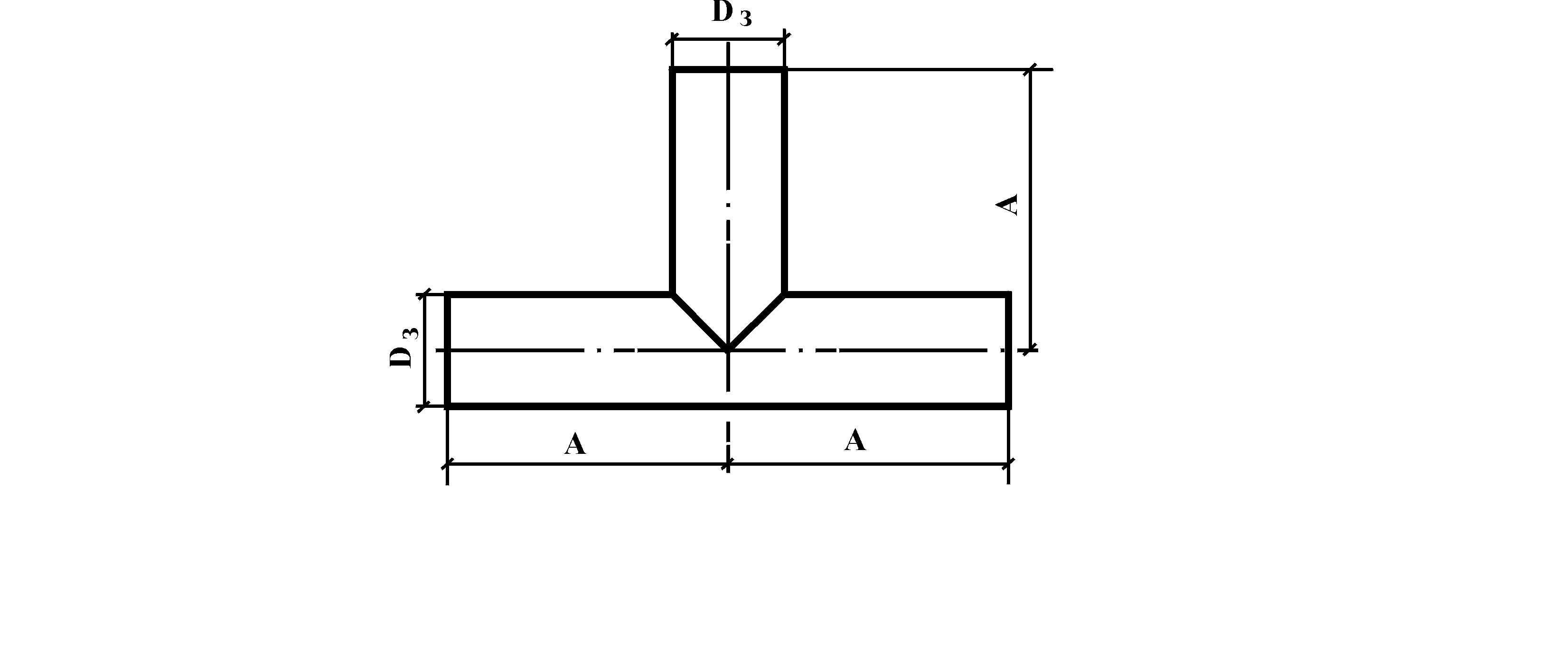

Рисунок 1.38. Пластмасовий трійник

Таблиця 1.7.26

Розміри трійників за ту 34-48-епп-12-78 сктб Енергопромполімер

Dз, мм	63	110	160	225	315	400
А	190	215	240	270	315	360

Зварні відводи за ту 34-48-епп-12-78 сктб Енергопромполімер

На рисунку 1.39 наведені креслення, а в таблиці 1.7.27 дані розміри відводів із пластмасових труб за ТУ 34-48-ЕПП-12-78 СКТБ Енергопромполімер.

а) б)

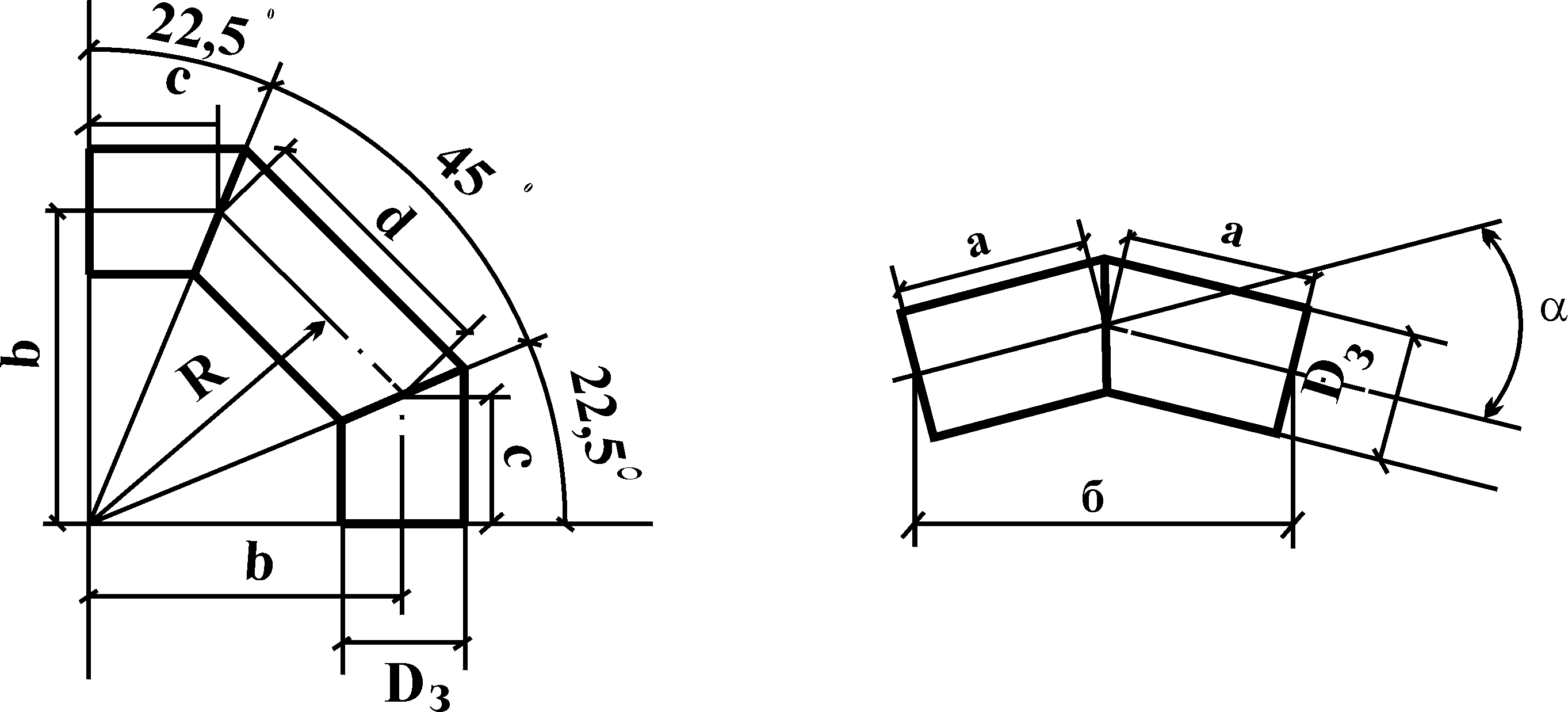

Рисунок 1.39. Пластмасові відводи:

а) – односегментний; б) – безсегментний

Таблиця 1.7.27

Розміри відводів (мм) за ту 34-48-епп-12-78 сктб Енергопромполімер

	Відводи без сегментні							Відвід (один сегмент)
Dз, мм	 = 450		 = 600		 = 900			b	c	d	R
	б	а	б	а	б		а
63 110 160 225 315 400	325 345 360 380 415 455	175 185 195 205 225 245	315 330 355 390 435 475	180 190 205 225 250 275	270 305 340 380 445 510	190 215 240 270 315 360		385 400 415 450 500 530	175 185 195 205 225 245	295 305 310 150 390 405	357 369 374 422 471 489

Зварні трійники і відводи за нормаллю бтп Геомінвод

На рисунку 1.40 наведені креслення, а в таблиці 1.7.28 дані розміри трійників і відводів із пластмасових труб за нормаллю БТП Геомінвод.

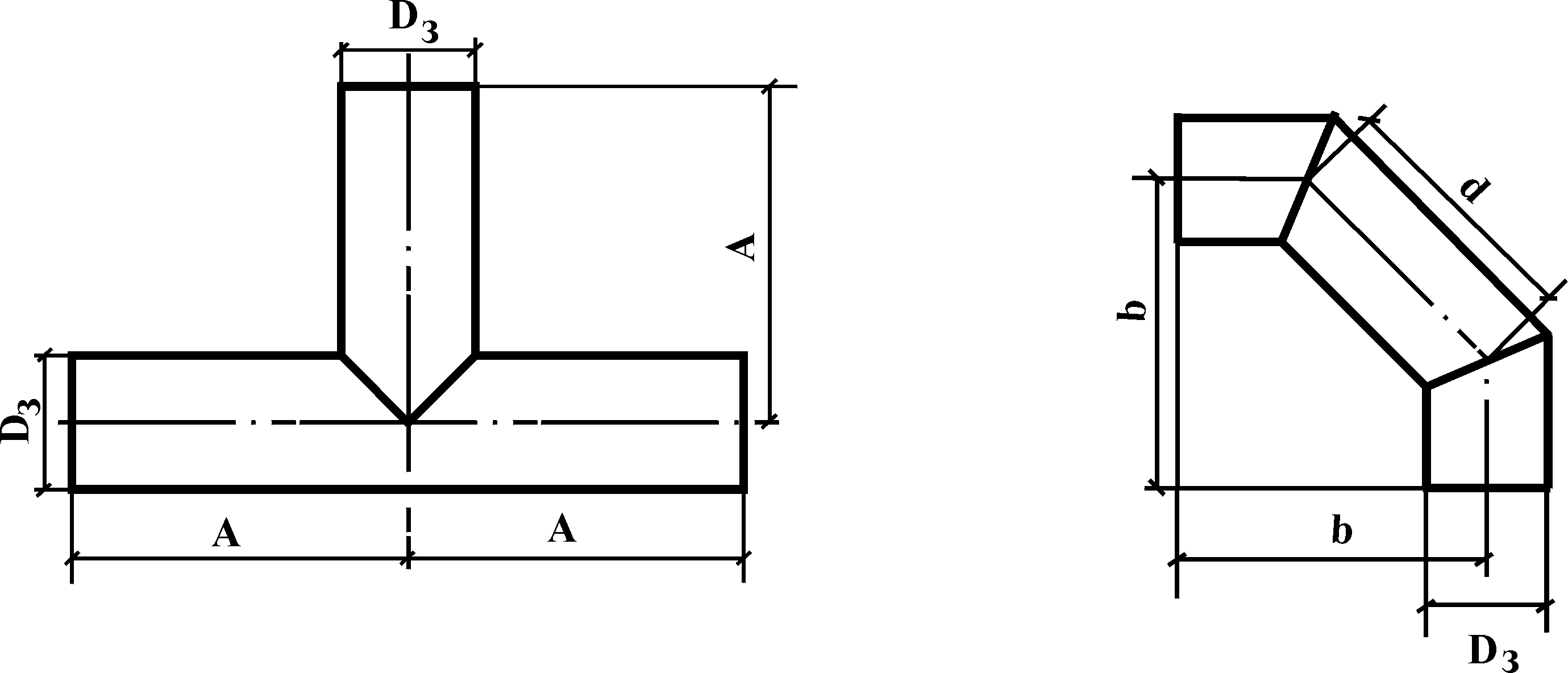

Рисунок 1.40. Пластмасові трійники і відводи

Таблиця 1.7.28

Зварні фасонні деталі за нормаллю БТП Геомінвод

Dз, мм	110	160
А	320	370
b	320	370
d	180	220

1.8. Компенсатори

Компенсатори – це пристрої, які сприймають лінійні (подовжні) деформації трубопроводів. Такі деформації можуть виникати внаслідок температурних розширень труб або внаслідок просідання труб.

Компенсатори, як правило, ставлять на трубопроводах з жорсткими стиками, такими, наприклад, як сталеві труби на зварних з’єднаннях. Ставити компенсатори на трубах, що з’єднуються на розтрубах або еластичних муфтах нема потреби.

В системах водопостачання і каналізації найбільшого поширення набули сальникові компенсатори.
