Подвійні розтруби

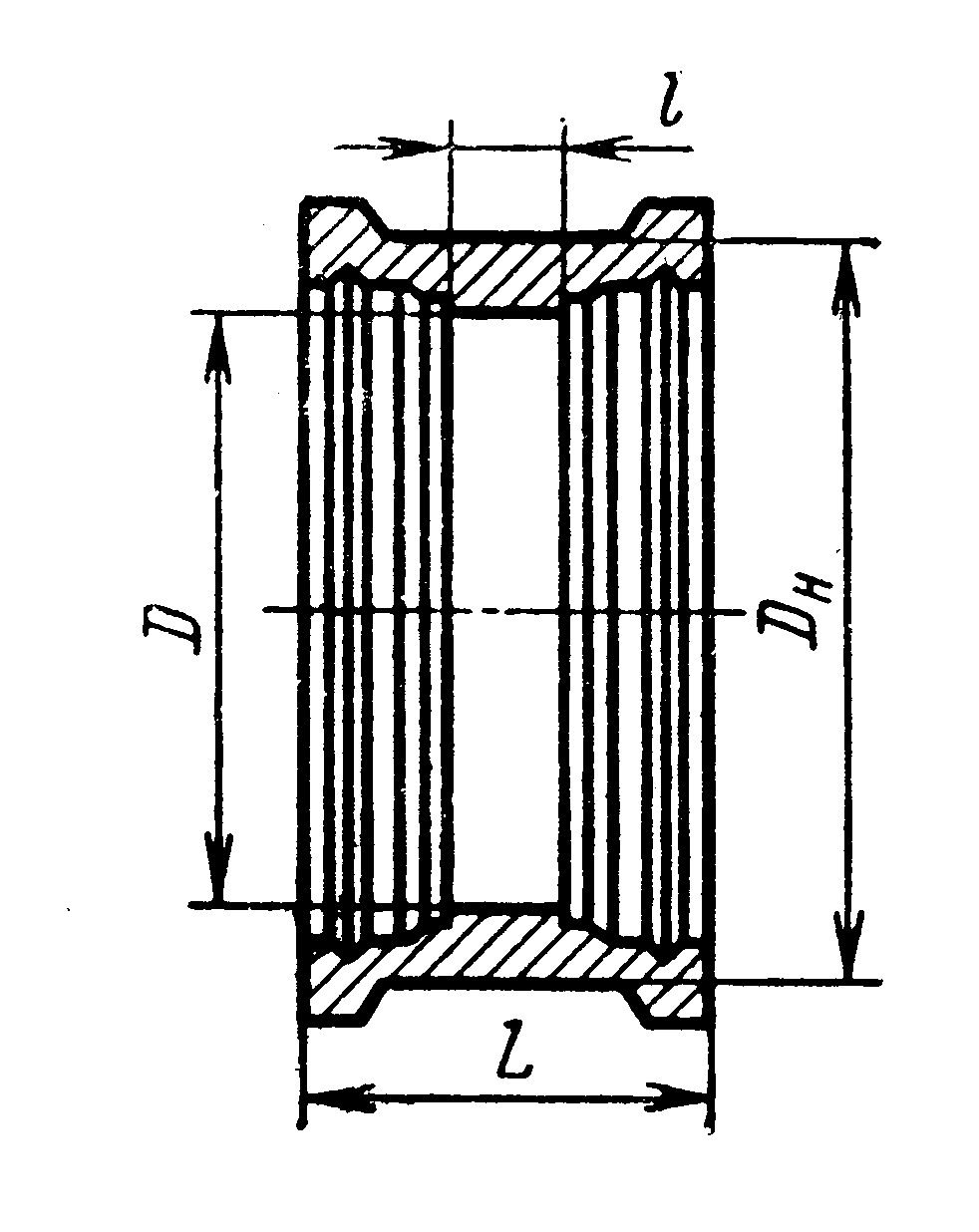

Креслення подвійного розтруба наведено на рис. 1.30.
Рисунок 1.30. Подвійний розтруб (муфта)
Розміри подвійних розтрубів, які виготовляють за ГОСТ 5525-88, та їх маса наведені в табл. 1.7.18.
Таблиця 1.7.18
Розміри (мм) та маса (кг) подвійних розтрубів (муфт), які виготовляють за ГОСТ 5525-88
Умовний прохід D0 |
D |
Dн |
l |
L |
Маса |
50 |
56 |
107 |
20 |
170 |
8,0 |
80 |
85 |
140 |
20 |
170 |
11,0 |
100 |
106 |
163 |
20 |
180 |
14,8 |
125 |
130 |
194 |
20 |
180 |
18,9 |
150 |
156 |
220 |
20 |
190 |
23,2 |
200 |
206 |
276 |
20 |
190 |
31,7 |
250 |
260 |
330 |
20 |
200 |
42,5 |
300 |
310 |
385 |
20 |
210 |
55,1 |
350 |
360 |
438 |
20 |
220 |
66,0 |
400 |
410 |
492 |
20 |
220 |
76,0 |
450 |
460 |
546 |
20 |
230 |
93,8 |
500 |
510 |
600 |
30 |
240 |
115 |
600 |
600 |
710 |
30 |
260 |
156 |
700 |
710 |
822 |
30 |
270 |
210 |
800 |
810 |
930 |
30 |
290 |
259 |
900 |
920 |
1040 |
40 |
310 |
345 |
1000 |
1020 |
1150 |
40 |
330 |
415 |
1200 |
1230 |
1370 |
50 |
350 |
658 |
Муфти насувні

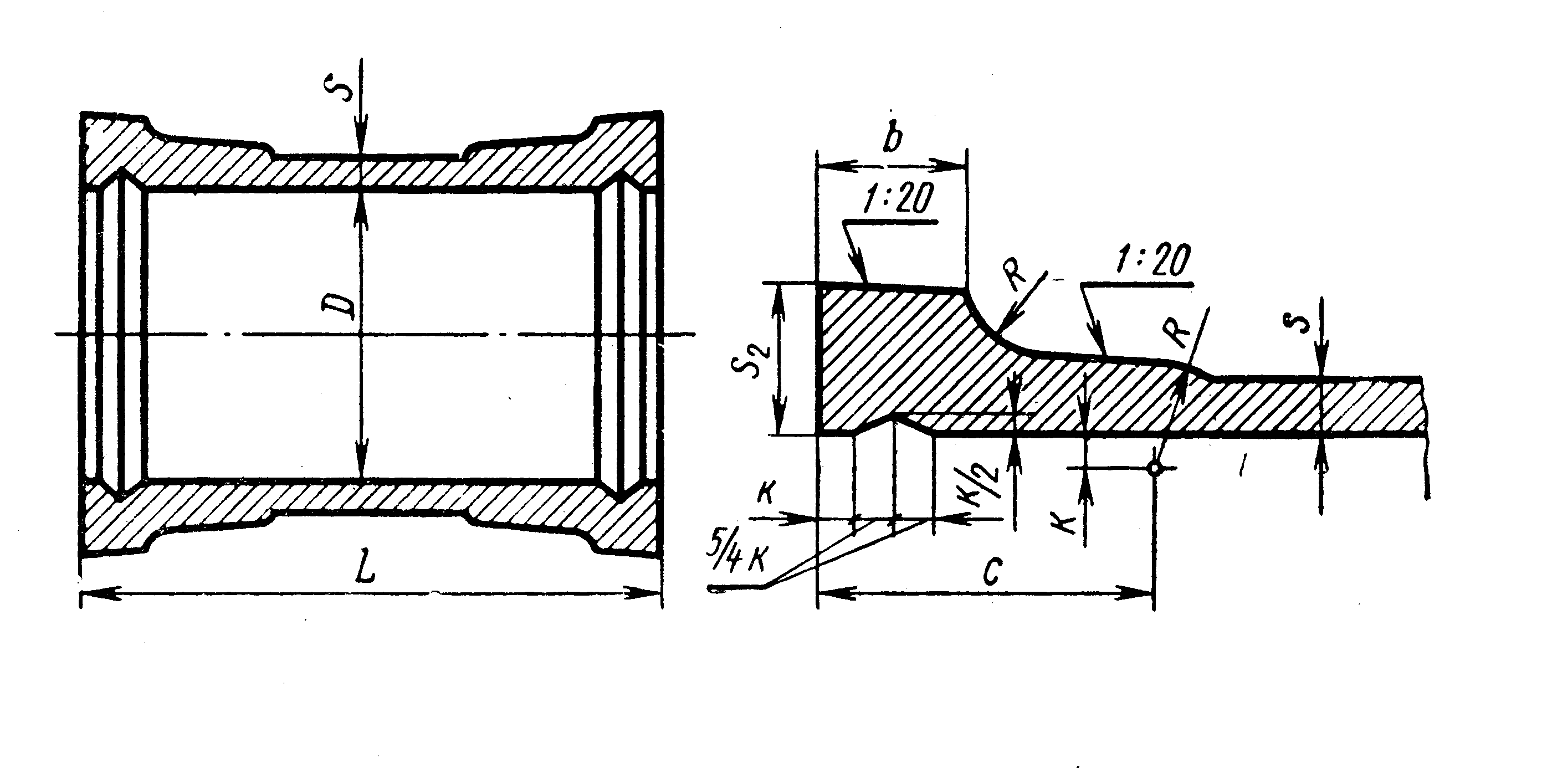

Креслення муфти насувної наведені на рис. 1.31.
Рисунок 1.31. Муфта насувна
Розміри муфт насувних, які виготовляють за ГОСТ 5525-88, та їх маса наведені в табл. 1.7.19.
Таблиця 1.7.19
Розміри (мм) та маса (кг) муфт насувних, які виготовляють за ГОСТ 5525-88
Умовний прохід D0 |
D |
S2 |
b |
c |
к |
R |
S |
L |
Маса |
50 |
84 |
26 |
25 |
72 |
8 |
21 |
9 |
260 |
7,8 |
80 |
116 |
27 |
27 |
72 |
8 |
22 |
10 |
260 |
12,0 |
100 |
137 |
28 |
27 |
75 |
8 |
23 |
10 |
265 |
15,2 |
125 |
163 |
29 |
28 |
75 |
8 |
23 |
11 |
265 |
19,5 |
150 |
189 |
30 |
30 |
80 |
8 |
24 |
11 |
280 |
24,2 |
200 |
241 |
32 |
32 |
80 |
8 |
25 |
13 |
285 |
33,0 |
250 |
294 |
34 |
34 |
85 |
8 |
26 |
14 |
300 |
46,9 |
300 |
346 |
36 |
36 |
89 |
8 |
28 |
15 |
305 |
57,1 |
350 |
398 |
38 |
38 |
94 |
10 |
31 |
16 |
320 |
76,5 |
400 |
449 |
40 |
40 |
94 |
10 |
32 |
17 |
325 |
91,0 |
450 |
501 |
41 |
41 |
99 |
10 |
33 |
18 |
340 |
108 |
500 |
553 |
43 |
42 |
99 |
10 |
34 |
19 |
350 |
133 |
600 |
657 |
46 |
43 |
109 |
10 |
36 |
21 |
370 |
178 |
700 |
760 |
50 |
44 |
113 |
10 |
38 |
24 |
390 |
249 |
800 |
865 |
54 |
45 |
123 |
12 |
41 |
26 |
410 |
310 |
900 |
968 |
58 |
46 |
127 |
12 |
43 |
28 |
430 |
397 |
1000 |
1272 |
62 |
48 |
137 |
12 |
45 |
30 |
450 |
486 |
1200 |
1290 |
70 |
50 |
147 |
12 |
52 |
34 |
490 |
679 |
