Випуски
Креслення випусків наведені на рис. 1.25.
Рисунок 1.25. Чавунні випуски:
а) – випуск фланцевий; б) – випуск розтрубний
Розміри випусків, які виготовляються за ГОСТ 5525-88, та їх маса наведені в табл. 1.7.11.
Таблиця 1.7.11
Розміри (мм) та маса (кг) чавунних випусків, які виготовляються за ГОСТ 5525-88
Умовний прохід |
d |
Dз |
dз |
|
|
|
|
|
|
|
|
|
Маса випуску |
||
стовбура D0 |
відгалу-ження d0 |
S |
S1 |
S2 |
l |
l1 |
l2 |
l3 |
l4 |
b |
|||||
|
|
|
|
|
|
|
|
|
ВФ |
ВР |
|||||
250 |
100 150 |
- - |
274 274 |
118 170 |
14 14 |
10 11 |
- - |
300 300 |
- - |
250 250 |
250 250 |
75 50 |
14 14 |
83,1 86,8 |
80,6 84,2 |
300 |
100 150 |
- - |
326 326 |
118 170 |
15 15 |
10 11 |
- - |
300 300 |
- - |
250 250 |
275 275 |
100 75 |
15 15 |
101 104 |
103 107 |
350 |
100 150 |
- - |
378 378 |
118 170 |
16 16 |
10 11 |
- - |
300 300 |
- - |
250 250 |
300 300 |
124 99 |
16 16 |
125 128 |
128 131 |
400 |
100 150 |
- - |
429 429 |
118 170 |
17 17 |
10 11 |
- - |
300 300 |
- - |
250 250 |
325 325 |
149 124 |
17 17 |
153 156 |
153 172 |
450 |
100 150 |
- - |
480 480 |
118 170 |
18 18 |
10 11 |
- - |
300 300 |
- - |
250 250 |
350 375 |
174 149 |
18 18 |
175 178 |
182 203 |
500 |
100 150 |
500 500 |
532 532 |
118 170 |
19 19 |
12 12 |
19 19 |
500 500 |
500 500 |
400 400 |
375 425 |
201 175 |
19 19 |
264 267 |
273 301 |
600 |
150 200 |
600 600 |
635 635 |
170 222 |
21 21 |
14 14 |
21 21 |
550 550 |
550 550 |
450 450 |
425 450 |
227 201 |
20 20 |
331 334 |
382 385 |
700 |
150 200 |
600 600 |
738 738 |
170 222 |
24 24 |
16 16 |
21 21 |
600 600 |
550 550 |
500 500 |
450 500 |
279 253 |
20 20 |
475 478 |
467 471 |
800 |
200 300 |
600 600 |
842 842 |
222 326 |
26 26 |
18 18 |
21 21 |
700 700 |
625 625 |
500 500 |
525 575 |
305 253 |
22 25 |
580 585 |
617 624 |
Продовження табл. 1.7.11
Умовний прохід |
d |
Dз |
dз |
S |
S1 |
S2 |
l |
l1 |
l2 |
l3 |
l4 |
b |
Маса випуску |
||
стовбура D0 |
від-галу-ження d0 |
||||||||||||||
ВФ |
ВР |
||||||||||||||
900 |
200 300 |
600 600 |
945 945 |
222 326 |
28 28 |
20 20 |
21 21 |
700 700 |
675 675 |
500 500 |
575 625 |
356 304 |
24 26 |
670 675 |
751 756 |
1000 |
300 400 |
600 600 |
1048 1048 |
326 429 |
30 30 |
21 21 |
21 21 |
700 700 |
725 725 |
500 500 |
675 700 |
356 304 |
26 26 |
918 927 |
1047 1055 |
1200 |
300 400 |
600 600 |
1256 1256 |
326 429 |
34 34 |
24 24 |
24 24 |
700 700 |
825 825 |
500 500 |
750 800 |
460 408 |
26 28 |
1215 1221 |
1388 1394 |
Примітки: Випуски з умовним проходом стовбура 450 мм і менше виготовлюють без лаза.
Коліна
Креслення колін чавунних наведені на рис. 1.26.
а) б)
в)

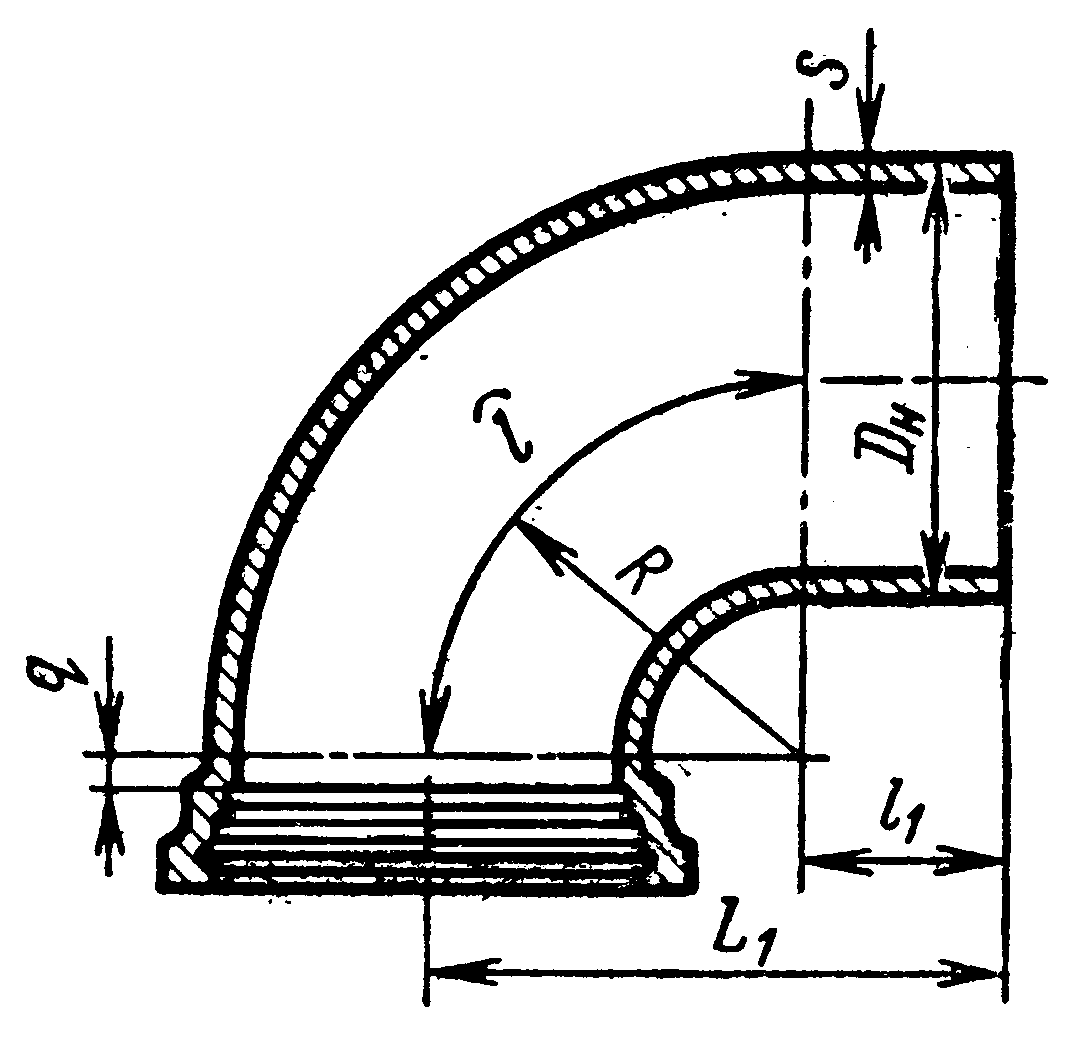

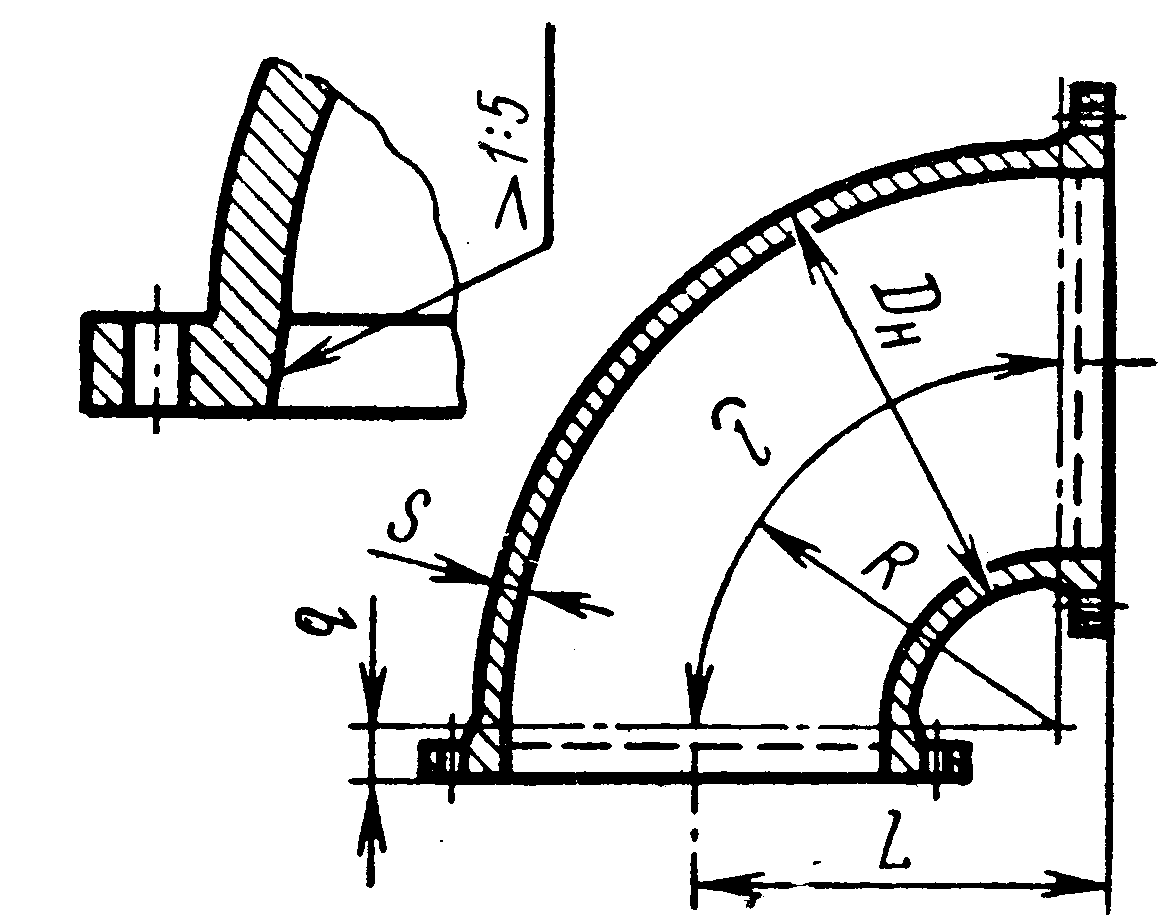

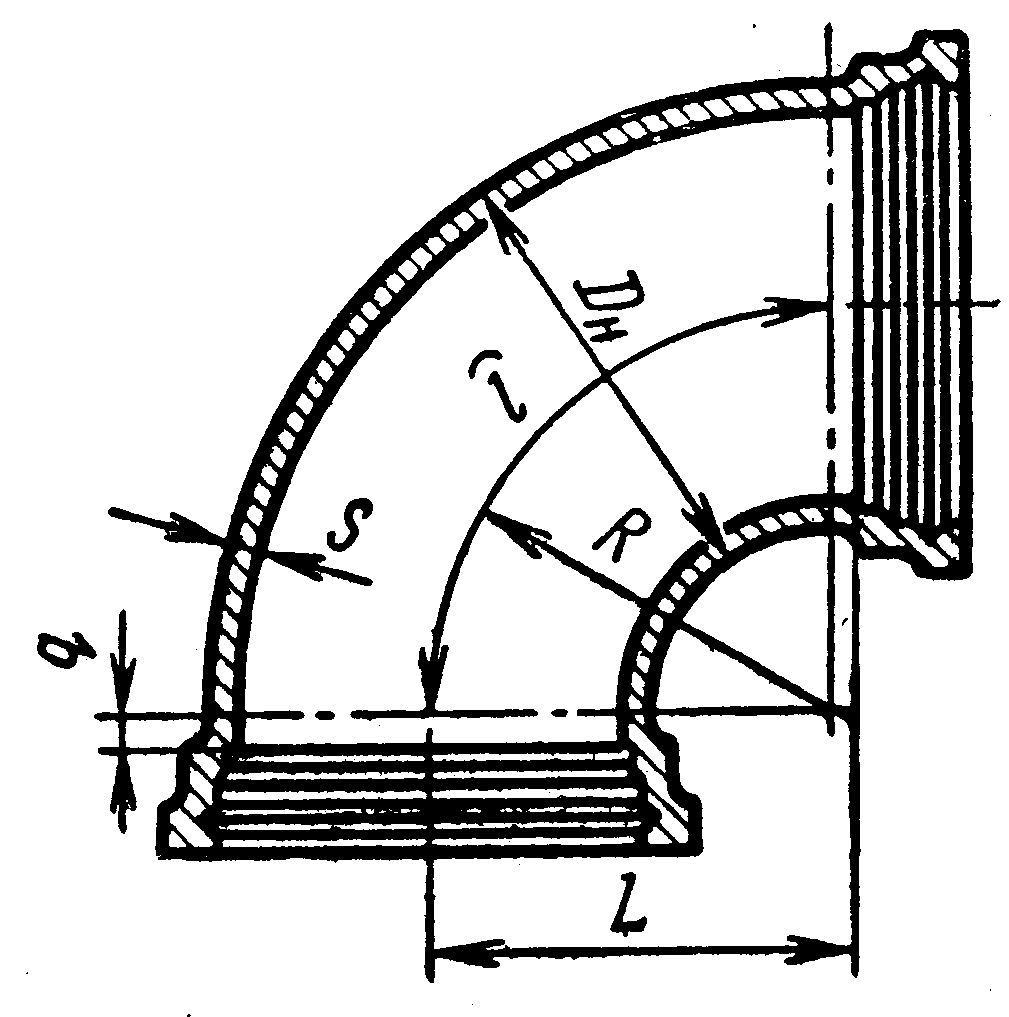

Рисунок 1.26. Чавунні коліна:
а) – коліно фланцеве; б) – коліно розтрубне; в) – коліно розтруб-гладенький кінець
Розміри колін, які виготовляють за ГОСТ 5525-88, та їх маса наведені в табл. 1.7.12.
Таблиця 1.7.12
Розміри та маса колін, які виготовляються за ГОСТ 5525-88
Умовний прохід D0 |
Розміри (мм) |
Маса коліна (кг) |
|||||||||||
S |
Dн |
R |
q |
L |
L1 |
l |
l1 |
2q+l |
q+l+l1 |
УФ |
УР |
УРГ |
|
50 |
9 |
66 |
95 |
30 |
125 |
325 |
149 |
230 |
209 |
409 |
7,7 |
9,8 |
8,4 |
80 |
10 |
98 |
120 |
30 |
150 |
350 |
188 |
230 |
248 |
448 |
13,0 |
15,4 |
14,2 |
100 |
10 |
118 |
160 |
40 |
200 |
400 |
251 |
240 |
331 |
531 |
17,2 |
21,4 |
19,6 |
125 |
11 |
144 |
185 |
40 |
225 |
425 |
291 |
240 |
371 |
571 |
24,3 |
30,1 |
27,9 |
150 |
11 |
170 |
210 |
40 |
250 |
450 |
330 |
240 |
410 |
610 |
31,1 |
37,7 |
35,0 |
200 |
13 |
222 |
260 |
40 |
300 |
500 |
408 |
240 |
488 |
688 |
50,8 |
59,4 |
57,2 |
250 |
14 |
274 |
260 |
40 |
300 |
500 |
408 |
240 |
488 |
688 |
67,1 |
81,3 |
77,5 |
300 |
15 |
326 |
260 |
40 |
300 |
500 |
408 |
240 |
488 |
688 |
82,5 |
105 |
99,8 |
350 |
16 |
378 |
300 |
50 |
350 |
550 |
471 |
250 |
571 |
771 |
115 |
143 |
136 |
400 |
17 |
429 |
350 |
50 |
400 |
600 |
550 |
250 |
650 |
750 |
155 |
188 |
178 |
450 |
18 |
480 |
400 |
50 |
450 |
650 |
628 |
250 |
728 |
928 |
193 |
237 |
226 |
500 |
19 |
532 |
450 |
50 |
500 |
700 |
707 |
250 |
807 |
1007 |
245 |
301 |
284 |
600 |
21 |
635 |
490 |
60 |
550 |
850 |
770 |
360 |
890 |
1190 |
347 |
427 |
432 |
700 |
24 |
738 |
540 |
60 |
600 |
900 |
848 |
360 |
968 |
1268 |
494 |
602 |
607 |
800 |
26 |
842 |
640 |
60 |
700 |
1000 |
1005 |
360 |
1125 |
1425 |
704 |
831 |
830 |
900 |
28 |
945 |
680 |
70 |
750 |
1050 |
1068 |
370 |
1208 |
1508 |
893 |
1076 |
1067 |
1000 |
30 |
1048 |
730 |
70 |
800 |
1100 |
1147 |
370 |
1287 |
1587 |
1133 |
1372 |
1340 |
1200 |
34 |
1256 |
920 |
80 |
1000 |
1300 |
1445 |
380 |
1605 |
1905 |
1852 |
2157 |
2121 |
