Зварні фасонні деталі
Сталеві фасонні деталі виробляють з сталевих труб ГОСТ 10404-91 шляхом зварювання сегментів. До зварних фасонних деталей відносяться: трійники – прохідні та перехідні, переходи – концентричні, ексцентричні, пелюсткові, відводи (повороти), насувні муфти, перехідні патрубки фланець-розтруб та інші. Сталеві зварні фасонні деталі діаметром умовного проходу Ду = 100 – 400 мм, розраховані на тиск до 4 МПа, а діаметром умовного проходу Ду = 450 – 1600 мм – на тиск до 1,6 МПа.
Переходи зварні
На рисунку 1.19 наведені креслення, а в таблиці 1.7.4 приведені розміри і маса безшовних концентричних, ексцентричних і пелюсткових переходів з вуглецевої сталі приварних за ОСТ 36-22-77 і МН 2885-62.

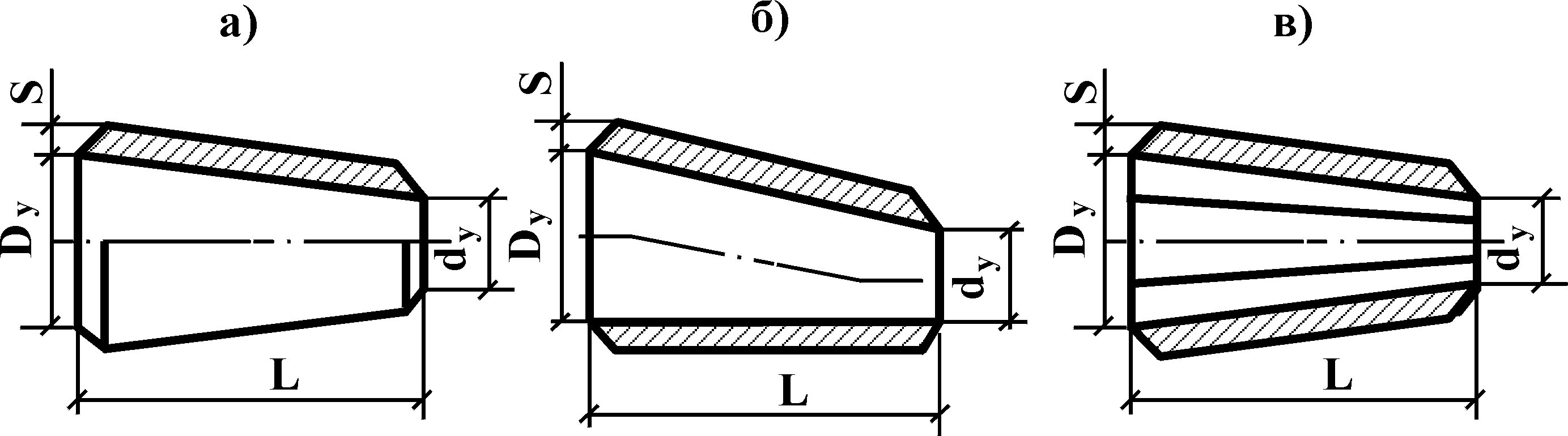

Рисунок 1.19. Електрозварні сталеві переходи:
а) – концентричний; б) – ексцентричний; в) – пелюстковий.
Таблиця 1.7.4
Розміри (мм) і маса (кг) електрозварних переходів
Умовний прохід |
Переходи зварні |
|||||||||
Концентричні ОСТ 36-22-77 |
Ексцентричні ОСТ 36-22-77 |
Пелюсткові МН2885-62 |
||||||||
Ду |
dу |
S |
L |
Маса |
S |
L |
Маса |
S |
L |
Маса |
100 |
50 70 80 |
- - - |
- - - |
- - - |
- - - |
- - - |
- - - |
4 |
100 |
0,853 0,919 1,37 |
125 |
70 80 100 |
- - - |
- - - |
- - - |
- - - |
- - - |
- - - |
4 |
125 |
1,36 1,41 1,48 |
150 |
80 100 125 |
8 |
140 |
3,44 3,64 3,92 |
8 |
140 |
3,4 3,6 3,87 |
45 |
140 |
1,52 2,12 2,26 |
200 |
100 125 150 |
8 |
180 |
6,04 6,4 6,78 |
8 |
180 |
5,84 6,45 6,72 |
7 |
180 |
5,4 5,68 5,96 |
250 |
125 150 200 |
8 |
190 |
8,06 8,44 9,28 |
8 |
190 |
8,36 8,60 9,23 |
7 |
190 |
7,09 7,40 8,06 |
300 |
150 200 250 |
10 |
225 |
14,27 15,26 16,6 |
10 |
225 |
14,75 15,62 16,34 |
9 |
225 |
12,9 13,9 14,8 |
350 |
200 250 300 |
10 |
300 |
22,69 24,62 25,19 |
10 |
300 |
23,1 24,3 25,45 |
9 |
300 |
19,8 20,4 21,8 |
400 |
200 250 300 350 |
8 |
450 |
30 31,06 33,36 35,42 |
8 |
450 |
29,1 31,44 33,26 35,05 |
10 |
350 |
28,9 30,7 32,5 34,5 |
450 |
250 300 350 |
8 |
556 |
41,5 43,78 46,25 |
8 |
556 |
41,59 43,87 46,05 |
- - - |
- - - |
- - - |
500 |
350 300 350 400 |
8 |
600 |
48,3 57 53,8 56,8 |
8 |
600 |
48,9 51,19 53,57 56,18 |
- - - - |
- - - - |
- - - - |
600 |
300 350 400 450 500 |
8 |
733 614 489 365 247 |
70,2 62 52 40,8 28,8 |
8 |
733 615 490 368 247 |
70,9 62,7 52,6 41,6 29,4 |
- - - - - |
- - - - - |
- - - - - |
700 |
350 400 450 500 600 |
8 |
- 694 572 452 221 |
- 80,7 67,8 57,0 30,0 |
8 |
- 695 572 453 222 |
- 81,0 70,3 57,7 30,5 |
- - - - - |
- - - - - |
- - - - - |
800 |
400 450 500 600 700 |
10 |
931 809 689 456 245 |
147,0 133 118 83,7 47,8 |
10 |
933 810 690 457 245 |
148 134 119 84,8 48,2 |
- - - - - |
- - - - - |
- - - - - |
900 |
450 500 600 700 800 |
10 |
1040 920 687 475 245 |
183 168 134 98,4 54,2 |
10 |
1041 921 688 476 245 |
186 170 136 99,7 54,4 |
- - - - - |
- - - - - |
- - - - - |
1000 |
500 600 700 800 900 |
10 |
1155 910 690 470 245 |
226 190 154 109 59,3 |
10 |
1157 912 700 471 245 |
228 192 156 111 60,8 |
- - - - - |
- - - - - |
- - - - - |
1200 |
600 700 800 900 1000 |
10 |
1376 1164 936 710 475 |
324 288 243 193 135 |
10 |
1378 1166 938 712 476 |
326 290 245 194 136 |
- - - - - |
- - - - - |
- - - - - |
1400 |
700 800 900 1000 1200 |
12 |
1627 1400 1169 943 473 |
526 471 411 344 184 |
12 |
1530 1402 1171 945 473 |
536 482 420 353 189 |
- - - - - |
- - - - - |
- - - - - |
1600 |
800 900 1000 1200 1400 |
14 |
1872 1642 1416 946 485 |
918 842 742 535 291 |
- - - - - |
- - - - - |
- - - - - |
- - - - - |
- - - - - |
- - - - - |
