Переходи
На рисунку 1.18 наведені креслення, а в таблиці 1.7.3 приведені розміри і маса безшовних концентричних і ексцентричних переходів з вуглецевої сталі приварних за ГОСТ 17378-83.

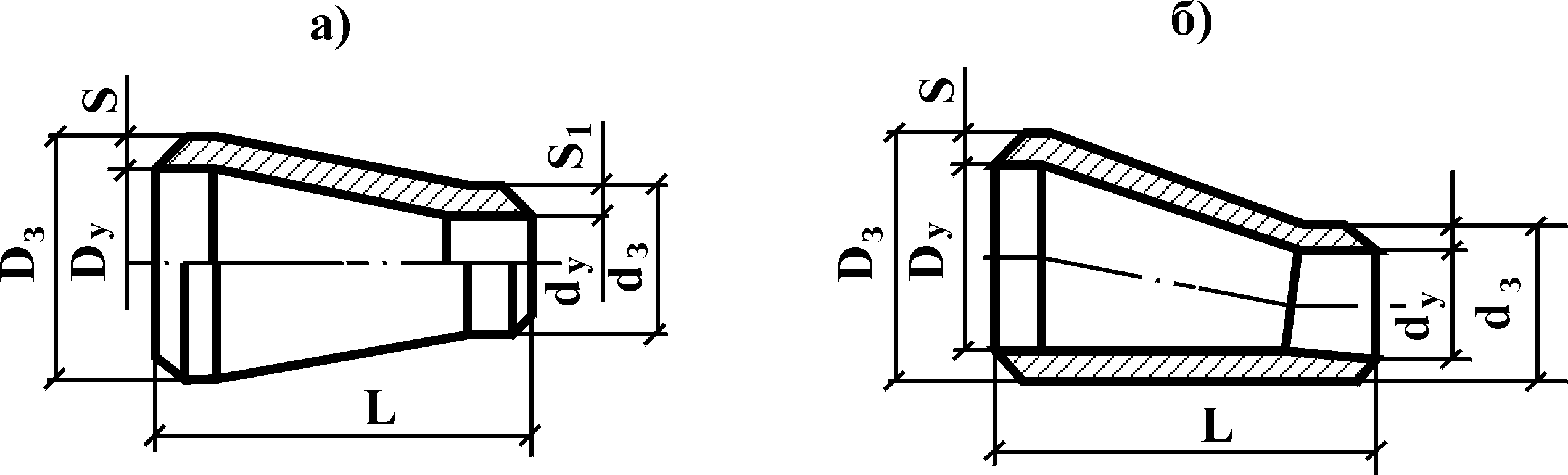

Рисунок 1.18. Безшовні сталеві переходи:
а) – концентричний; б) – ексцентричний.
Таблиця 1.7.3
Розміри (мм) і маса переходів за ГОСТ 17378-83
Умовний прохід |
Зовнішній діаметр |
L |
S |
S1 |
Pу |
Маса, кг |
||
Dу |
dу |
DЗ |
dЗ |
|||||
40 |
25 |
45 |
32 |
30 |
2,5 4,0 |
2,0 4,0* |
10 10 |
0,1 0,2 |
20 |
25 |
2,5 4,0 |
1,6 3,0* |
10 10 |
0,1 0,2 |
|||
50 |
40 |
57 |
45 |
45 |
4,0 5,0 |
2,5 4,0* |
10 10 |
0,2 0,3 |
32 |
38 |
60 |
4,0 5,0 |
2,0 4,0* |
10 10 |
0,2 0,3 |
||
25 |
32 |
4,0 5,0 |
2,0 3,0* |
10 10 |
0,2 0,3 |
|||
20 |
25 |
4,0 5,0 |
1,6 3,0* |
10 10 |
0,2 0,3 |
|||
65 |
50 |
76 |
57 |
55 |
3,5 6,0 |
3,0 5,0* |
10 10 |
0,4 0,7 |
40 |
45 |
70 |
3,5 6,0 |
2,5 4,0* |
10 10 |
0,4 0,6 |
||
32 |
38 |
3,5 6,0 |
2,5 3,0* |
10 10 |
0,3 0,5 |
|||
80 |
65 |
89 |
76 |
75 |
3,5 6,0 8,0 |
3,5 5,0 6,0* |
10 10 10 |
0,6 0,9 1,1 |
50 |
57 |
3,5 6,0 8,0 |
3,0 4,0 5,0* |
10 10 10 |
0,6 0,9 1,1 |
|||
40 |
45 |
3,5 6,0 |
2,5 4,0* |
10 10 |
0,6 0,8 |
|||
100 |
80 |
108 |
89 |
80 |
4,0 6,0 |
3,5 6,0* |
10 10 |
1,0 1,4 |
65 |
76 |
4,0 6,0 |
3,5 5,0* |
10 10 |
0,9 1,1 |
|||
50 |
57 |
4,0 6,0 |
3,0 4,0* |
10 10 |
0,9 1,2 |
|||
125 |
100 |
133 |
108 |
100 |
5,0 8,0 |
4,0 6,0 |
10 10 |
1,7 2,6 |
80 |
89 |
4,0 6,0 8,0 |
3,5 5,0 6,0 |
6,3 8,0 10,0 |
1,5 1,8 2,4 |
|||
65 |
76 |
5,0 8,0 |
3,5 5,0 |
10 10 |
1,6 2,0 |
|||
50 |
57 |
4,0 8,0 |
3,0 4,0 |
6,3 10 |
1,0 2,0 |
|||
150 |
125 |
159 |
133 |
130 |
4,5 8,0 |
4,0 8,0 |
6,3 10,0 |
2,6 4,1 |
100 |
108 |
4,5 8,0 |
4,0 6,0 |
6,3 10,0 |
2,4 3,7 |
|||
80 |
89 |
4,5 8,0 |
3,5 6,0 |
6,3 10,0 |
1,8 2,7 |
|||
65 |
76 |
4,5 8,0 |
3,5 4,0 |
6,3 10,0 |
1,5 2,6 |
|||
50 |
57 |
4,5 8,0 |
3,0 4,0 |
6,3 10,0 |
1,5 2,6 |
|||
200 |
150 |
219 |
159 |
140 |
6,0 10,0 |
4,5 8,0 |
6,3 10,0 |
5,3 7,2 |
125 |
135 |
6,0 10,0 |
4,0 8,0 |
6,3 10,0 |
4,2 6,8 |
|||
100 |
108 |
6,0 10,0 |
4,0 6,0 |
6,3 10,0 |
2,9 4,6 |
|||
80 |
89 |
6,0 10,0 |
3,5 5,0 |
6,3 10,0 |
2,9 4,6 |
|||
65 |
76 |
6,0 10,0 |
3,5 5,0 |
6,3 10,0 |
2,9 4,6 |
|||
50 |
57 |
6,0 10,0 |
3,0 4,0 |
6,3 10,0 |
2,9 4,6 |
|||
250 |
200 |
273 |
219 |
180 |
7,0 10,0 12,0 |
6,0 8,0 10,0 |
6,3 10,0 10,0* |
8,6 11,3 14,6 |
150 |
159 |
7,0 10,0 12,0 |
4,5 6,0 10,0 |
6,3 10,0 10,0* |
8,1 10,2 12,3 |
|||
125 |
133 |
8,0 10,0 |
4,0 6,0 |
6,3 10,0 |
6,8 8,5 |
|||
100 |
108 |
8,0 10,0 |
4,0 5,0 |
6,3 10,0 |
6,8 8,5 |
|||
300 |
250 |
325 |
273 |
180 |
8,0 10,0 |
8,0 10,0 |
6,3 8,0 |
12,2 14,6 |
200 |
219 |
10,0 12,0 |
8,0 10,0 |
8,0 10,0 |
14,0 16,1 |
|||
150 |
159 |
8,0 12,0 |
4,5 8,0 |
6,3 10,0 |
11,4 15,6 |
|||
125 |
133 |
8,0 12,0 |
5,0 8,0 |
6,3 10,0 |
11,2 15,6 |
|||
100 |
108 |
10,0 12,0 |
4,0 6,0 |
6,3 10,0 |
13,1 15,7 |
|||
350 |
300 |
377 |
325 |
220 |
10,0 12,0 16,0 |
8,0 10,0 16,0 |
6,3 8,0 10,0 |
20,7 24,9 32,8 |
250 |
273 |
10,0 12,0 16,0 |
8,0 10,0 12,0 |
6,3 8,0 10,0 |
19,4 23,3 30,6 |
|||
200 |
219 |
12,0 16,0 |
8,0 10,0 |
8,0 10,0 |
21,6 28,4 |
|||
150 |
159 |
12,0 16,0 |
6,0 8,0 |
8,0 10,0 |
20,0 26,2 |
|||
400 |
350 300 250 200 150 |
426 |
377 325 273 214 159 |
220 |
10,0 10,0 12,0 12,0 12,0 |
10, 8,0 8,0 6,0 8,0 |
6,3 6,3 6,3 6,3 6,3 |
27,9 26,0 29,5 27,7 31,9 |
500 |
400 350 |
530 |
426 377 |
300 |
14,0 14,0 |
12,0 12,0 |
6,3 6,3 |
61,7 57,9 |
