Відводи круто зігнуті
На рисунку 1.17 наведені креслення, а в таблиці 1.7.2 приведені розміри і маса безшовних круто зігнутих відводів (поворотів) з вуглецевої сталі приварних за ГОСТ 17375-83.

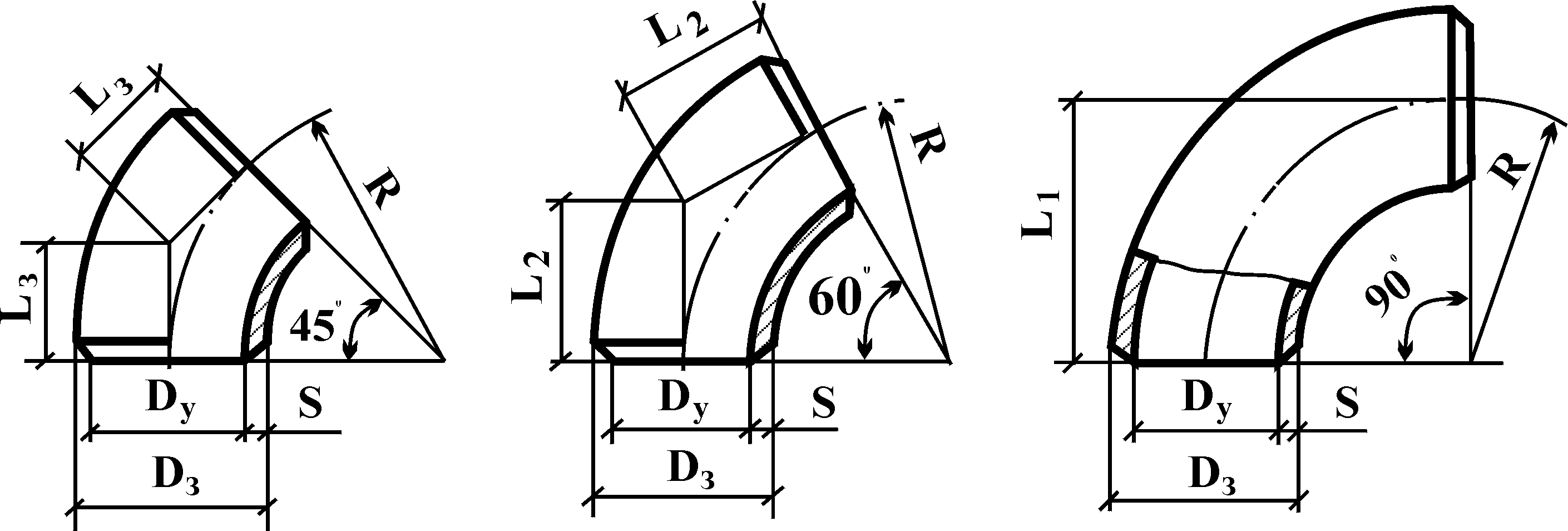

Рисунок 1.17. Безшовні сталеві відводи круто зігнуті
Таблиця 1.7.2
Розміри (мм) і маса відводів круто зігнутих ГОСТ 17375-83
Умов-ний прохід Dу |
Зовні-ній діаметр Dз |
L1=R |
L2 |
L3 |
S |
Умовний тиск, МПа |
Маса відводу (кг) при куті |
||
900 |
600 |
450 |
|||||||
40 |
45 |
60 |
35 |
25 |
2,5 4,0 |
10 10 |
0,3 0,5 |
0,2 0,3 |
0,2 0,3 |
50 |
57 |
75 |
43 |
30 |
3,0 5,0 |
10 10 |
0,5 0,8 |
0,3 0,5 |
0,3 0,4 |
100 |
57 |
41 |
5,0 |
10 |
1,1 |
0,7 |
0,6 |
||
65 |
76 |
100 |
57 |
41 |
3,5 6,0 |
10 10 |
1,0 1,7 |
0,7 1,1 |
0,5 0,9 |
80 |
89 |
120 |
69 |
50 |
3,5 6,0 |
10 10 |
1,4 2,4 |
0,9 1,6 |
0,7 1,2 |
100 |
108 |
150 |
87 |
62 |
4,0 6,0 8,0 |
10 10 10 |
2,5 3,8 4,7 |
1,7 2,5 3,1 |
1,3 1,9 2,4 |
114 |
6,0 |
10 |
3,8 |
2,5 |
1,9
|
||||
125 |
133 |
190 |
110 |
79 |
4,0 6,0 8,0 10,0 |
6,3 10 10 10 |
3,8 4,8 8,2 10,3 |
2,5 3,2 5,5 6,9 |
1,9 2,4 4,1 5,2 |
150 |
159 |
225 |
130 |
93 |
4,5 6,0 8,0 10,0 |
6,3 10 10 10 |
6,1 8,4 10,5 13,1 |
4,1 5,6 7,0 8,7 |
3,1 4,2 5,3 6,6 |
168 |
6,0 8,0 |
10 10 |
9,7 13,3 |
6,5 8,9 |
4,9 6,7 |
||||
200 |
219 |
300 |
173 |
124 |
6,0 8,0 10,0 12,0 |
6,3 10 10 10 |
14,9 19,9 25,3 28,9 |
10,0 13,3 16,9 19,3 |
7,5 10,0 12,7 14,5 |
250 |
273 |
375 |
217 |
155 |
7,0 10,0 12,0 16,0 |
6,3 10 10 10 |
30,8 39,4 46,7 62,0 |
20,5 26,3 31,1 41,3 |
15,4 19,7 23,4 31,0 |
300 |
325 |
450 |
260 |
186 |
8,0 10,0 12,0 16,0 |
6,3 8 10 10 |
43,9 54,9 65,9 87,3 |
29,3 36,6 43,9 58,2 |
22,0 27,5 33,0 43,7 |
350 |
377 |
525 |
303 |
217 |
10,0 12,0 16,0 |
6,3 8 10 |
74,6 89,0 117,5 |
49,7 59,3 78,3 |
37,3 44,5 58,8 |
400 |
426 |
600 |
346 |
248 |
10,0 12,0 14,0 16,0 |
6,3 8 8 10 |
121,0 145,2 169,4 173,5 |
80,7 96,8 112,9 115,7 |
60,5 72,6 84,7 86,8 |
500 |
530 |
500 |
289 |
207 |
10,0 12,0 16,0 18,0 20,0 |
4 4 8 8 10 |
120,0 130,0 173,3 195,0 216,7 |
80,0 86,7 115,5 130,0 144,5 |
60,0 65,0 86,7 97,5 108,4 |
600 |
630 |
600 |
345 |
248 |
10,0 12,0 20,0 |
2,5 4 8 |
163,5 195,5 325,8 |
109,0 130,3 217,2 |
81,8 97,8 162,9 |
