3.4.4.2. Озонатори

Для генерування (вироблення) озону застосовують озонатори. Озон отримують штучно дією “тихого” (без-іскрового) електричного розряду на повітря або кисень, що пропускається через озонатор. Конструктивно електроди, між якими виникає “тихий” електричний розряд, виконують у вигляді двох паралельних пластин, або двох концентрично розміщених циліндрів різного діаметра.

Озонатори являють собою апарати типу пластинчатих або трубчатих теплообмінників. До 90% електричної енергії, що споживається озонатором, перетворюється на теплоту. Тому слід передбачати систему охолодження. Найчастіше для відведення теплоти застосовують воду, що циркулює в міжтрубному (міжпластинному) просторі.

Повітря або кисень, що використовують в озонаторах, мають бути попередньо звільнені від вологи і пилу. Навіть невелика кількість вологи, яка потрапляє в розрядний простір озонатора, може приводити до іскрового розряду, який значно знижує показники роботи апарату.

Для вилучення пилу повітря пропускають крізь спеціальні матерчаті фільтри. Для вилучення вологи (сушки) повітря пропускають через фільтри, завантажені силікагелем. При сушці повітря нагрівається, тому перед озонатором його слід охолоджувати.

Подача в озонатор кисню замість повітря в 2 – 2,5 рази збільшує вихід озону, але для цього необхідно мати джерело кисню.

Озонатори великої продуктивності. Курганський завод хімічного машинобудування “Хіммаш” випускає генератори озону великої продуктивності марок В-125 і В-250.

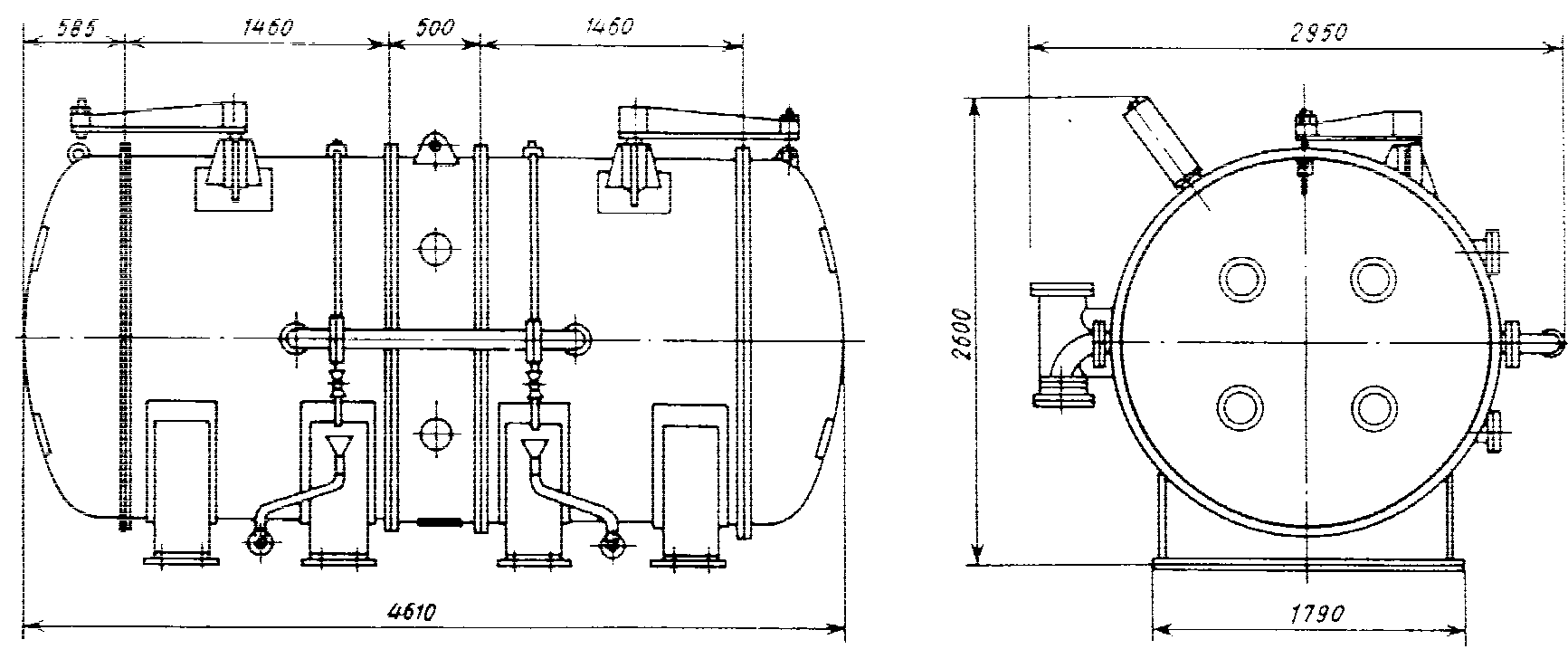

На рисунку 3.84 наведено трубчатий генератор озону продуктивністю 30 кг/годину.

Рисунок. 3.84. Загальний вигляд генератора озону В-250

Озонатори середньої продуктивності марки В-24-25-1-Л-01. Ці озонатори призначені для отримання озону із стисненого, осушеного і очищеного повітря в стаціонарних умовах.

Озонатор складається з таких частин: генератор озону, електросиловий блок, шафа керування і вимірювання.

Технічна характеристика озонатора В-24-25-1-Л-01

Продуктивність по озону, кг/годину...................	1,6
Масова концентрація озону, г/м3.........................	15
Потужність, яка споживається, КВт....................	25
Витрата повітря на озонування, м3/годину.........	120
Витрата води на охолодження, м3/годину..........	8

Виробник – Курганський завод хімічного машинобудування “Хіммаш”.

Озонатори малої продуктивності марки В-0,85-0,8-1-Л-01. Ці озонатори призначені для отримання невеликої кількості озону.

Технічна характеристика озонатора В-0,85-0,8-1-Л-01

Продуктивність по озону, кг/годину............................	45
Масова концентрація озону, г/м3..................................	15
Потужність, яка споживається, КВт.............................	0,8
Витрата повітря на озонування, м3/годину..................	6
Витрата води на охолодження, м3/годину...................	0,2

Виробник – Курганський завод хімічного машинобудування “Хіммаш”.
