Установка для знезараження води бактерицидними променями ов‑і п.
Ця установка (рис 3.82) призначена для знезараження води з підземних джерел водопостачання ультрафіолетовим випромінюванням. Установка може використовуватися у помешканнях при температурі повітря від 5 до 35 ºС і відносній вологості не вище 80 %.
Технічна характеристика
Продуктивність установки по воді, м3/годину....................3
Робочий тиск води, кгс/см2.................................................10
Втрати напору в установці, м, не більше..........................0,2
Тип лампи.......................................................................ДБ-60
Кількість ламп, шт.................................................................1
Напруга живлення, В.........................................................220
Маса, кг.................................................................................50
Завод-виготовлювач – Машинобудівний завод МЖКГ РФ м. Загорськ Московської області

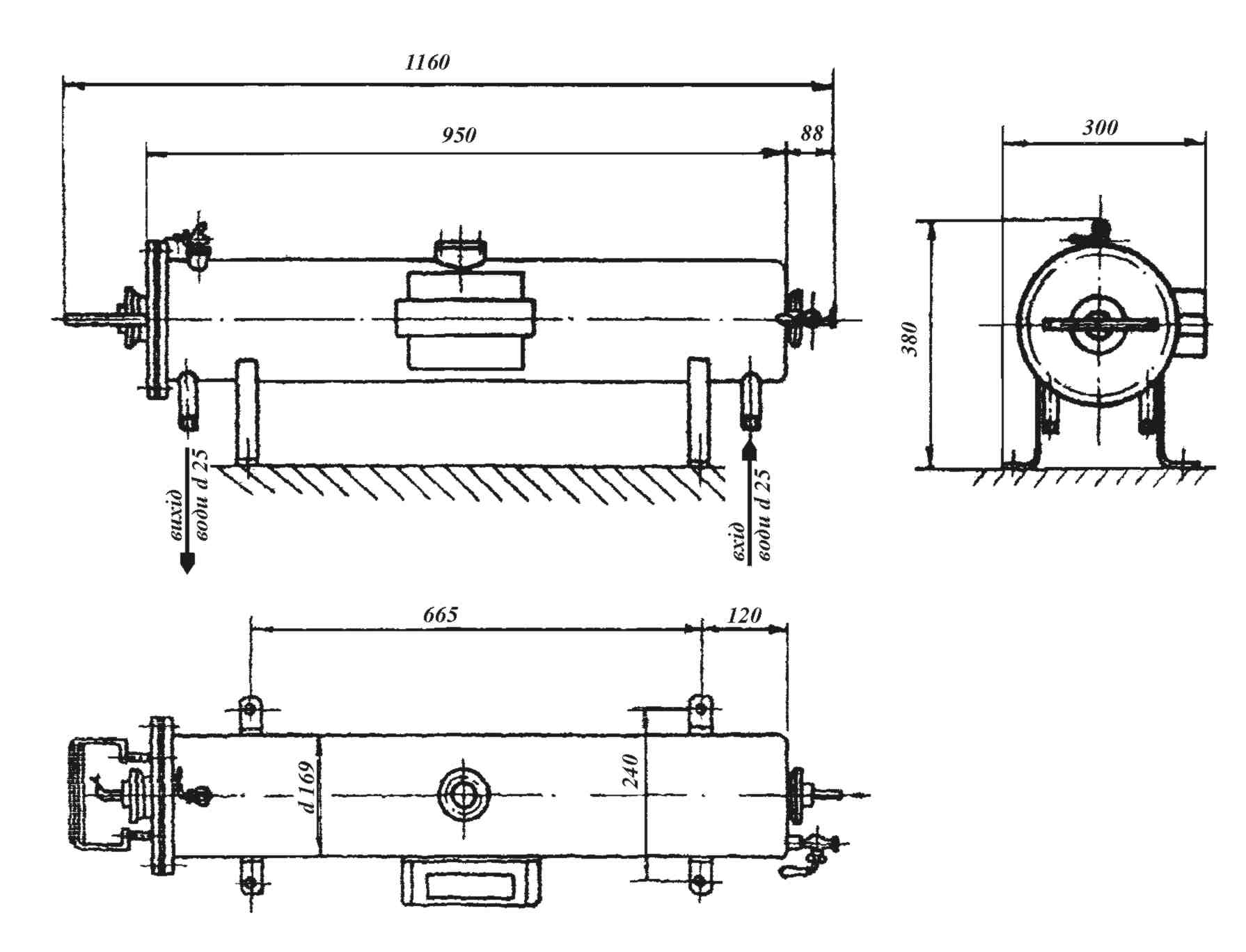

Рисунок 3.82. Бактерицидна установка ОВ‑І П
Установки для знезараження води бактерицидними променями „бакт 5” і „бакт 10”
Установки призначені для знезараження води з підземних підрічкових інфільтраційних вод, які мають стабільні фізико-хімічні показники, що відповідають вимогам ГОСТ 2874-82 “Вода питна”. Перевагами цієї установки є велика продуктивність при невеликих габаритних розмірах і масі, легкий монтаж, просте обслуговування, безпечна експлуатація. Конструкція апарату гарантує знезараження води до норм, що відповідають міжнародним стандартам. Під час експлуатації не вимагають ніяких реагентів.
Технічна характеристика установок “БАКТ 5” і “БАКТ 10” наведена в таблиці 3.4.4.
Таблиця 3.4.4
Технічна характеристика установок “БАКТ 5” і “БАКТ 10”
Характеристики |
БАКТ-5 |
БАКТ-10 |
Продуктивність установки, м3/год |
5 |
10 |
Максимальний тиск, кгс/см2 |
8 |
8 |
Гідравлічний опір апарату, кгс/см2, не більше |
0,4 |
0,4 |
Напруга живлення при частоті 50 Гц, В |
220 |
220 |
Потужність, що споживається, Вт |
100 |
200 |
Фірма – виробник |
АООТ “НИИКВОВ” м. Мос-ква, Волоколамське шосе, 87 |
|
3.4.4. Озонування води
Озонування води забезпечує знезараження, усунення з води присмаків, кольоровості, а також заліза і марганцю.
При озонуванні повітря до контакту з водою піддається дії електричного розряду високої напруги. Внаслідок цього частина кисню, що знаходиться в повітрі, перетворюється в озон. Отриману озоно-повітряну суміш змішують з водою, що обробляється.
Необхідна доза озону для знезараження води підземних водних джерел 0,75-1 мг/л а для фільтрованої води поверхневих джерел – 1-3 мг/л.
Озонування води здійснюється на водозабірних спорудах або перед резервуарами чистої води після її обробки на очисних спорудах.
3.4.4.1. Комплектний автоматизований модуль з виробництва озону
Модулі (рис.3.83) виробляються НВО “Дзержинськхіммаш” м. Дзержинськ, Горьківської області. Вони призначені для виробництва озону з атмосферного повітря і містять у собі усе обладнання, яке необхідне для здійснення технологічного процесу отримання озону. Вся система об’єднана загальною схемою автоматичного управління на базі мікропроцесорної техніки.
Рисунок. 3.83. Комплектний автоматизований модуль з виробництва озону:
а) – блок забору повітря; б) – блок очищення і сушки повітря; в) – блок водоохолодження; г) – блок синтезу озону; 1 – фільтр повітря; 2 – компресор; 3 – холодильник; 4 – ресивер; 5 – холодильник; 6 – вологовідділювач; 7 – агрегат сушки повітря; 8 – ресивер; 9 – генератор озону; 10 – водяний бачок-розширювач; 11 – випаровувач-холодильник; 12 – компресор; 13 – конденсатор; 14 – теплообмінник; 15 – фільтр-осушувач; 16 – насоси; 17 – мікропроцесор; 18 – станція контролю і керування; 19 – агрегат електроживлення; 20 – високовольтний роз’єднувач; 21 – подача озону до споживача; 22 – дегазатор озону
Технічна характеристика модулів наведена в таблиці 3.4.5.
Таблиця 3.4.5
Технічна характеристика комплектних автоматизованих модулів з виробництва озону
Тип модуля |
Тип генератора озону |
Продуктивність по озону, кг/год |
Тиск газу у генераторі, МПа (кгс/см2) |
Питоме енергоспоживання, кВт·год/кг |
Площа,що займається, м2 |
Основний матеріал генератора озону |
В-125-320-1-Л-01 |
В-125 |
15 |
0,16 (1,6) |
26 |
220 |
08Х22Н6Т |
В-250-630-1-Л-01 |
В-250 |
30 |
0,16 (1,6) |
26 |
300 |
08Х22Н6Т |
