3.4.2. Електролізні установки для отримання хлору

Електролізні установки застосовують для знезараження питних і стічних вод невеликих населених пунктів, обробки води плавальних басейнів, систем оборотного водопостачання та ін.

Виробник – завод “Комунальник” (м. Москва), розробник – НДІ КВОВ і ПКБ АКХ ім.К.Д.Памфілова.

Електролізні установки виготовляють чотирьох видів:

- ЭН-1,2 і ЭН-1,2-01 - продуктивністю по активному хлору 1,2 кг/добу;

- ЭН-5 і ЭН-5-01 - продуктивністю по активному хлору 5 кг/добу;

- ЭН-25 - продуктивністю по активному хлору 25 кг/добу;

-ЭН-100 - продуктивністю по активному хлору 100 кг/добу.

Вихідною сировиною служить сіль кухонна немолота (ГОСТ 13830-68).

Електролізні установки эн-1,2 і эн-1,2-01

Ці електролізні установки (рис.3.76) застосовують для знезараження питної води на майданчиках водозаборів з підземних джерел і на водопровідних очисних спорудах невеликої продуктивності.

Установки електролізні з графітовими електродами ЭН-1,2 і ЭН-1,2-01 виготовляють за ТУ 204 РСФСР 873-87. Виконання: кліматичне У4 за ГОСТ 15150-69. Установки ЭН-1,2 і ЭН-1,2-01 відрізняються конструкцією вузла приготування розчину хлориду натрію: ЭН-1,2 – з хімічним насосом, ЭН-1,2-01 – з механічною мішалкою.

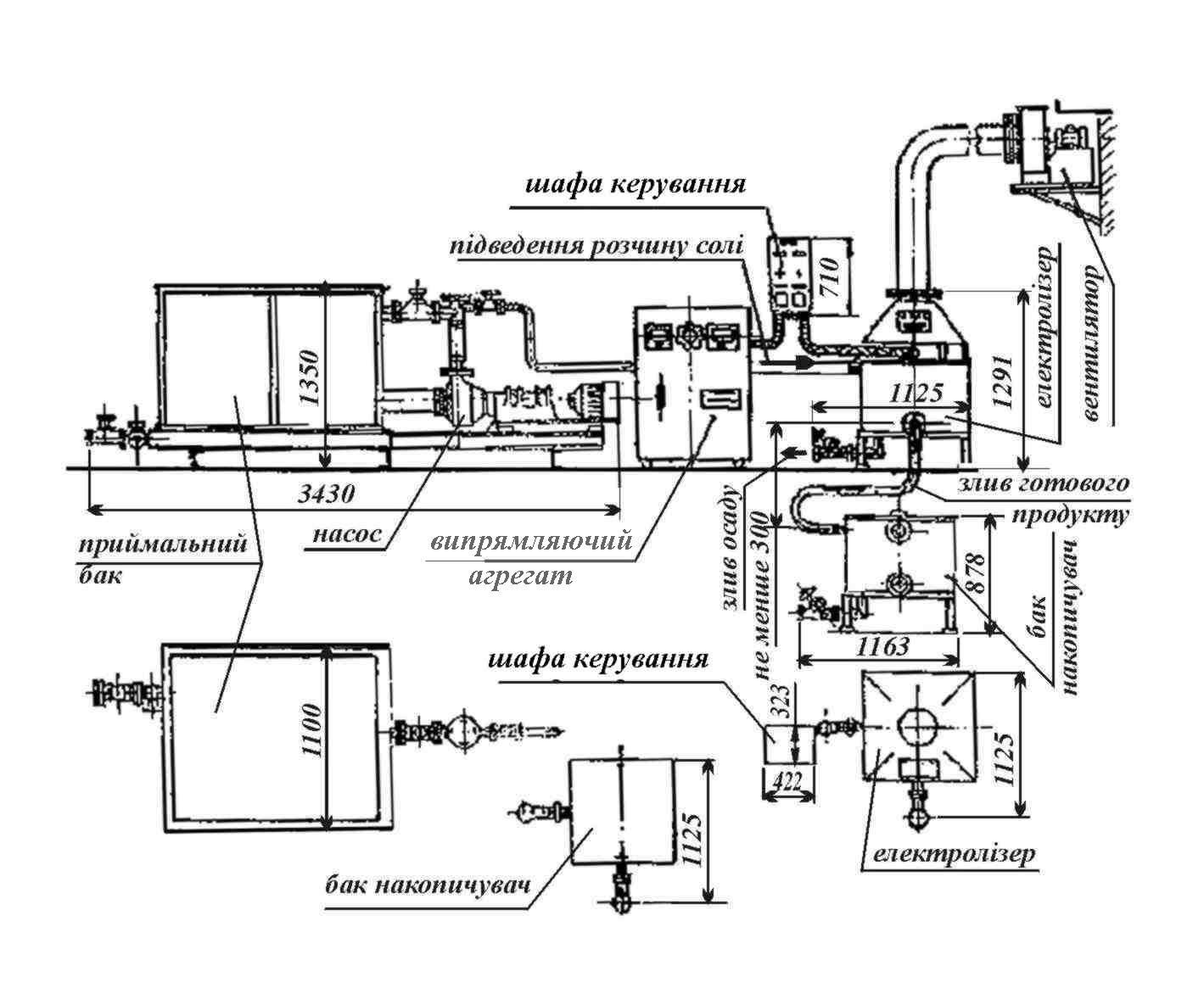

Рисунок 3.76. Електролізна установка ЭН-1,2

Технічна характеристика

Продуктивність по активному хлору, кг/добу.........1,215%

Вихідна сировина: сіль кухонна не молота ГОСТ 13830-68

Питома витрата солі на 1 кг активного хлору, кг....... 12-15

Питома витрата електроенергії на 1 кг активного

хлору, кВт/годину...............................................................7-9

Тривалість одного циклу, годин................................0,75-0,9

Концентрація активного хлору в розчині

(гіпохлориті), г/л..................................................................7-8

Концентрація робочого розчину солі, г/л................ 100-120

Напруга живлення, В...........................................38010-15%

Частота струму, Гц.......................................................501%

Встановлена потужність, кВт, не більше.........................8,6

Випрямлена напруга, В...................................................40-42

Робочий струм, А.............................................................50-70

Тип витяжного вентилятору.............................відцентровий

Продуктивність вентилятору, м³/год, не менше............ 100

Ємність електролізної ванни, м³......................................0,04

Ємність баків-накопичувачів, м³, не менше.....................0,3

Маса установки, кг ЭН-1,2 ……………………..735

ЭН-1,2-01…………………...568

Завод-виготовлювач………….“Комунальник” (м. Москва)

Електролізна установка эн-5

Ці електролізні установки (рис.3.77) застосовують для знезараження питної води на майданчиках водозаборів з підземних джерел і на водопровідних очисних спорудах невеликої продуктивності.

Технічна характеристика

Продуктивність по активному хлору, кг/добу............515%

Вихідна сировина: сіль кухонна немолота ГОСТ 13830-68

Питома витрата солі на 1 кг активного хлору, кг....... 12-15

Питома витрата електроенергії на 1 кг активного

хлору, кВт/годину................................................................7-9

Тривалість одного циклу, годин........................................7-8

Концентрація активного хлору в розчині

(гіпохлориті), г/л.................................................................7-8

Концентрація робочого розчину солі, г/л.................100-120

Напруга живлення, В..........................................38010-15%

Частота струму, Гц.......................................................501%

Встановлена потужність, кВт, не більше.........................8-6

Випрямлена напруга, В..................................................40-42

Робочий струм, А...........................................................50-70

Тип витяжного вентилятору............................відцентровий

Продуктивність вентилятору, м³/годину, не менше.......100

Ємність електролізної ванни, м³.......................................0,3

Ємність баків-накопичувачів, м³, не менше......................0,3

Маса установки, кг, не більше..........................................815

Завод-виготовлювач………….“Комунальник” (м. Москва)

Рисунок 3.77. Електролізна установка ЭН-5
