Хлоратор лк-10 у

Ці хлоратори (рис.3.69) призначені для дозування хлор-газу при хлоруванні питних і стічних вод.

Технічна характеристика

Продуктивність по хлору, кг/годину..... ...............................120

Витрати води, м³/годину ........................................................60

Концентрація хлорної води, яка отримується в апараті, г/л.........1,0-2,0

Габаритні розміри, мм...........................................1230640280

Маса, кг.......................................................................................60

Виготовлювач: Дослідне виробництво інституту колоїдної хімії та хімії води АН України, м. Київ, вул. Дніпропетровська, 16.

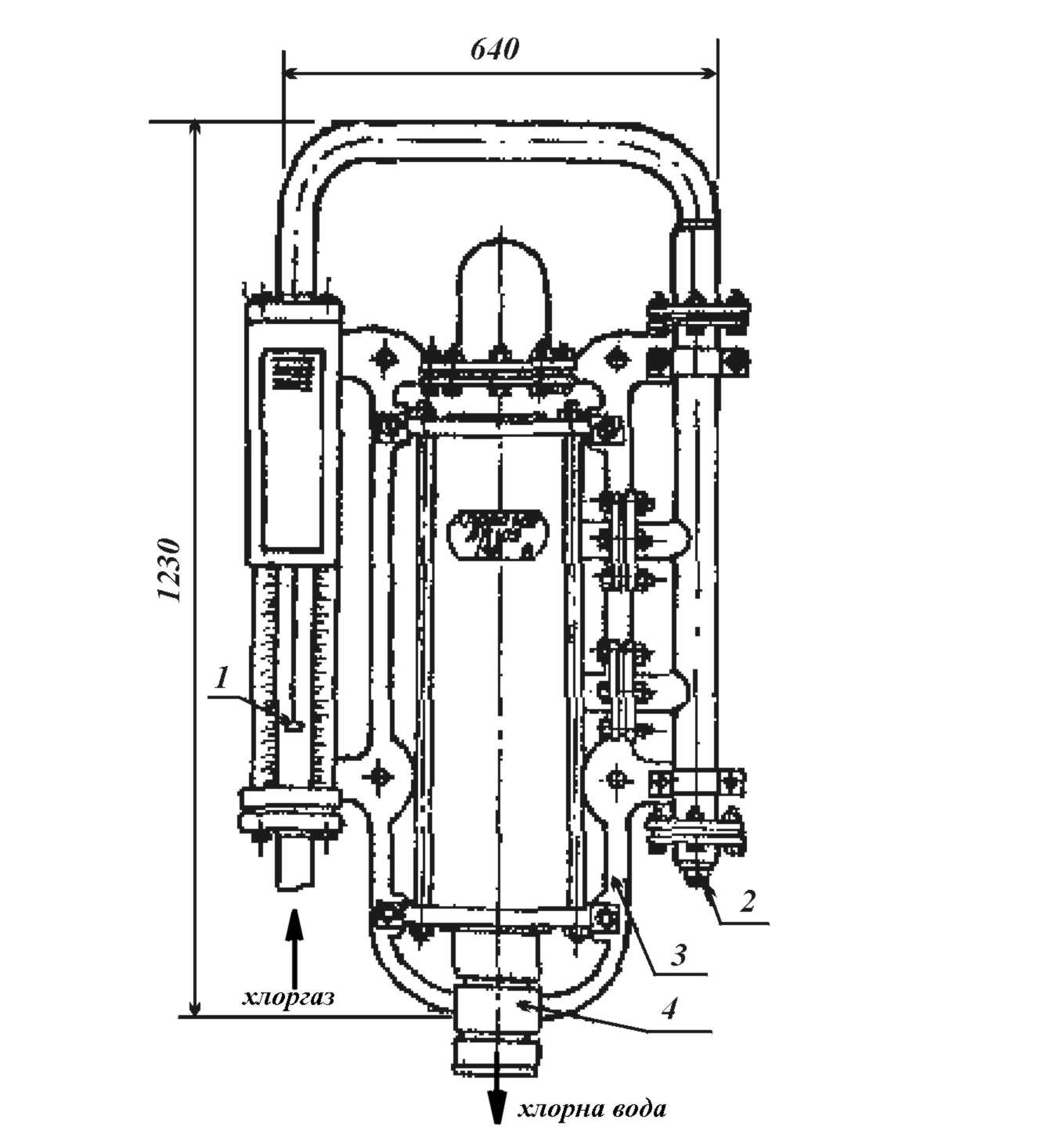

Рисунок 3.69. Хлоратор ЛК-10у:

1 – ротаметр; 2 – клапанна коробка; 3 – щит; 4 – ежектор

Хлоратор лк-11

Ці хлоратори (рис.3.70) призначені для дозування хлор-газу при хлоруванні питних і стічних вод.

Технічна характеристика

Габаритні розміри: висота, мм............................................	500
ширина, мм .........................................	200
товщина, мм.........................................	125
Маса, кг......................................................................................	11
Продуктивність по хлору, кг/год.............................................	0,5-4,5
Витрати води, м3/год................................................................	3-5
Робочий напір води, атм..........................................................	1,75-5
Концентрація хлорної води, г/л...............................................	1,5
Виконання: бронза, нержавіюча сталь, хлоростійка пластмаса
Виробник – майстерні артезіанських водопровідних свердловин, м. Киів

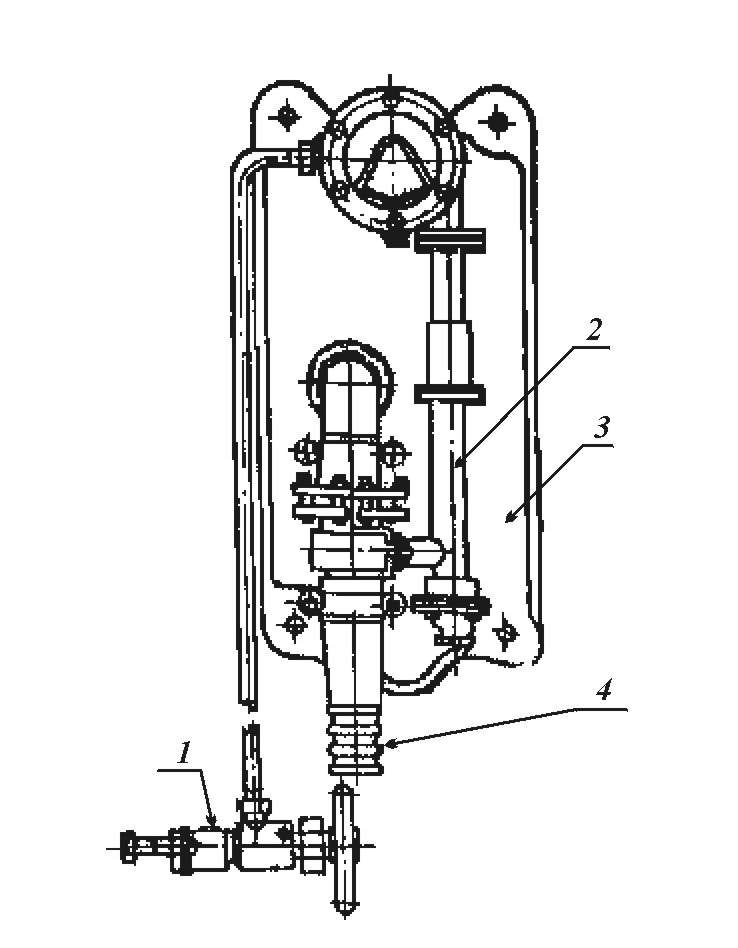

Рисунок 3.70. Хлоратор ЛК-11:

1 – вентиль; 2 – клапанна коробка; 3 – щит; 4 – ежектор

Хлоратор лк-12

Ці хлоратори (рис.3.71) призначені для дозування хлор-газу при хлоруванні питних і стічних вод.

Технічна характеристика

Продуктивність за газоподібним хлором, кг/годину............25

при тиску хлорної води після ежектора, МПа.............. до 0,20

Продуктивність за газоподібним хлором, кг/годину............50

при тиску хлорної води після ежектора, МПа.............. до 0,02

Витрата води, м³/годину..........................................................30

Робочий тиск води перед апаратом, МПа.............................0,8

Габаритні розміри хлородозуючої частини, мм....280160375

Габаритні розміри ежектора, мм.................................2921065

Маса хлородозуючої частини з ежектором, кг.......................80

Довжина хлоропроводу, який з’єднує хлородозуючу частину з ежектором, може змінюватися в залежності від умов експлуатації.

Виготовлювач – Дослідне виробництво інституту колоїдної хімії та хімії води Академії наук України м. Київ.

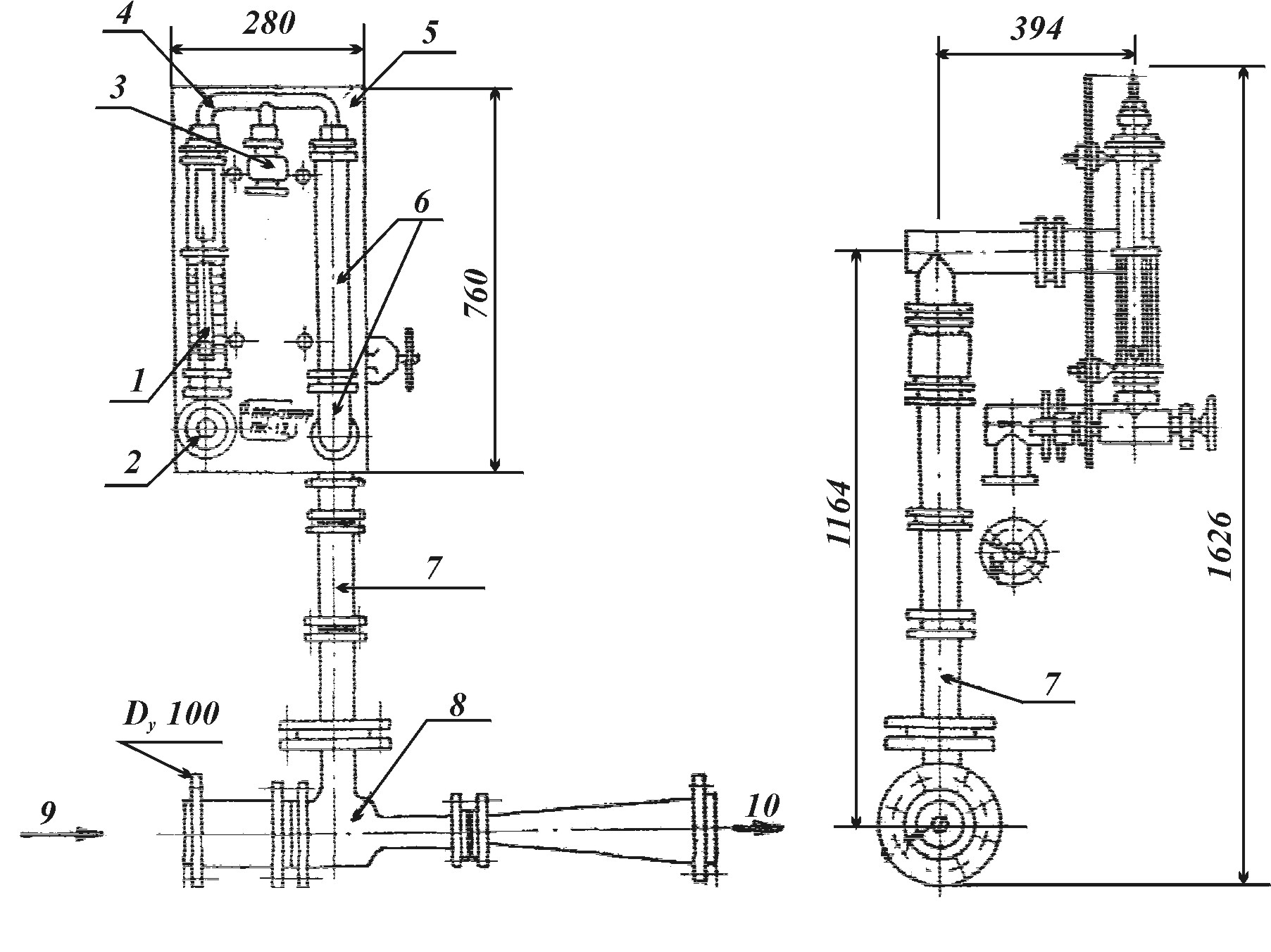

Рисунок 3.71. Хлоратор ЛК-12:

1 – ротаметр; 2 – вентиль; 3 – повітряний клапан; 4 – з’єднувальна трубка; 5 – щиток; 6 – відокремлювач повітря; 7 – хлоропровід; 8 – ежектор; 9 – вода; 10 – суміш води з хлором
