Вакуум-фільтри

Вакуум-фільтри для зневоднення осаду стічних вод випускаються трьох типів: барабанні – БОП; стрічкові –ЛОП і дискові – ДОО.

Фільтри вакуумні барабанні вічкові загального призначення застосовують для розділення суспензій з часточками твердої фази однорідної крупності з невисокою швидкістю осадження, якщо при фільтруванні під вакуумом утворюється шар осаду завтовшки не менше 5 мм за час не більше 4 хв. Галузь застосування барабанних вакуум фільтрів – обробка осаду стічних вод, обробка соків у цукровому виробництві.

Фільтри виготовлюють двох типів: БОП – барабанні загального призначення із зніманням осаду полотном, що сходить (літера О в позначенні від російського слова “общий”) і БОН – барабанний загального призначення з ножовим зніманням осаду. Фільтри цих типів виробляють у трьох виконаннях:

з вуглецевої сталі – для фільтрування нейтральних і лужних суспензій з температурою від 0 до 95 Сº;
з корозійностійких сталей – для фільтрування агресивних суспензій з температурою від 0 до 95 Сº;
з вуглецевої сталі, гумовані – для фільтрування агресивних суспензій з температурою від 0 до 60 Сº.

Технічна характеристика фільтрів типу БОП наведена в таблиці 3.3.26.

На рисунках 3.60 – 3.64 наведено габаритні розміри фільтрів типа БОП.

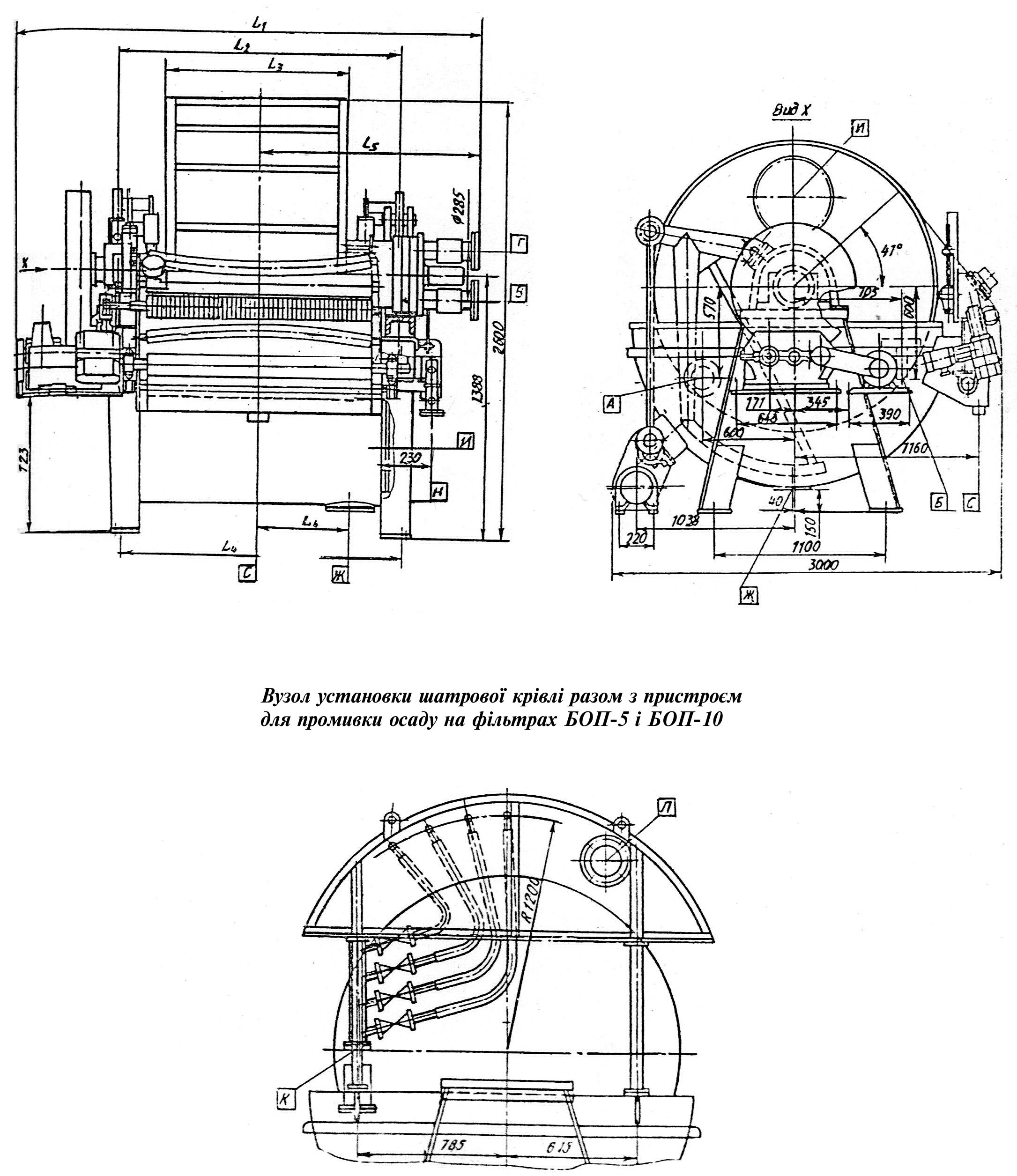

Рисунок 3.60. Габаритні розміри фільтрів типу БОП5 і БОП10

Рисунок 3.61. Габаритні розміри фільтрів типу БОП20 і БОП30

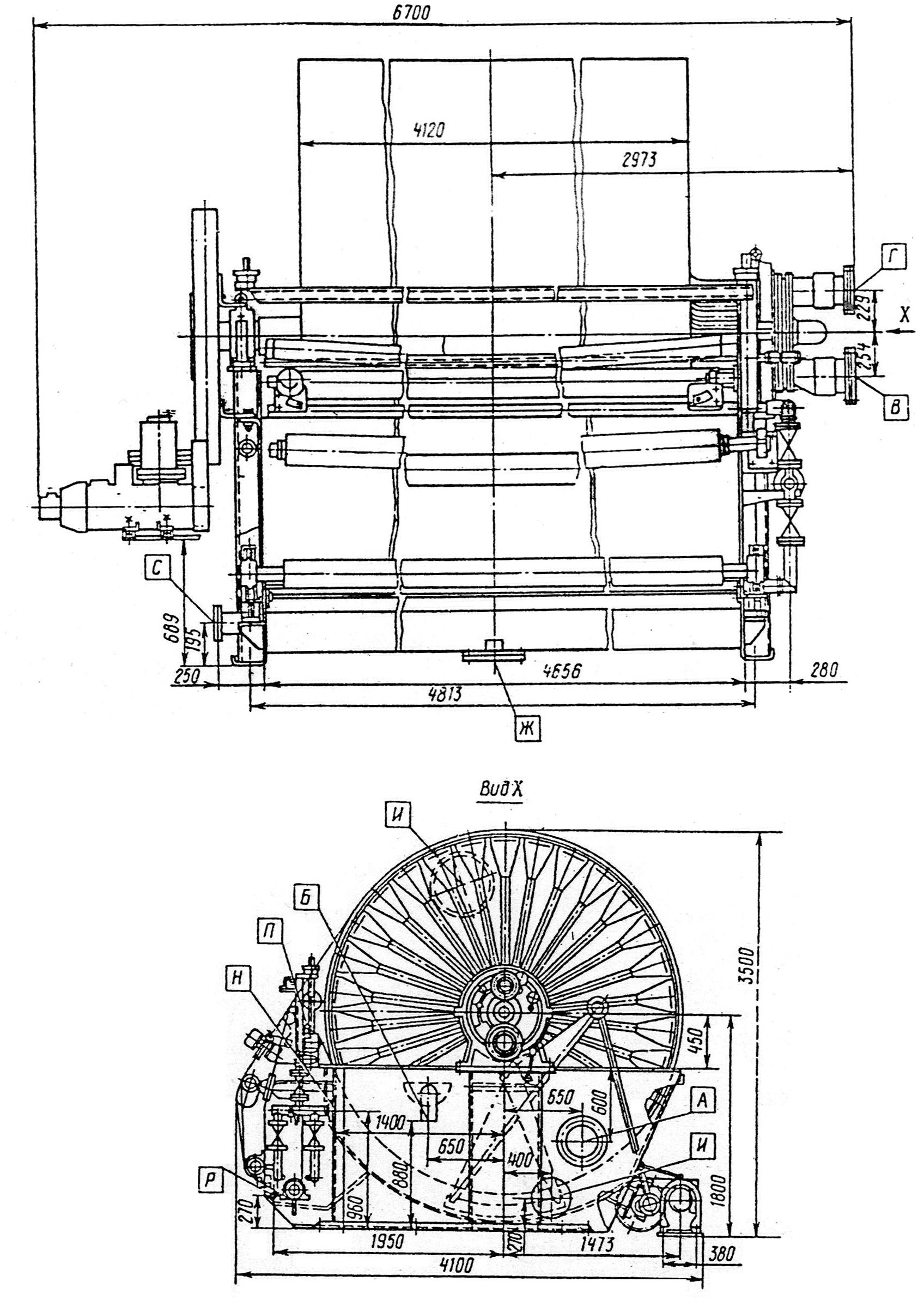

Рисунок 3.62. Габаритні розміри фільтрів типу БОП40

(виконання 1)

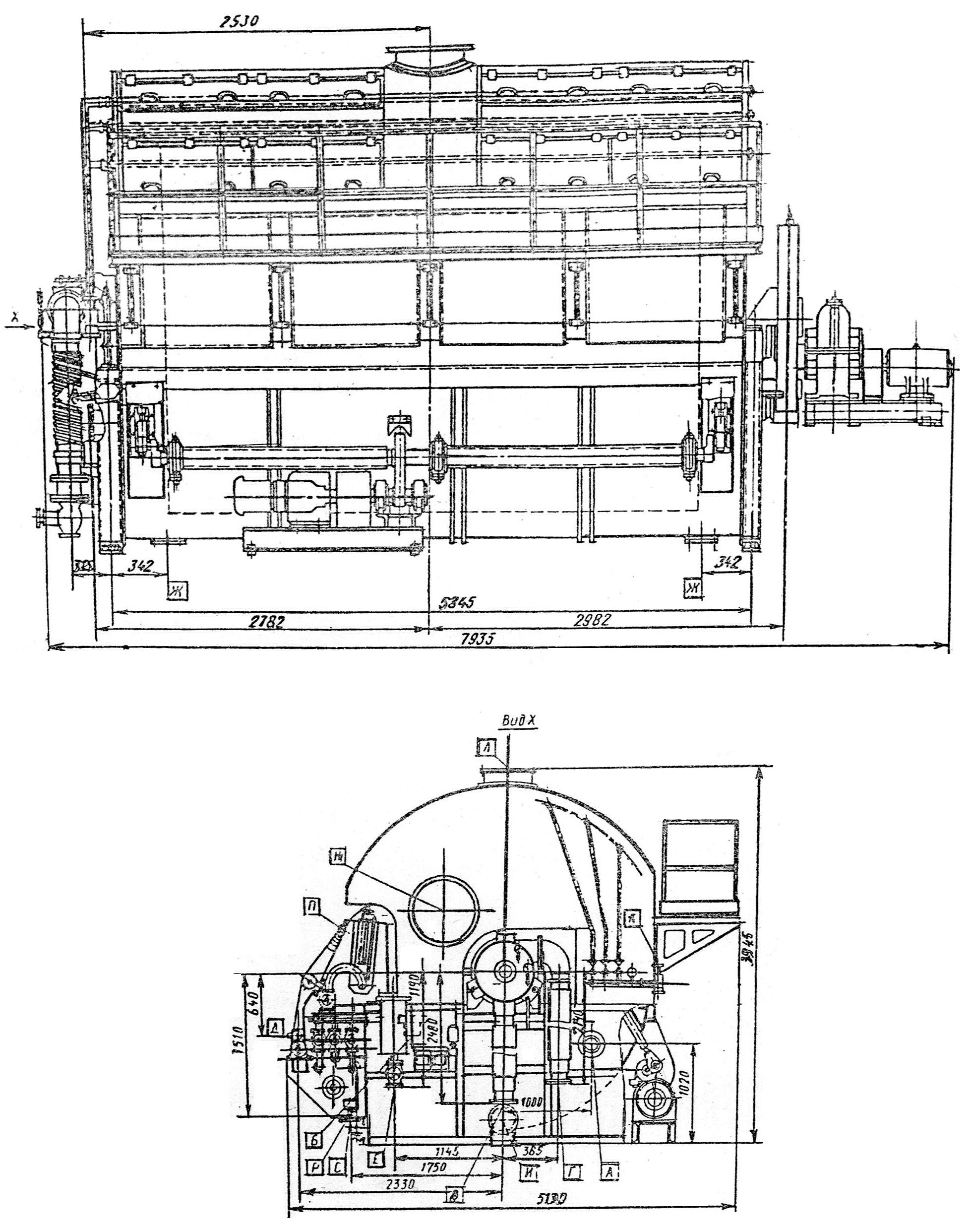

Рисунок 3.63. Габаритні розміри фільтрів типу БОП40-3-5У (виконання 5)

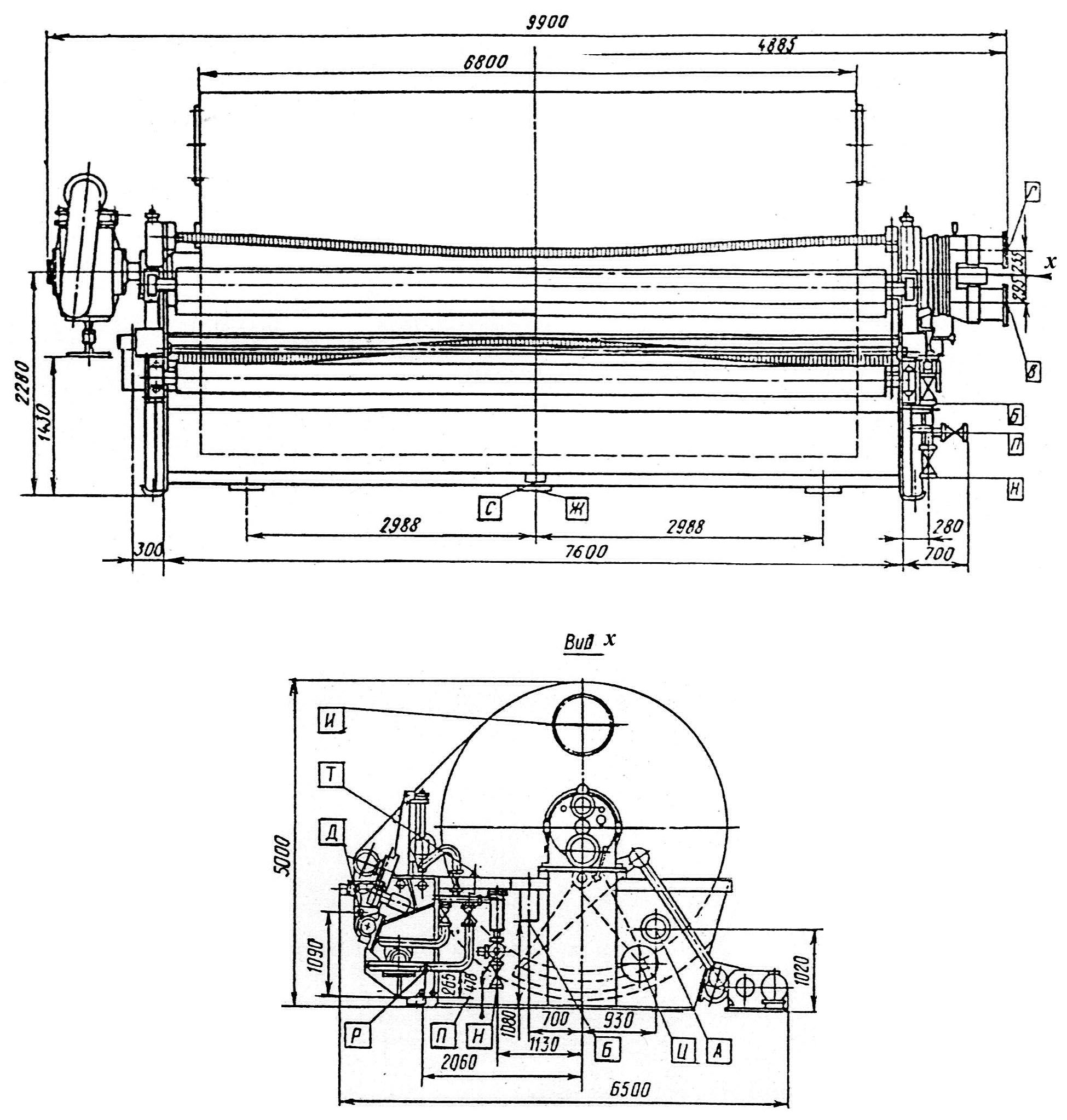

Рисунок 3.64. Габаритні розміри фільтрів типу БОП80

Габаритні і приєднувальні розміри фільтрів типу БОП5, БОП10, БОП20 і БОП30, які позначені літерами на рисунках 3.60 і 3.61, подані в табл.3.3.27. Характеристика штуцерів, позначених на рисунках 3.60 – 3.64, наведена в таблиці 3.3.28.

Таблиця 3.3.26

Технічна характеристика фільтрів марки БОП

Марка фільтрів	Площа поверхні фільт-рування, м²	Габаритні розміри фільтрів (мм)	Розміри барабану, мм	Робочий тиск (вакуум) – не більше МПа (кгс/см²)	Маса фільтра з приводом (Маса барабану), кг	Матеріал виготовлення
1	2	3	4	5	6	7
БОП5-1,8-1У (Бсх0У5-1,8)	5	2900×3000×2600	1800×970	0,085 (0,85)	2950 (1100)	Вуглецева сталь
БОП5-1,8-1К (Бсх0К5-1,8)	5	2900×3000×2600	1800×970	0,085 (0,85)	2950 (1100)	Сталь 12Х18Н10Т Сталь 10Х17Н13М3Т Сталь 08Х22Н6Т Сталь 08Х21Н6М2Т
БОП5-1,8-1Г (Бсх0Р5-1,8)	5	2900×3000×2600	1800×970	0,085 (0,85)	3300 (1400)	Вуглецева сталь, гумована гумою ГХ-51, ГХ-52 або ГХ-76
БОП10-1,8-1У (Бсх0У10-1,8)	10	4000×3000×2600	1800×1870	0,085 (0,85)	3600 (1600)	Вуглецева сталь
БОП10-1,8-1К (Бсх0К10-1,8)	10	4000×3000×2600	1800×1870	0,085 (0,85)	3600 (1600)	Сталь 12Х18Н10Т Сталь 10Х17Н13М3Т Сталь 08Х22Н6Т Сталь 08Х21Н6М2Т
БОП10-1,8-1Г (Бсх0Р10-1,8)	10	4000×3000×2600	1800×1870	0,085 (0,85)	3800 (1700)	Вуглецева сталь, гумована гумою ГХ-51, ГХ-52 або ГХ-76
БОП20-2,4-1У (Бсх0У20-2,4)	20	5000×4000×3700	2400×2770	0,085 (0,85)	7800 (3300)	Вуглецева сталь
БОП20-2,4-1К (Бсх0К20-2,4)	20	5000×4000×3700	2400×2770	0,085 (0,85)	7800 (3300)	Сталь 12Х18Н10Т Сталь 10Х17Н13М3Т Сталь 08Х22Н6Т Сталь 08Х21Н6М2Т
БОП20-2,4-1Г (Бсх0Р20-2,4)	20	5000×4000×3700	2400×2770	0,085 (0,85)	10140 (2300)	Вуглецева сталь, гумована гумою ГХ-51, ГХ-52 або ГХ-76
БОП30-2,4-1У (Бсх0У30-2,4)	30	6200×4000×3700	2400×4120	0,085 (0,85)	9300 (3800)	Вуглецева сталь
БОП30-2,4-1К (Бсх0К30-2,4)	30	6200×4000×3700	2400×4120	0,085; (0,85)	9300 (3800)	Сталь 12Х18Н10Т Сталь 10Х17Н13М3Т Сталь 08Х22Н6Т Сталь 08Х21Н6М2Т
БОП30-2,4-1Г (Бсх0Р30-2,4)	30	6200×4000×3700	2400×4120	0,085 (0,85)	12600 (4100)	Вуглецева сталь, гумована гумою ГХ-51, ГХ-52 або ГХ-76
БОП40-3-1У (Бсх0У40-3)	40	6700×4100×3500	3000×4120	0,085 (0,85)	10400 (5000)	Вуглецева сталь
БОП40-3-1К	40	6700×4100×3500	3000×4120	0,085 (0,85)	10400 (5000)	Сталь 12Х18Н10Т Сталь 10Х17Н13М3Т Сталь 08Х22Н6Т Сталь 08Х21Н6М2Т
БОП40-3-5У	40	8155×5130×3945	3000×4420	0,085 (0,85)	28000 (11310)	Вуглецева сталь, гумована гумою ГХ-51, ГХ-52 або ГХ-76
БОП80-3,75-1У	80	9900×6500×5000	3750×6800	0,085 (0,85)	38000 (18000)	Вуглецева сталь

Продовження таблиці 3.3.26

Марка фільтрів	Кут за-нурення ба-рабану в сус-пензію, град	Кут зон, град.				Частота обертання барабану, с^-1 (об/хв.)	Число подвійних качань мішалки за хвилину	Потужність електродвигунів привода, кВт , не більше
Марка фільтрів	Кут за-нурення ба-рабану в сус-пензію, град	фільтрування	І просування	ІІ просування	з’єднання з атмосферою	Частота обертання барабану, с^-1 (об/хв.)	Число подвійних качань мішалки за хвилину	барабана	мішалки	регулюючого ролика
1	8	9	10	11	12	13	14	15	16	17
БОП5-1,8-1У (Бсх0У5-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП5-1,8-1К (Бсх0К5-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП5-1,8-1Г (Бсх0Р5-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП10-1,8-1У (Бсх0У10-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП10-1,8-1К (Бсх0К10-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП10-1,8-1Г (Бсх0Р10-1,8)	130	125	38,5	80	101	0,0016-0,016 (0,1-1,0)	18	1,7	1,1	0,4
БОП20-2,4-1У (Бсх0У20-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	1,7	2,2	0,6
БОП20-2,4-1К (Бсх0К20-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	1,7	2,2	0,6
БОП20-2,4-1Г (Бсх0Р20-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	1,7	2,2	0,6
БОП30-2,4-1У (Бсх0У30-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	2,36	3,0	0,6
БОП30-2,4-1К (Бсх0К30-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	2,36	3,0	0,6
БОП30-2,4-1Г (Бсх0Р30-2,4)	130	123,5	65,5	72	89	0,0016-0,016 (0,1-1,0)	18	2,36	3,0	0,6
БОП40-3-1У (Бсх0У40-3)	130	119	68	79	71	0,0016-0,016 (0,1-1,0)	18	2,8	3,0	0,6
БОП40-3-1К (Бсх0К40-3)	130	119	68	79	71	0,0016-0,016 (0,1-1,0)	18	2,8	3,0	0,6
БОП40-3-5У (БсхШУ-40)	130	123	53	60	33	0,0016-0,016 (0,1-1,0)	14	4,2	4
БОП80-3,75-1У	130	118	65	78	82	0,0025-0,015 (0,15-0,9)	9	11	7,5	2×0,6=1,2

Таблиця 3.3.27

Габаритні і приєднувальні розміри (мм) фільтрів типу БОП5, БОП10, БОП20 і БОП30 (див. рис.3.60 і 3.61)

Марка фільтрів	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉
1	2	3	4	5	6	7	8	9	10
БОП5-1,8-1У	2900	1500	970	1510	1164	480	100	-	-
БОП5-1,8-1К	2900	1500	970	1510	1164	480	100	-	-
БОП5-1,8-1Г	2900	1500	980	1510	1164	480	100	-	-
БОП10-1,8-1У	4000	2400	1870	2410	1614	930	550	-	-
БОП10-1,8-1К	4000	2400	1870	2410	1614	930	550	-	-
БОП10-1,8-1Г	4000	2400	1880	2410	1614	930	550	-	-
БОП20-2,4-1У	5000	4730	2770	3475	2270	1482	1358	260	310
БОП20-2,4-1К	5000	3505	2770	3475	2270	1482	1358	260	310
БОП20-2,4-1Г	5000	4730	2770	3475	2358	1482	1358	260	310
БОП30-2,4-1У	6200	4855	4120	4825	2945	1482	2015	290	340
БОП30-2,4-1К	6200	4855	4120	4825	2945	1482	2015	290	340
БОП30-2,4-1Г	6200	4855	4120	4825	3030	1482	2015	290	340

Продовження таблиці 3.3.27

Марка фільтрів	L₁₀	L₁₁	L₁₂	В₁	В₂	В₃	В₄	В₅	В₆
1	11	12	13	14	15	16	17	18	19
БОП5-1,8-1У	-	-	-	-	-	-	-	-	-
БОП5-1,8-1К	-	-	-	-	-	-	-	-	-
БОП5-1,8-1Г	-	-	-	-	-	-	-	-	-
БОП10-1,8-1У	-	-	-	-	-	-	-	-	-
БОП10-1,8-1К	-	-	--	-	-	-	-	-	-
БОП10-1,8-1Г	-	-	-	-	-	-	-	-	-
БОП20-2,4-1У	380	45	19	45	1278	210	390	507	1300
БОП20-2,4-1К	380	45	19	45	1278	210	390	507	1300
БОП20-2,4-1Г	380	45	19	45	1278	210	390	507	1300
БОП30-2,4-1У	420	55	31	55	1315	280	455	475	1350
БОП30-2,4-1К	420	55	31	55	1315	280	455	475	1350
БОП30-2,4-1Г	420	55	31	55	1315	280	455	475	1350

Таблиця 3.3.28

Характеристика штуцерів фільтрів типу БОП (рис.3.60 – 3.64)

Позначення	Призначення	Діаметр умовного проходу, мм	Умовний тиск, МПа (кгс/см²)	Кількість
БОП5-1,8-1У, БОП5-1,8-1К, БОП10-1,8-1У, БОП10-1,8-1К
А	Подача суспензії	125	0,25 (2,5)	1
Б	Перелив суспензії з корита	70	-	1
В	Відведення фільтрату з зони фільтрування	80	0,25 (2,5)	1
Г	Відведення фільтрату з зони промивки і просушування	80	0,25 (2,5)	1
Ж	Злив суспензії з корита	150	-	1
И	Люк	400	-	2
К	Подача води на промивку осаду	50	0,25 (2,5)	1
Л	Відсмоктування пари і газів	150	0,25 (2,5)	1
Н	Подача води на промивку тканини	50	0,25 (2,5)	1
С	Злив з ванни	100	-	1
БОП5-1,8-1Г, БОП10-1,8-1Г
А	Подача суспензії	125	0,25 (2,5)	1
Б	Перелив суспензії з корита	70	-	1
В	Відведення фільтрату з зони фільтрування	80	0,25 (2,5)	1
Г	Відведення фільтрату з зони промивки і просушування	80	0,25 (2,5)	1
Ж	Злив суспензії з корита	150	-	1
И	Люк	400	-	1
К	Подача води на промивку осаду	50	0,25 (2,5)	1
Л	Відсмоктування пари і газів	150	0,25 (2,5)	1
Н	Подача води на промивку тканини	50	0,25 (2,5)	1
С	Злив з ванни	80	-	1
БОП20-2,4-1У, БОП20-2,4-1К, БОП20-2,4-1Г, БОП30-2,4-1У, БОП30-2,4-1К, БОП30-2,4-1Г
А	Подача суспензії	150	0,25 (2,5)	1
Б	Перелив суспензії з корита	100	-	1
В	Відведення фільтрату з зони фільтрування	150	0,25 (2,5)	1
Г	Відведення фільтрату з зони промивки і просушування	150	0,25 (2,5)	1
Д	Подача стиснутого повітря на регенерацію тканини	50	-	1
Ж	Злив суспензії з корита	150	0,25 (2,5)-	1
И	Люк	400	-	2
К	Подача води на промивку осаду	60	0,25 (2,5)	1
Л	Відсмоктування пари і газів	150	0,25 (2,5)	1
Н	Подача води на про- мивку тканини	65	0,25 (2,5)	1
П	Подача інгібірованої соляної кислоти	30	-	1
Р	Перелив з ванни	32	-	1
С	Злив з ванни	80	-	1
БОП40-3-1У, БОП40-3-1К
А	Подача суспензії	250	0,25 (2,5)	1
Б	Перелив суспензії з корита	115	-	1
В	Відведення фільтрату з зони фільтрування	200	0,25 (2,5)	1
Г	Відведення фільтрату з зони просушування	125	0,25 (2,5)	1
Ж	Злив суспензії з корита	250	0,25 (2,5)-	1
И	Люк	400	-	3
К	Подача води на промивку осаду	65	-	1
Л	Відсмоктування пари і газів	420	0,25 (2,5)	1
Н	Подача води на промивку тканини	65	0,25 (2,5)	1
П	Подача інгібірованої соляної кислоти	30	-	1
Р	Перелив з ванни	32	-	1
С	Злив з ванни	100	0,25 (2,5)	1
БОП40-3-5У (БсхШУ-40)
А	Подача суспензії	200	0,6 (6,0)	1
Б	Перелив суспензії з корита	200	-	1
В	Відведення фільтрату з зони фільтрування	200	0,6 (6,0)	1
Г	Відведення фільтрату з зони промивки	200	0,6 (6,0)	1
Д	Подача рідини на скид осаду	65	-	1
Е	Подача рідини на регенерацію тканини	65	1 (10)	1
Ж	Злив суспензії з корита	150	0,6 (6,0)	2
И	Люк	200	-	2
К	Подача рідини на промивку осаду	50	0,6 (6,0)-	1
Л	Відсмоктування пари	500	-	1
Н	Люк	700	-	1
П	Подача рідини у розширювач тканини	25	-	1
Р	Перелив промивної рідини з ванни	32	-	1
С	Злив з ванни	125	0,6 (6,0)	1
БОП80-3,75-5У, БОП80-3,75-5К
А	Подача суспензії	250	0,25 (2,5)	2
Б	Перелив суспензії з корита	200	-	2
В	Відведення фільтрату з зони фільтрування	300	0,25 (2,5)	1
Г	Відведення фільтрату з зони просушування	200	0,25 (2,5)	1
Д	Подача стиснутого повітря на регенерацію тканини	80	-	1
Ж	Злив суспензії з корита	500	-	3
И	Люк барабану	400	-	4
К	Подача води на промивку осаду	130	-	1
Л	Відсмоктування пари і газів	400	0,25 (2,5)	2
Н	Подача води на промивку тканини	70	0,25 (2,5)	1
П	Подача інгібірованої соляної кислоти	50	0,25 (2,5)	1
Р	Перелив з ванни	60	-	1
С	Злив з ванни	200	-	1
Т	Подача води на розбавлення	80	-	1
Ц	Люк корита	400	-	1

Фільтри вакуумні стрічкові (ЛОП) призначені для фільтрування агресивних і неагресивних суспензій з неоднорідною твердою фазою, що швидко осаджується.

Умовне позначення фільтрів: ЛОП 10-1У-01

Л – стрічковий (російською мовою – „ленточный”); О – загального призначення (російською мовою – „общего”); П – з полотном, що сходить; 4,5, 10, 12, 15, 30, 60 – площа поверхні фільтрування (м²); 1 – негерметичне виконання; У – вуглецева сталь, К – корозійностійка сталь; 01, 11, 31 – заводський номер моделі (перша цифра – матеріал виконання: 0 – сталь ВСт3пс2, 1 – сталь 12Х18Н10Т, 3 – сталь 06ХН28МДТ). Раніше ці фільтри мали найменування: фільтри Лсх.

На рисунку 3.65 наведена схема фільтру ЛОП.

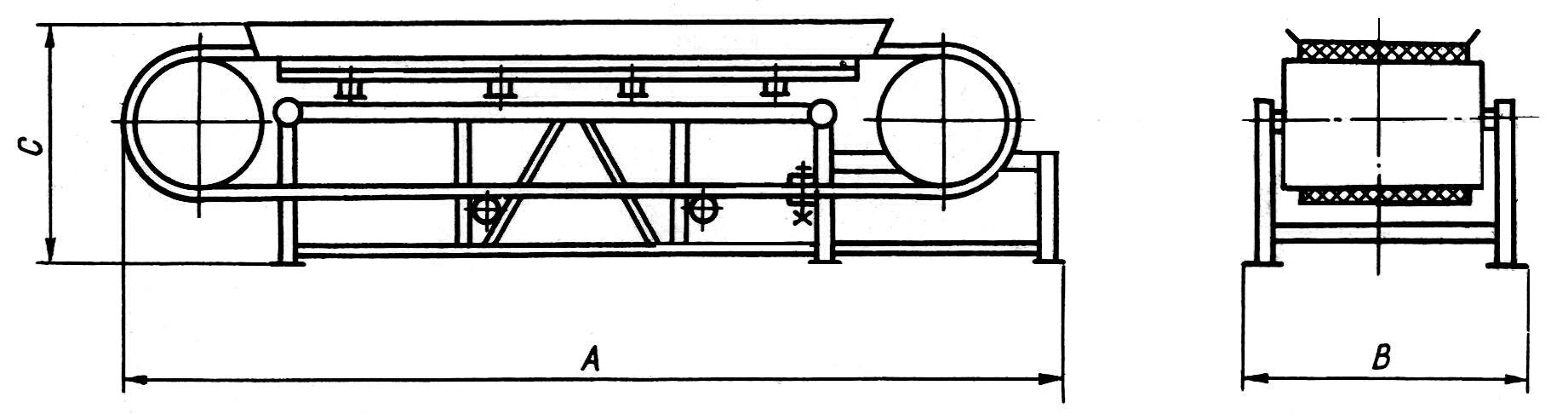

Рисунок 3.65. Схема фільтру вакуумного стрічкового (ЛОП)

Технічна характеристика фільтрів ЛОП наведені в таблиці 3.3.29.

Фільтри ЛОП випускає виробниче об’єднання „Прогрес” і АО “БИФАР” НИИ КВОВ, м. Москва.

Фільтри постачають разом з системою автоматики. Фільтрувальна тканина не постачається.

Таблиця 3.3.29

Технічна характеристика фільтрів ЛОП

Тип	ЛОП4,5	ЛОП10	ЛОП12	ЛОП15	ЛОП30	ЛОП60
Поверхня фільтрування (м²)	4,5	10	12	15	30	60
Температура робочого середовища, ºС	10...60	10...60	10...60	10...60	10...60	10...60
Робочий тиск, МПа	0,05	0,05	0,05	0,05	0,05	0,05
Встановлена потужність, кВт	6,0	6,3	11,0	11,55	23,1	41,5
Виконання за матеріалами	0; 1; 3	0; 1	0; 1	0	0	0
Габаритні розміри, мм:
довжина А	12500	9720	11720	13720	13870	23900
ширина В	2300	3830	3830	3830	5350	7320
висота С	2000	1890	1890	1890	3550	3350
Маса, кг	5100	8920	9610	10735	23090	46150

Фільтри вакуумні дискові (ДОО) призначені для розділення суспензій, вміст твердої фази в яких не перевищує 5000 кг/м³, що утворюють осад, який не розтріскується і не потребує промивки. Температура суспензії для фільтрів з вуглецевої сталі має бути від 2 до 60 ºС, для фільтрів з корозійностійкої сталі – від 2 до 95 ºС.

Умовне позначення фільтрів: ДОО 50-2,5-1К-11

Д – дисковий; О – загального призначення (російською мовою – „общего”); О – зняття осаду за допомогою віддуву; 16, 32, 50, 63, 100, 160, 250 – площа поверхні фільтрування (м²); 2,5, 3,2, 3,75 – діаметр дисків (м); виконання: 1 – для розділення суспензій, вміст твердої фази в яких до 2000 кг/м³, 5 – для розділення суспензій, вміст твердої фази в яких до 5000 кг/м³; У – вуглецева сталь, К – корозійностійка сталь, Т - титан; 01, 11, 21, 41 – заводський номер моделі (перша цифра – матеріал виконання: 0 – сталь ВСт3пс2, 1 – сталь 12Х18Н10Т, 2 – сталь 10Х17Н13М3Т, 4 – титан ВТ1-0).

На рисунку 3.66 наведена схема фільтру ДОО.

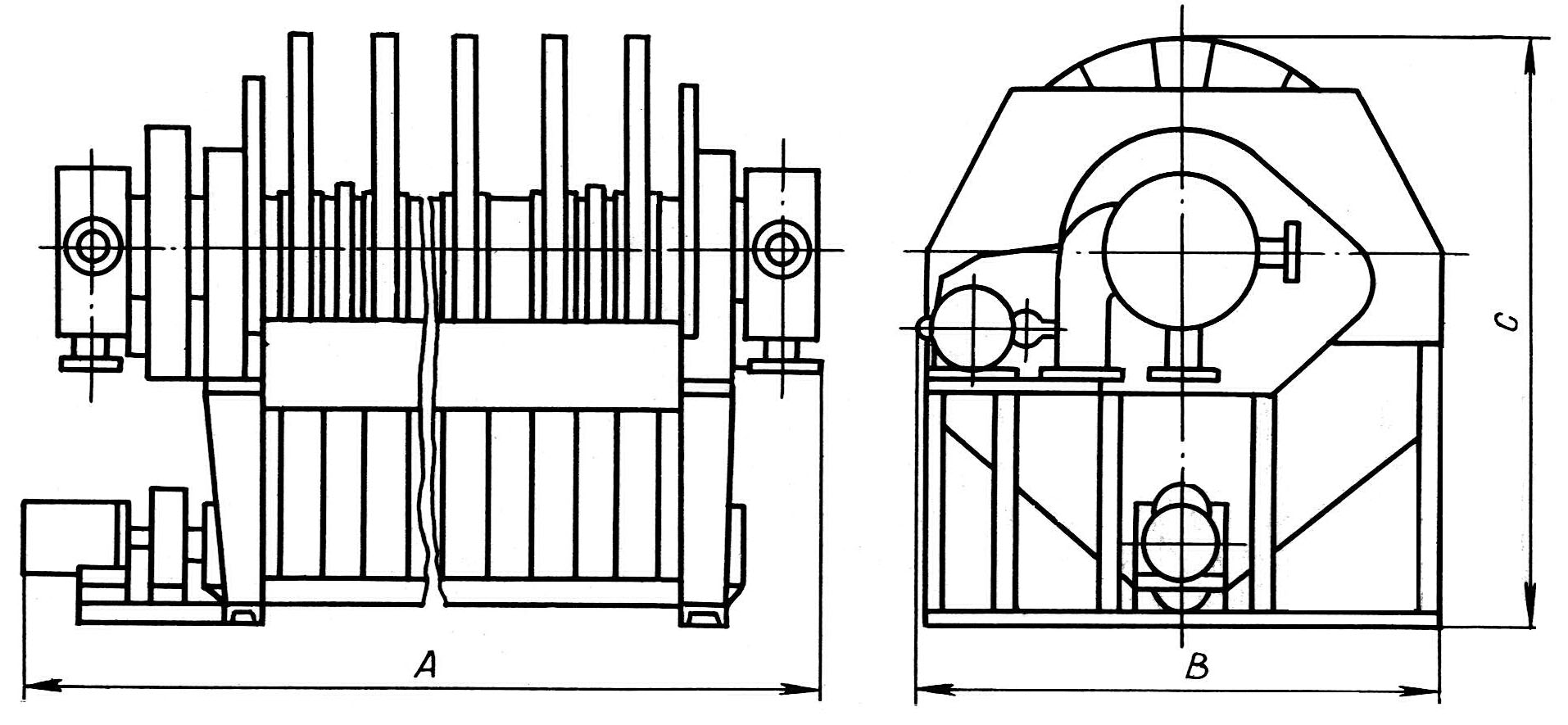

Рисунок 3.66. Схема фільтру вакуумного дискового (ДОО)

Технічна характеристика фільтрів ДОО наведена в табл.3.3.30

Сектори дисків діаметром 2,5 м можуть бути виготовлені з поліпропілену. Фільтри конструктивного виконання 5 постачають як з шатровим покриттям, так і без нього.

Фільтри ДОО випускає виробниче об’єднання „Прогрес”.

Фільтри постачають разом з системою автоматики і запасними частинами. Ресивер-уловлювач, вакуум-насоси і повітродувки постачають за окрему плату. Фільтрувальна тканина не постачається.

Таблиця 3.3.30

Тип	ДОО16	ДОО32	ДОО50	ДОО63	ДОО100	ДОО160	ДОО250
Старе найменування	Д16	Д32	Д50	Д63	Д100	Д160	Д250
Поверхня фільтрування (м²)	16	32	50	63	100	160	250
Діаметр дисків, м	2,5	2,5	2,5	2,5	2,5	3,2; 3,75	3,75
Робочий тиск, МПа	0,085	0,085	0,085	0,085	0,085	0,085	0,085
Встановлена потужність, кВт	1,49	3,46	5,3	6,9	8,0	13,0	13,0
Виконання:
за матеріалами	1; 2; 4	1	2	4	1	1	1
конструктивне	1	1	1	1; 5	1; 5	1; 5	1; 5
Габаритні розміри, мм:
довжина А	2800	3600	4400	5500	7950	7800	9500
ширина В	3200	3200	3200	3200	4000	4000	4400
висота С	3300	3300	3300	3300	4100	4100	4600
Маса, кг	4640	6430	8500	10520	15400	23840	32500

<<< < Предыдущая 93 94 95 96 97 98 99 100 101 102 103 104 105106 / 117106 107 108 109 110 111 112 113 114 115 116 117 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.04.2025456.7 Кб0%BEчномодул_контроль_Екон_підпр.doc
#
24.02.2016126.98 Кб18(БЖД)Л5 Черты_качества человека_Роль биоритмов.doc
#
24.02.201676.43 Кб13(БЖД)Л9 Психофізіологічні небезпеки.docx
#
24.02.20161.46 Mб600_Ukraine-EU_Association_Agreement_(body).pdf
#
01.03.202528.61 Mб40731212_F7820_kolotilo_m_i_trubi_fasonni_detali...doc
#
24.02.20161.78 Mб80ДБН 360-92русск.doc
#
01.05.20256.9 Mб01 ГІДРАВЛІЧНА ЕНЕРГІЯ І ОСНОВНІ СПОСОБИ ЇЇ ВИКО...docx
#
24.02.2016477.18 Кб301,2,3_ РУС.doc
#
01.05.20257.5 Mб01-8_stroit_mater_russky_2013.doc
#
16.09.2019304.64 Кб7113101.doc
