Фільтрпреси
Фільтр-преси автоматичні камерні ФПАКМ-2,5, ФПАКМ-5, ФПАКМ-12,5, ФПАКМ-25 і ФПАКМ-50 зображені на рисунку 3.56.

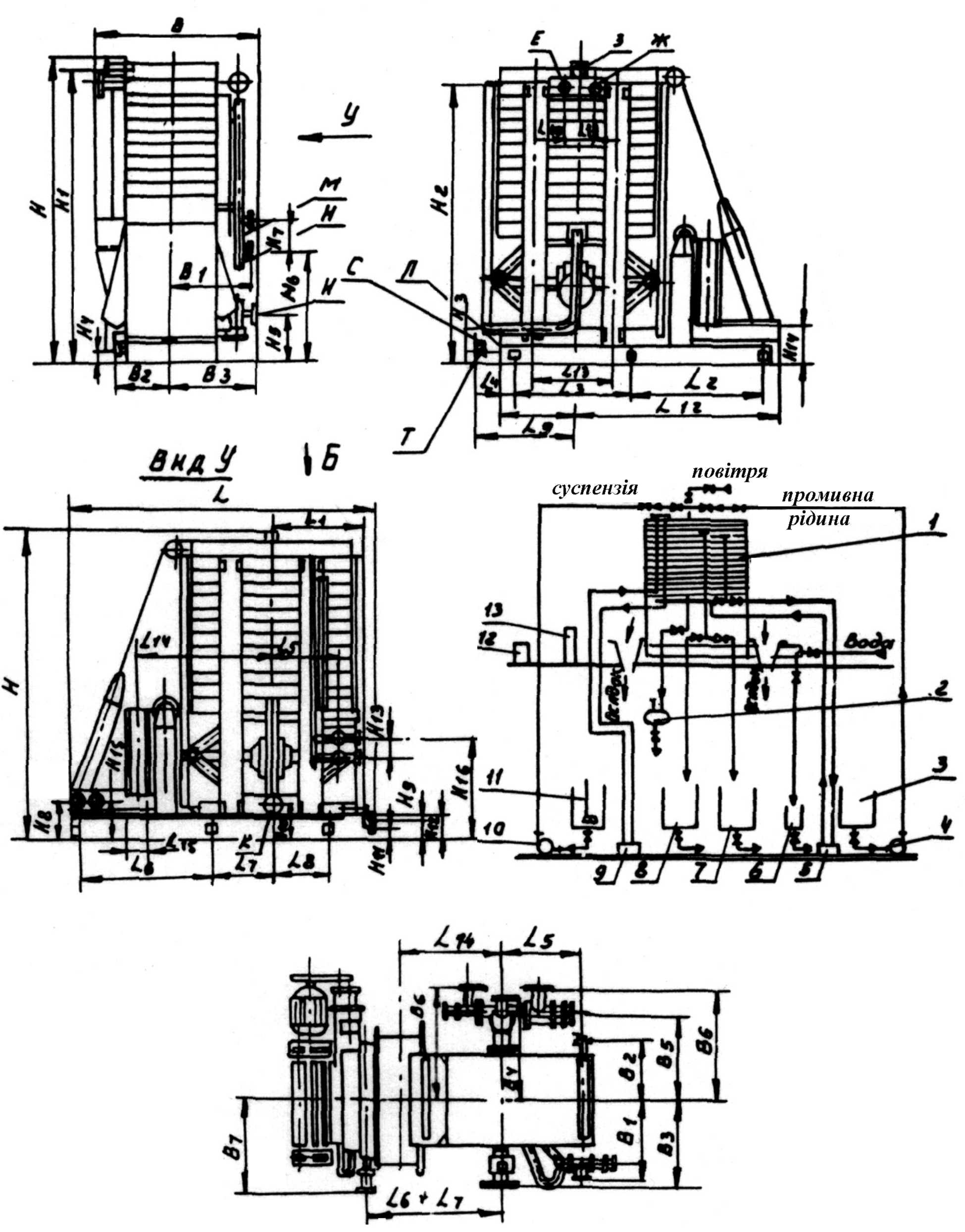

Рисунок 3.56. Фільтр-преси ФПАКМ:
1 – фільтр-прес ФПАКМ; 2 – збірник для скиду з колектора подачі; 3 – ємність для промивної рідини; 4 – насос для подачі промивної рідини; 5 – водонасосна станція; 6 – збірник води з камери регенерації; 7 – збірник промивного фільтрату; 8 – збірник фільтрату; 9 – маслонасосна станція; 10 – насос для подачі суспензії; 11 – ємність для суспензії; 12 – станція управління; 13 – пульт управління
Ці фільтр-преси призначені для зневоднення суспензій, які можуть транспортуватися трубопроводами діаметром не меншим за 25 мм.

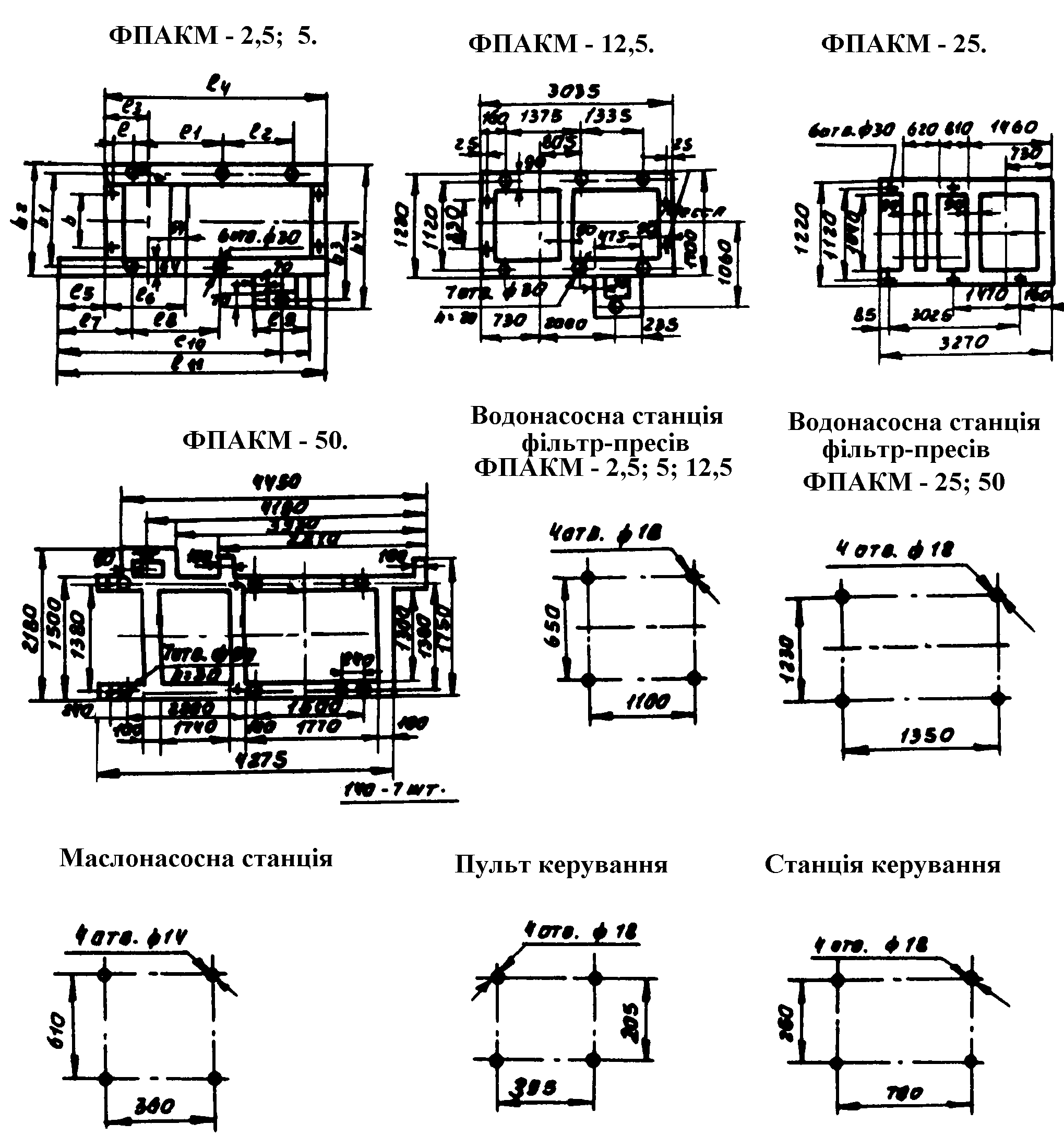

На рисунку 3.57 наведені плани опорних поверхонь фільтр-пресів.
Рисунок 3.57. Плани опорних поверхонь фільтр-пресів ФПАКМ

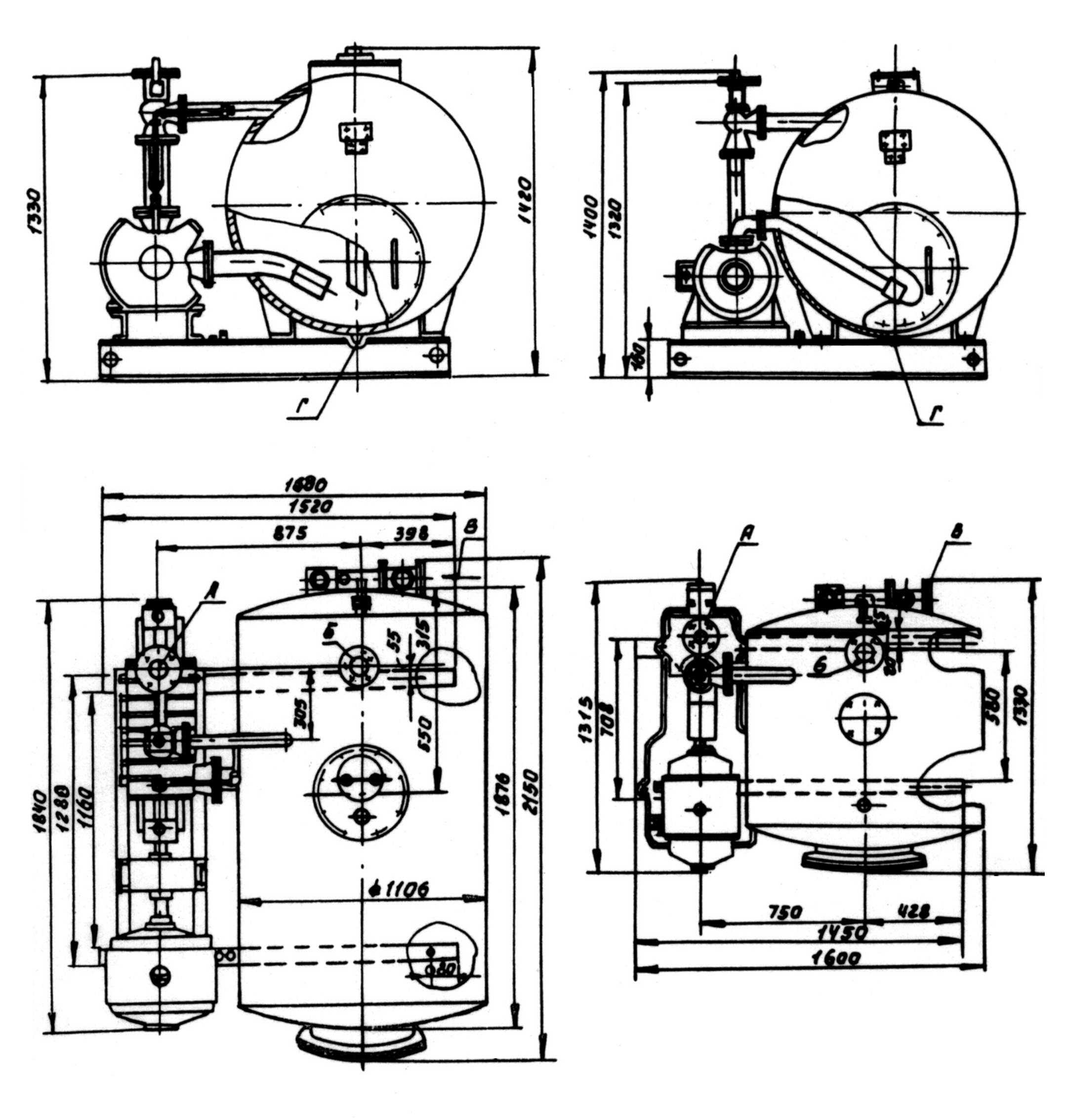

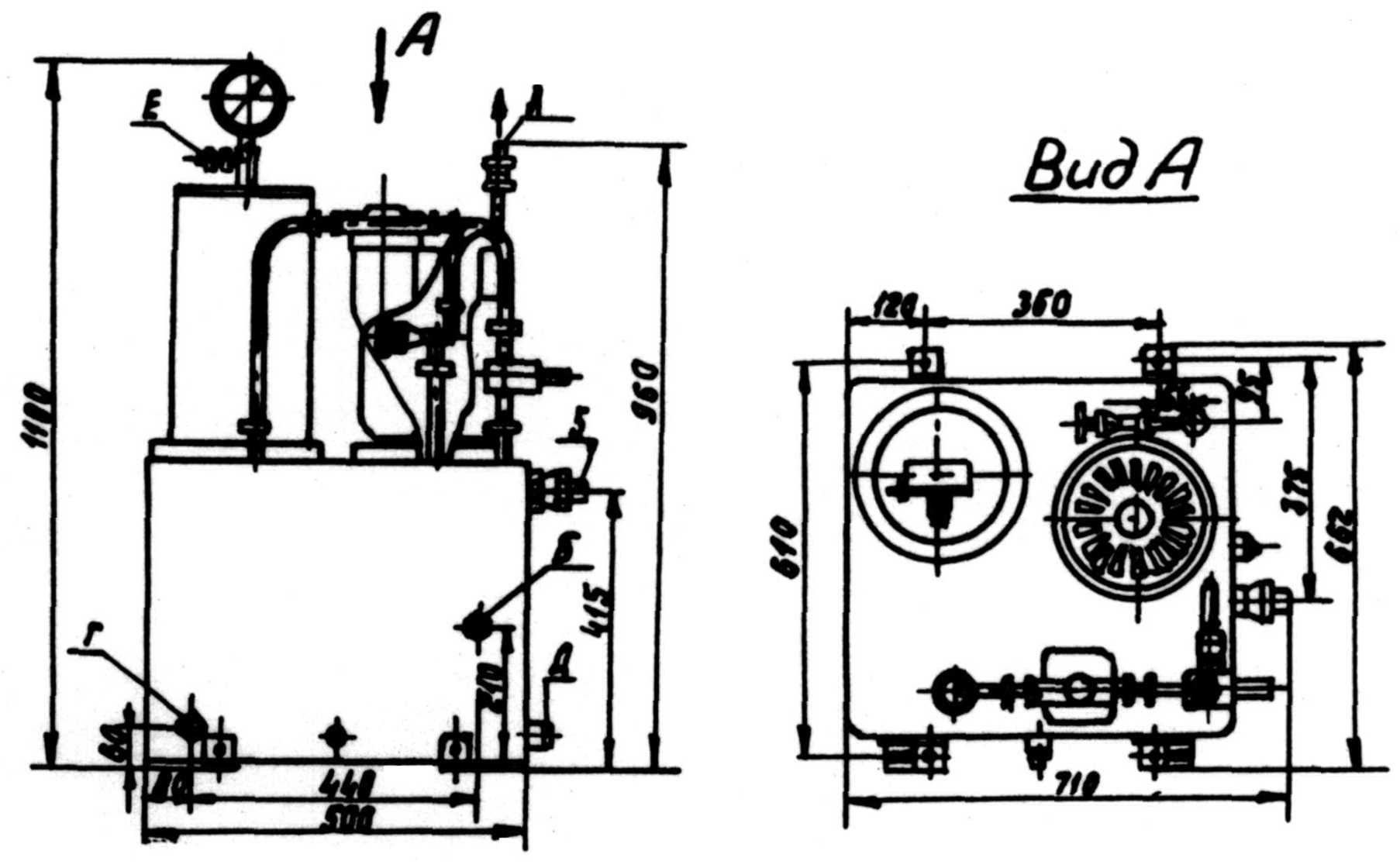

На рисунку 3.58 подано загальні види водонасосних станцій фільтр-пресів ФПАКМ-25; -50 і ФПАКМ-2,5; -5; -12,5, а на рисунку 3.59 – маслонасосної станції.
Рисунок 3.58. Водонасосні станції фільтр-пресів ФПАКМ
Рисунок 3.59. Маслонасосні станції фільтр-пресів ФПАКМ
В таблиці 3.3.21 наведені основні параметри роботи фільтр-пресів.
Таблиця 3.3.21
Основні параметри роботи фільтр-пресів ФПАКМ
Найменування |
Типорозмір фільтр-преса ФПАКМ |
||||
2,5 |
5 |
12,5 |
25 |
50 |
|
Поверхня фільтрування, м2 |
2,5 |
5 |
12,5 |
25 |
50 |
Розрахункова кількість фільтруючих плит, шт. |
6 |
12 |
8 |
16 |
20 |
Зазор між плитами, мм |
45-1,5 |
50-2 |
|||
Товщина осаду, мм, не більше |
35 |
40 |
|||
Тиск фільтрування, 105 Па (кгс/см2), не більше |
12 |
||||
Тиск промивки, 105 Па (кгс/см2), не більше |
12 |
||||
Тиск продувки повітрям, 105 Па (кгс/см2), не більше |
12 |
||||
Тиск віджимання діафрагмою, 105 Па (кгс/см2), не більше |
12 |
||||
Тиск мастила в системі управління, 105 Па (кгс/см2), не більше |
20 |
||||
Тиск промивної рідини для регенерації тканини, 105 Па (кгс/см2), не більше |
3 |
||||
Час затискування фільтруючих плит, с, не більше |
90 |
120 |
90 |
60 |
60 |
Температура середовища, ºС |
5-80 |
5-70 (80) |
5-80 |
||
Концентрація твердої фази, г/дм3 |
10-500 |
||||
Розмір часток твердої фази (умовний діаметр), мм, не більше |
3 |
||||
Рекомендовані розміри фільтрувальної тканини: довжина, м |
17 |
30 |
30 |
50 |
70 |
ширина, мм |
700-750 |
1100 |
1400 |
||
товщина, мм |
1,5-2 |
||||
Міцність тканини (міцність смуги 50×200 мм на розрив по основі), 10 Н (кгс), не менше |
285 |
||||
Площа, яку займає фільтр-прес без комплектуючого обладнання, м2 |
4,75 |
6,75 |
7,5 |
8,15 |
13,2 |
Маса фільтр-преса без комплектуючого обладнання, т |
5,77 |
6,84 |
11,5 |
15,8 |
26,0 |
Маса фільтр-преса разом з комплектуючого обладнання, т |
7,3 |
8,4 |
13,5 |
18,3 |
31,0 |
Навантаження на фундамент фільтра, 104 Н (тс) |
6 |
7,2 |
12,3 |
17,5 |
28,5 |
Напруга електричної мережі трифазної при частоті струму 50 Гц, В |
380 |
||||
Потужність електродвигунів, кВт: водонасосної станції |
17 |
22 |
|||
маслонасосної станції для механізму зажимання |
1,5 |
4 |
7,5 |
12 |
|
для гідрокерування |
1,5 |
||||
приводу пересування тканини |
2,2 |
4 |
5,5 |
||
активатора |
0,6 |
В таблиці 3.3.22 наведені основні розміри фільтр-пресів відповідно до рисунків 3.56.
Таблиця 3.3.22
Основні розміри фільтр-пресів ФПАКМ (мм)
Величина |
Типорозмір фільтр-преса ФПАКМ |
||||
2,5 |
5 |
12,5 |
25 |
50 |
|
L |
2750 |
2660 |
3780 |
3820 |
5000 |
L1 |
786 |
786 |
1020 |
1170 |
1490 |
L2 |
800 |
800 |
1335 |
1335 |
2200 |
L3 |
900 |
900 |
1375 |
1375 |
1500 |
L4 |
456 |
456 |
160 |
160 |
340 |
L5 |
340 |
560 |
695 |
695 |
950 |
L6 |
800 |
800 |
1335 |
1335 |
2200 |
L7 |
690 |
690 |
805 |
805 |
750 |
L8 |
210 |
210 |
570 |
570 |
750 |
L9 |
850 |
850 |
1220 |
1220 |
1420 |
L10 |
220 |
230 |
245 |
245 |
295 |
L11 |
220 |
230 |
225 |
225 |
285 |
L12 |
2520 |
2520 |
2427 |
3270 |
4275 |
L13 |
440 |
460 |
900 |
900 |
1360 |
L14 |
880 |
800 |
1445 |
1850 |
2200 |
L15 |
340 |
340 |
570 |
430 |
500 |
B |
1820 |
1760 |
2150 |
2250 |
2750 |
B1 |
595 |
750 |
1100 |
1020 |
1130 |
B2 |
555 |
535 |
725 |
710 |
1000 |
B3 |
755 |
755 |
1020 |
1020 |
1320 |
B4 |
750 |
780 |
1020 |
1020 |
995 |
B5 |
- |
600 |
900 |
900 |
990 |
B6 |
900 |
850 |
1100 |
1100 |
1290 |
B7 |
- |
840 |
1010 |
1010 |
930 |
H |
2620 |
3400 |
3140 |
4320 |
5560 |
H1 |
2310 |
3042 |
2920 |
3905 |
5135 |
H2 |
2090 |
2822 |
2670 |
3665 |
4765 |
H3 |
260 |
260 |
500 |
500 |
465 |
H4 |
80 |
235 |
62 |
- |
200 |
H5 |
- |
- |
475 |
475 |
635 |
H6 |
850 |
1320 |
845 |
845 |
1420 |
H7 |
200 |
200 |
200 |
200 |
230 |
H8 |
140 |
120 |
320 |
320 |
170 |
H9 |
330 |
330 |
200 |
200 |
500 |
H10 |
570 |
440 |
475 |
475 |
635 |
H11 |
220 |
220 |
120 |
120 |
400 |
H12 |
160 |
160 |
280 |
265 |
320 |
H13 |
200 |
200 |
200 |
200 |
230 |
H14 |
300 |
280 |
435 |
435 |
100 |
H15 |
300 |
235 |
320 |
320 |
200 |
H16 |
1035 |
1520 |
1045 |
1045 |
1790 |
Характеристика штуцерів фільтрів (див. рис.3.56 – 3.59) наведена в таблиці 3.3.23.
Таблиця 3.3.23
Характеристика штуцерів фільтрів
Позначення |
Призначення |
ФПАКМ-2,5 |
ФПАКМ-5 |
ФПАКМ-12,5 |
ФПАКМ-25 |
ФПАКМ-50 |
|||||
Dу, мм |
Ру, атм. |
Dу, мм |
Ру, атм. |
Dу, мм |
Ру, атм. |
Dу, мм |
Ру, атм. |
Dу, мм |
Ру, атм. |
||
Г |
Підведення вихідної суспензії |
70 |
16 |
70 |
16 |
100 |
16 |
100 |
16 |
150 |
16 |
Д |
Підведення стиснутого повітря |
70 |
16 |
70 |
16 |
65 |
16 |
100 |
16 |
100 |
16 |
Е |
Підведення промивної води |
70 |
16 |
70 |
16 |
100 |
16 |
100 |
16 |
150 |
16 |
И |
Відведення фільтрату |
80 |
2,5 |
80 |
2,5 |
125 |
2,5 |
125 |
2,5 |
150 |
2,5 |
К |
Відведення фільтрату промивного циклу |
80 |
2,5 |
80 |
2,5 |
125 |
2,5 |
125 |
2,5 |
150 |
2,5 |
Л |
Відведення рідини з клапана збору |
40 |
2,5 |
40 |
2,5 |
50 |
6 |
65 |
6 |
125 |
2,5 |
М |
Підведення води у колектор тиску |
60 |
15 |
60 |
15 |
65 |
16 |
65 |
16 |
100 |
16 |
Н |
Відведення води з колектора тиску |
70 |
2,5 |
70 |
2,5 |
65 |
16 |
65 |
16 |
100 |
2,5 |
П |
Підведення рідини у камеру регенерації тканини |
70 |
2,5 |
70 |
2,5 |
65 |
2,5 |
65 |
2,5 |
65 |
2,5 |
Р |
Відведення рідини з камери регенерації тканини |
70 |
2,5 |
70 |
2,5 |
70 |
2,5 |
80 |
2,5 |
65 |
6 |
С |
Підведення мастила в систему управління |
15 |
20 |
15 |
20 |
15 |
20 |
10 |
20 |
15 |
20 |
Т |
Відведення мастила |
20 |
2 |
20 |
2 |
20 |
2 |
15 |
2 |
20 |
2 |
Ф |
Підведення мастила у циліндр зажиму |
25 |
100 |
25 |
100 |
25 |
100 |
- |
- |
- |
100 |
Характеристика штуцерів водонасосної станції (див. рис.3.58) наведена в таблиці 3.3.24.
Таблиця 3.3.24
Характеристика штуцерів водонасосної станції
Позначення |
Призначення |
Водонасосна станція фільтр-пресів ФПАКМ-2,5, -5 і 10 |
Водонасосна станція фільтр-пресів ФПАКМ-25 і 50 |
||
Dу, мм |
Ру, кгс/см2 |
Dу, мм |
Ру, кгс/см2 |
||
А |
Подача у магістраль |
50 |
16 |
80 |
16 |
Б |
Злив з магістралі |
65 |
2,5 |
65 |
2,5 |
В |
Злив з бака |
50 |
- |
50 |
- |
Г |
Злив залишку води |
20 |
- |
20 |
- |
Характеристика штуцерів маслонасосної станції (див. рис.3.59) наведена в таблиці 3.3.25.
Таблиця 3.3.25
Характеристика штуцерів маслонасосної станції
Позначення |
Призначення |
Dу, мм |
Ру, кгс/см2 |
А |
Подача у магістраль |
15 |
25 |
Б |
Злив мастила з магістралі |
25 |
25 |
В |
Подача охолоджуючої рідини |
20 |
6 |
Г |
Відведення охолоджуючої рідини |
20 |
6 |
Д |
Злив мастила з бака |
25 |
- |
Е |
Подача повітря |
6 |
16 |
Для зручного обслуговування, монтажу та демонтажу фільтр-преси слід розташовувати не ближче 2,5 м до стін. Станція автоматичного управління може бути розташована будь-де, пульт управління – поблизу фільтр-преса, маслонасосна станція – поблизу, але не вище рівня встановлення фільтр-преса, водонасосна станція має бути розташована не менше, ніж на 1,5 м нижче рівня встановлення фільтр-преса.
Фільтр-преси ФПАКМ випускає Бердичівський завод хімічного машинобудування «Прогрес». Фільтр-преси можуть бути виготовлені з діафрагмами для віджимання осаду або без діафрагм з продувкою осаду повітрям (в цьому випадку в позначенні перед маркою фільтр-пресу ставиться цифра 1), у експортному або тропічному виконанні, у вибухозахищеному виконанні електрообладнання фільтра і пульта управління (відповідно літери Э, Т, ЭВ у кінці позначення). Фільтр-преси виготовляють із сталі ВСт3пс2 (літера У в позначенні марки фільтр-преса) – для нейтральних і слабо лужних середовищ; із сталі 12Х18Н10Т (літера Н), 10Х17Н13МЗТ (літера М), 06ХН28МДТ (літера Д), 08Х22Н6Т (літера Х), 08Х21Н6М2Т (літера Д) та сплаву ВТ1-0 (літера Т) – для агресивних середовищ.
Фільтр-преси поставляються в комплекті з водонасосною і маслонасосною станціями, станцією автоматичного управління, пультом управління, приладами та запасними частинами.
