3.3.5. Обладнання метантенків

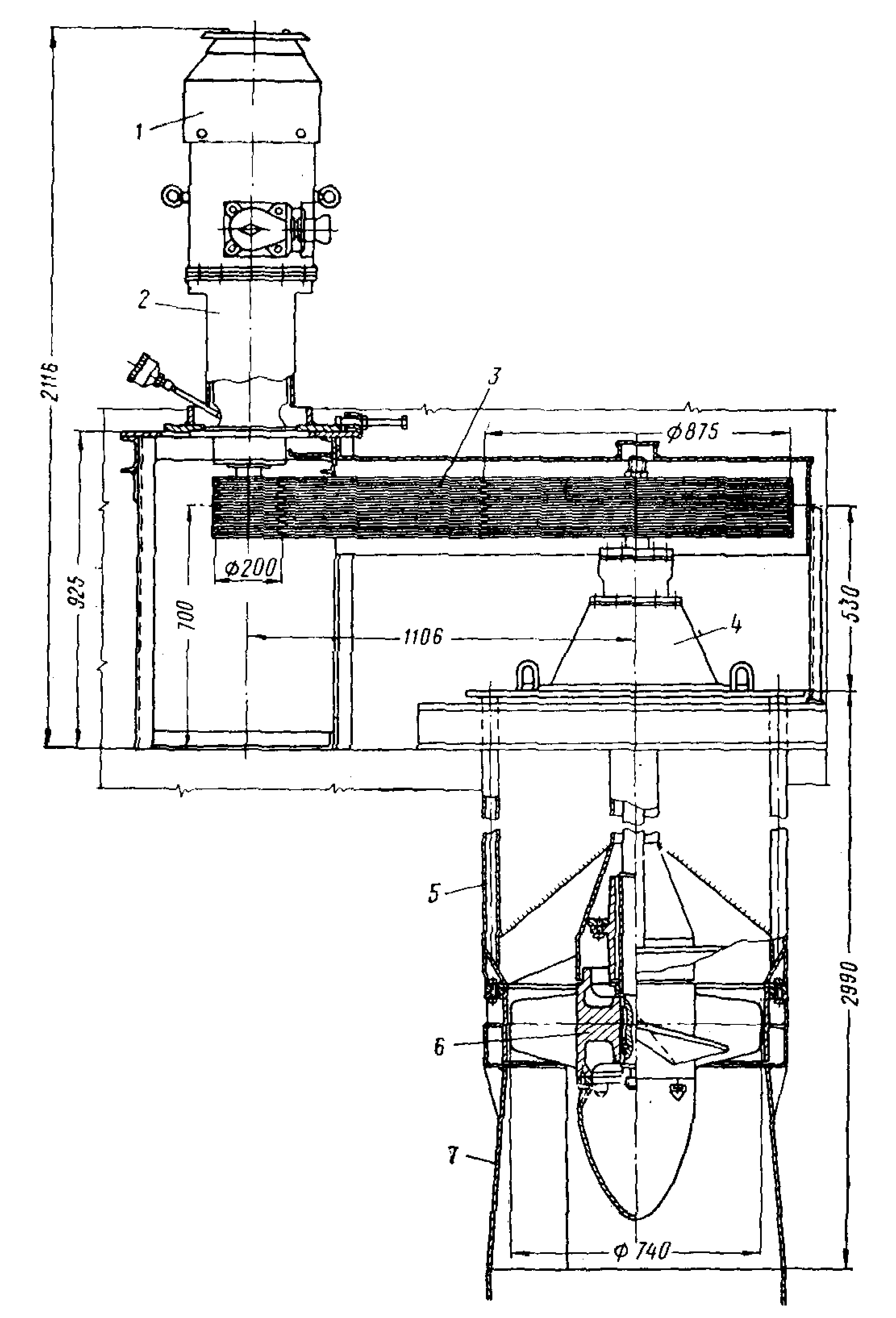

Для інтенсифікації процесу зброджування осадів у метантенках застосовують підігрів і перемішування осадів.
Обладнання метантенків (рис. 3.48), яке призначене для збору й відведення газів зброджування, підігріву і перемішування осадів може бути встановлене як на самих метантенках, так і в спорудах для обслуговування. Вся електрична апаратура має бути виготовлена у вибухобезпечному виконанні. Вентиляція приміщень має бути посиленою. Також слід передбачити антикорозійний захист обладнання і сталевих конструкцій, які стикаються із газом, або застосовувати неіржавіючі матеріали.

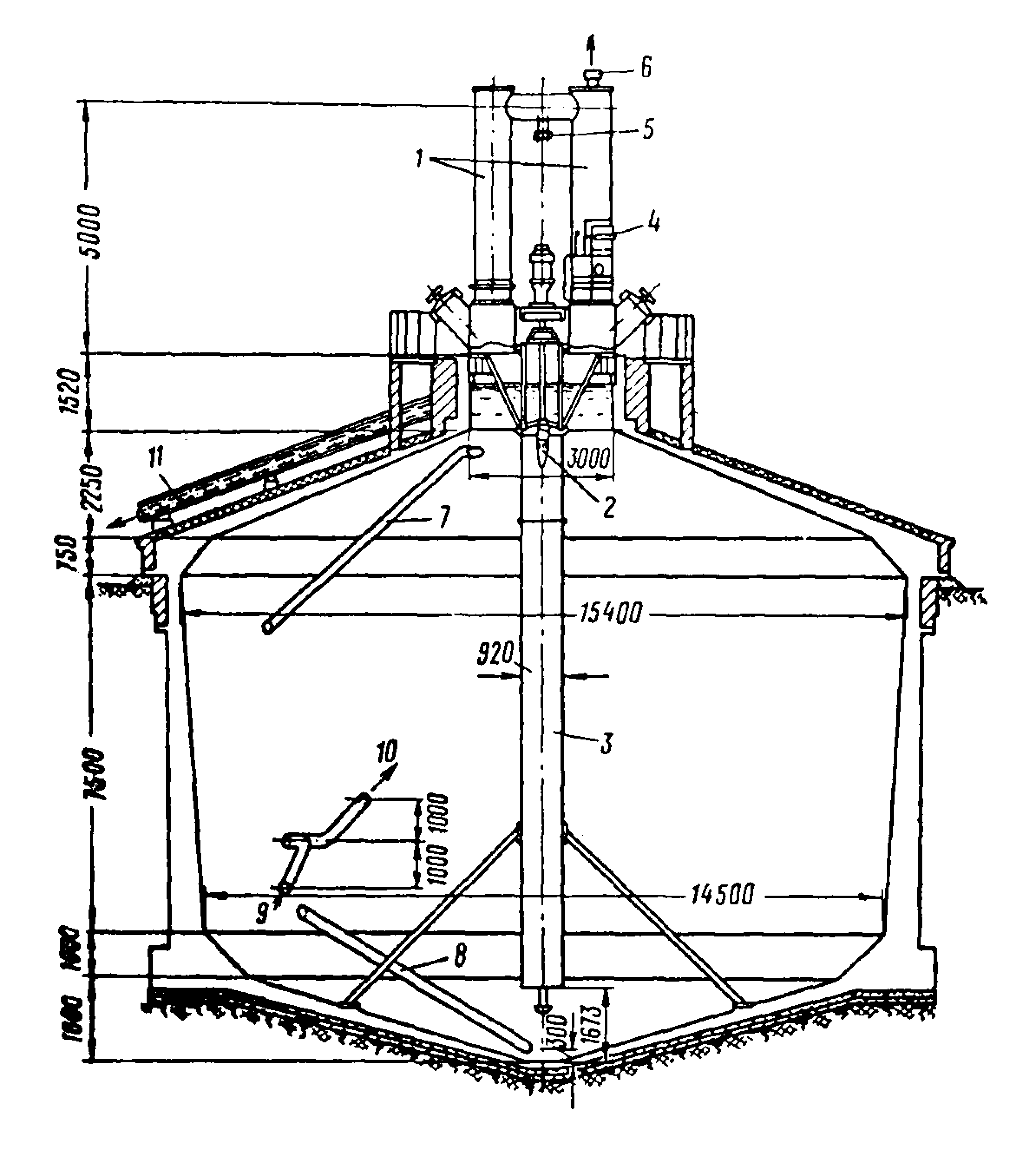

Рисунок 3.48. Установка обладнання у метантенку:
1 – газовий ковпак; 2 – пропелерна мішалка; 3 – напірна труба; 4 – пристрій для автоматичного зниження тиску газу; 5 – блок для монтажу мішалки; 6 – випуск газу в атмосферу; 7 – трубопровід завантаження сирого осаду; 8– трубопровід вивантаження збродженого осаду; 9 – всмоктуючий трубопровід інжекторного підігрівача; 10 – напірний трубопровід інжекторного підігрівача; 11 – газопровід
Мішалки
Мішалки пропелерні (рис.3.49) застосовують для інтенсивного перемішування осаду в метантенках. Ці мішалки складаються з валу з робочим колесом від серійних осьових насосів і приводу, до якого входять вибухобезпечний двигун і клиноремінна передача. Вся установка кріпиться на газовому ковпаку.
Рисунок 3.49. Мішалка пропелерна:
1 – електродвигун; 2 – ліхтар; 3 – клиноремінна передача; 4 – опірна тумба; 5 – корпус мішалки; 6 - робоче колесо; 7 – кожух робочого колеса
Пристрій для автоматичного зниження тиску газу в метантенках
Пристрій для автоматичного зниження тиску газу (рис.3.50) призначений для випуску газу в атмосферу при підвищенні тиску в середині метантенку вище допустимого. Пристрій кріпиться на газовому ковпаку. Пристрій складається з корпуса і поворотного ковша гідрозатвора, який заповнюється водою з технічного водопроводу. При підвищенні тиску в середині метантенку вище розрахункового відбувається прорив затвору, і газ виходить в атмосферу, при зниженні тиску гідравлічний затвор включається в роботу знову. Для випуску газу вручну ківш затвору перевертають, і вода з нього виливається в метантенк.

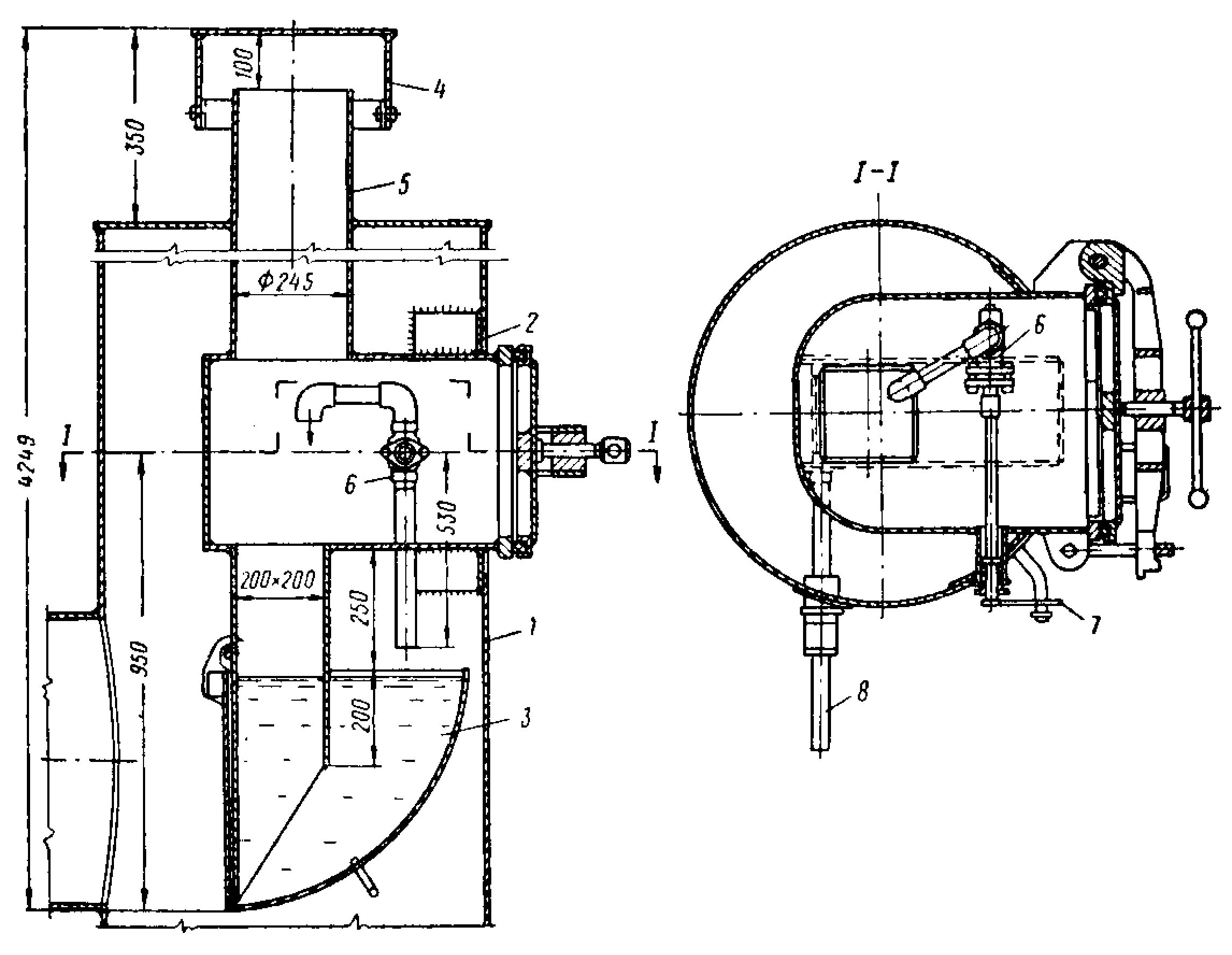

Рисунок 3.50. Пристрій для автоматичного зниження тиску газу в метантенку:
1 – газовий ковпак; 2 – корпус пристрою; 3 – ківш; 4 – ковпак; 5 – газова труба; 6 – кран технічного водопроводу; 7 – ручка крану; 8 – рукоять для повороту ковша
3.3.6. Обладнання для зневоднення осадів Центрифуги
Центрифуги осаджувальні горизонтальні зі шнековим вивантаженням осаду типу ОГШ призначені для розділення суспензій з твердою фазою об’ємною концентрацією від 1 до 340 % розміром часток понад 5 мкм і різницею щільності твердої і рідкої фази понад 0,2 кг/дм3.
Габаритні розміри центрифуг типу ОГШ наведені на рисунках 3.51 – 3.54.

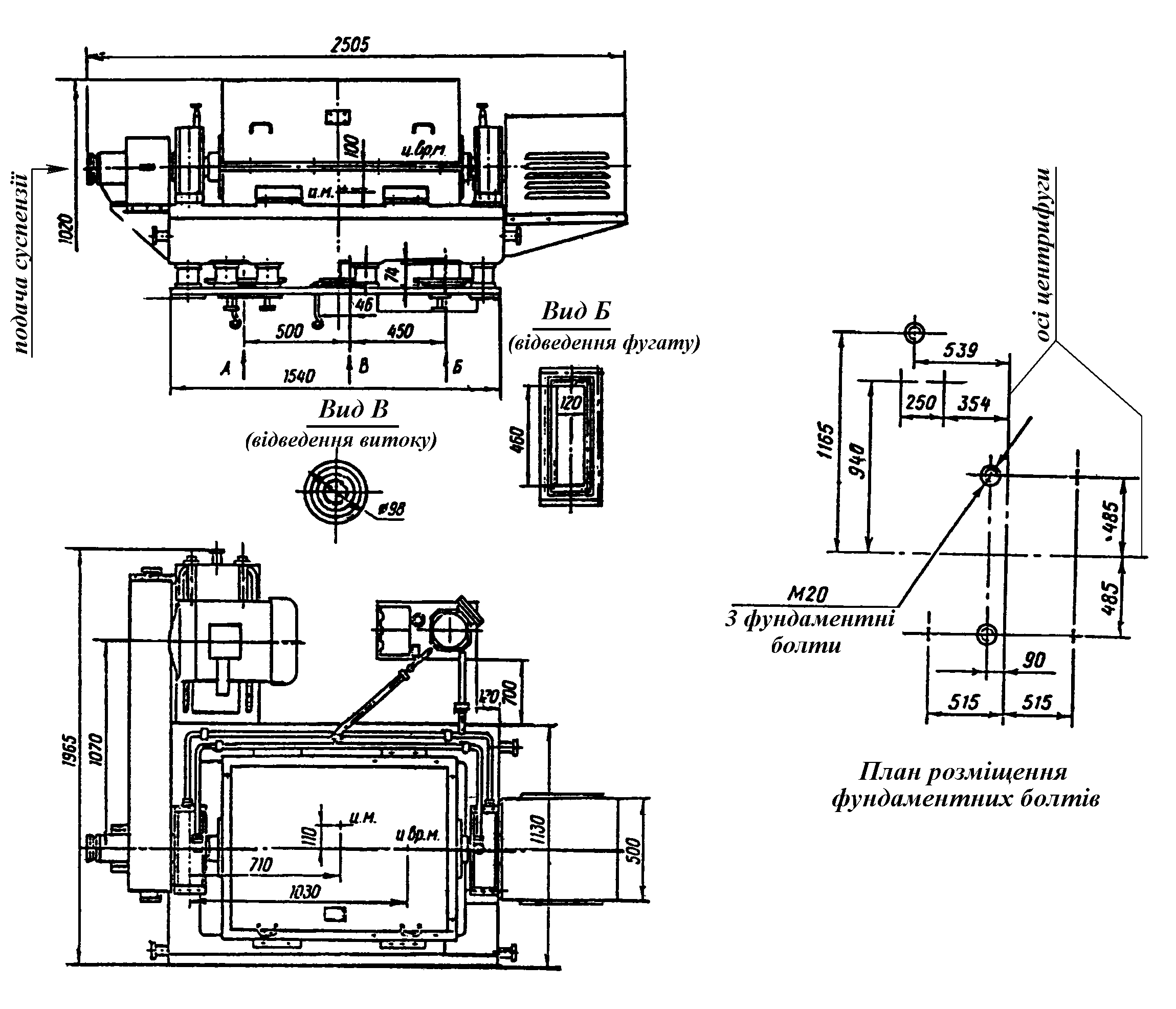

Рисунок 3.51. Габаритні розміри центрифуги ОГШ-501К-11

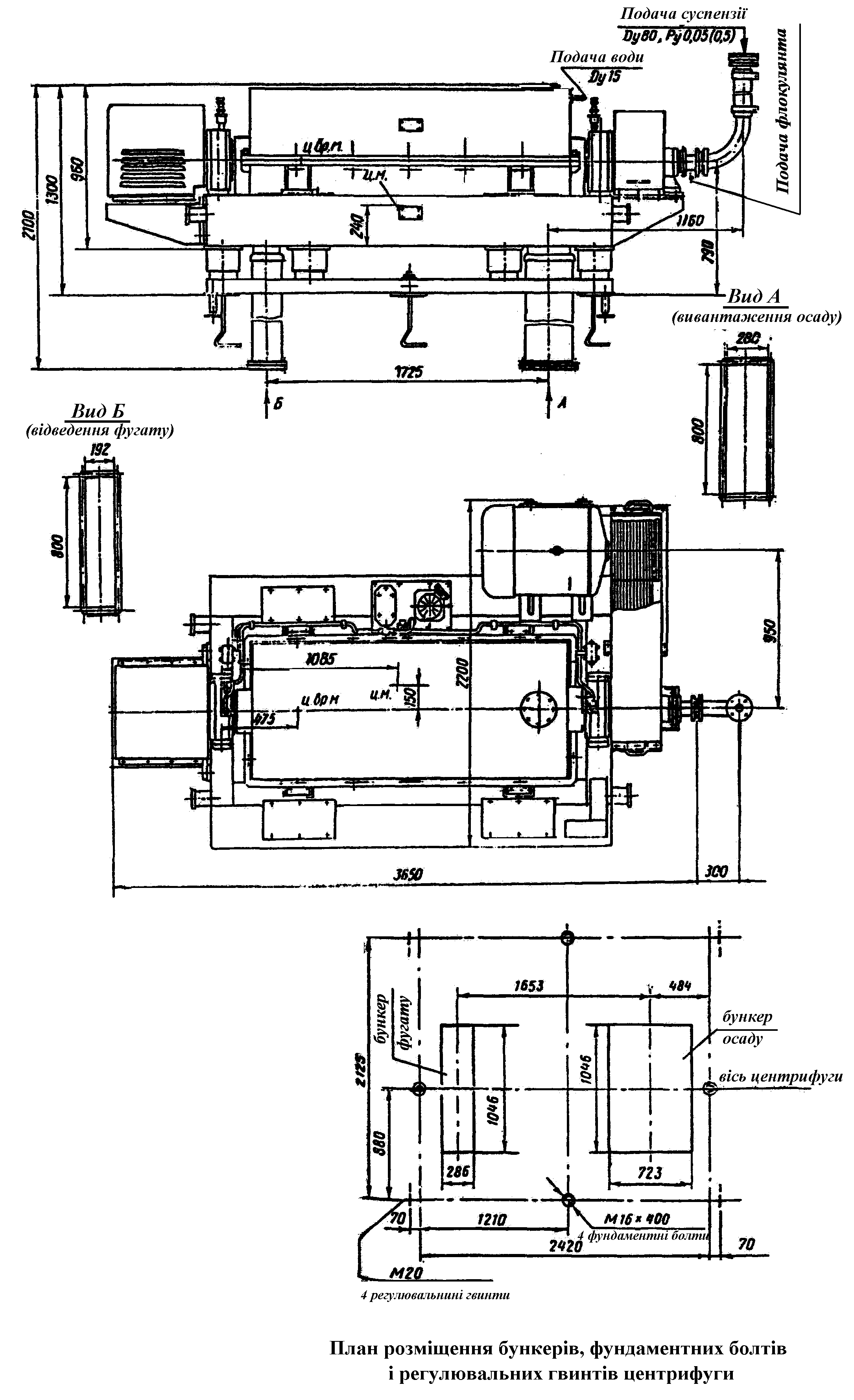

Рисунок 3.52. Габаритні розміри центрифуги ОГШ-501К-10

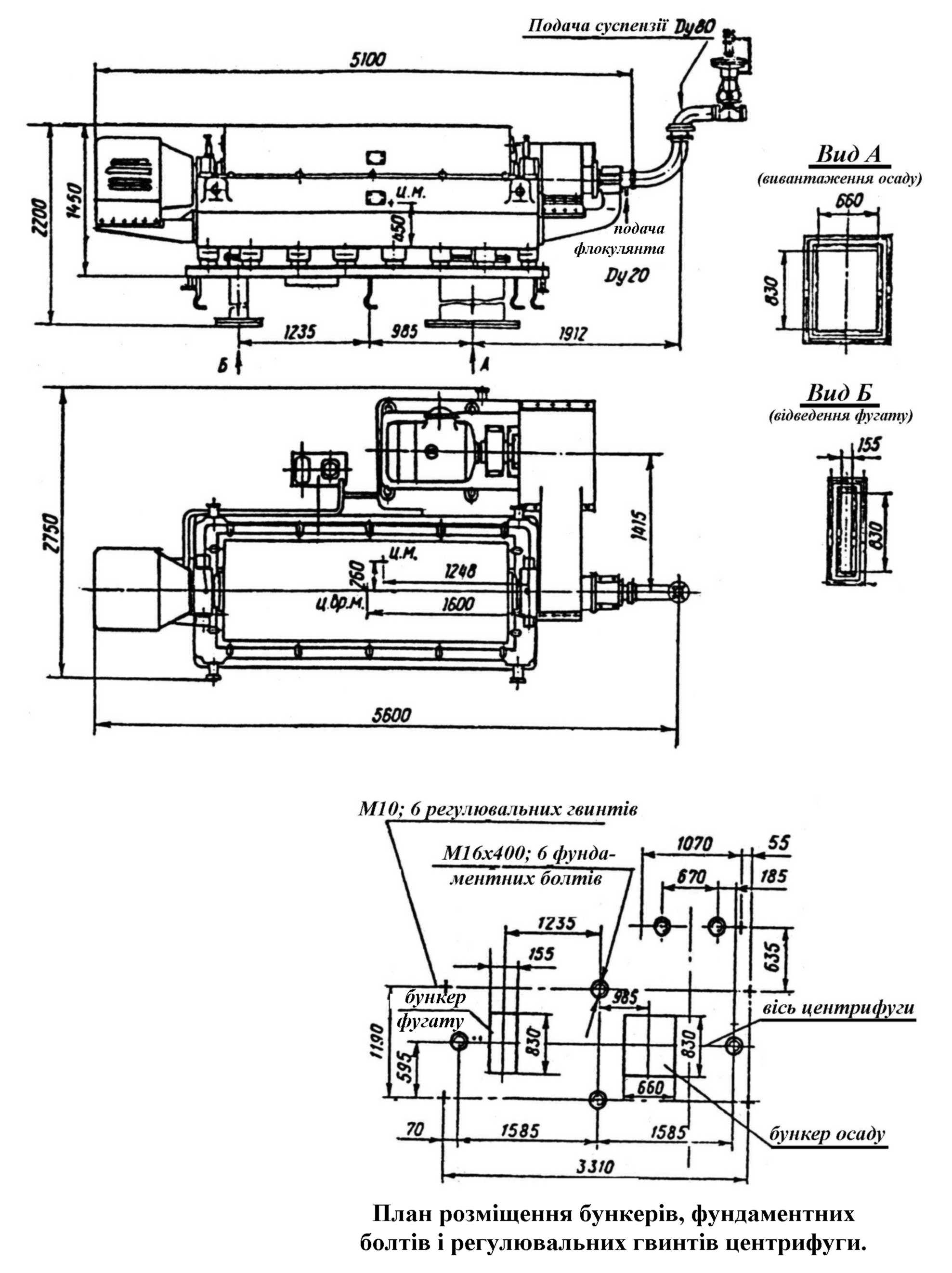

Рисунок 3.53. Габаритні розміри центрифуги ОГШ-631 К-02 і ОГШ-631К-05

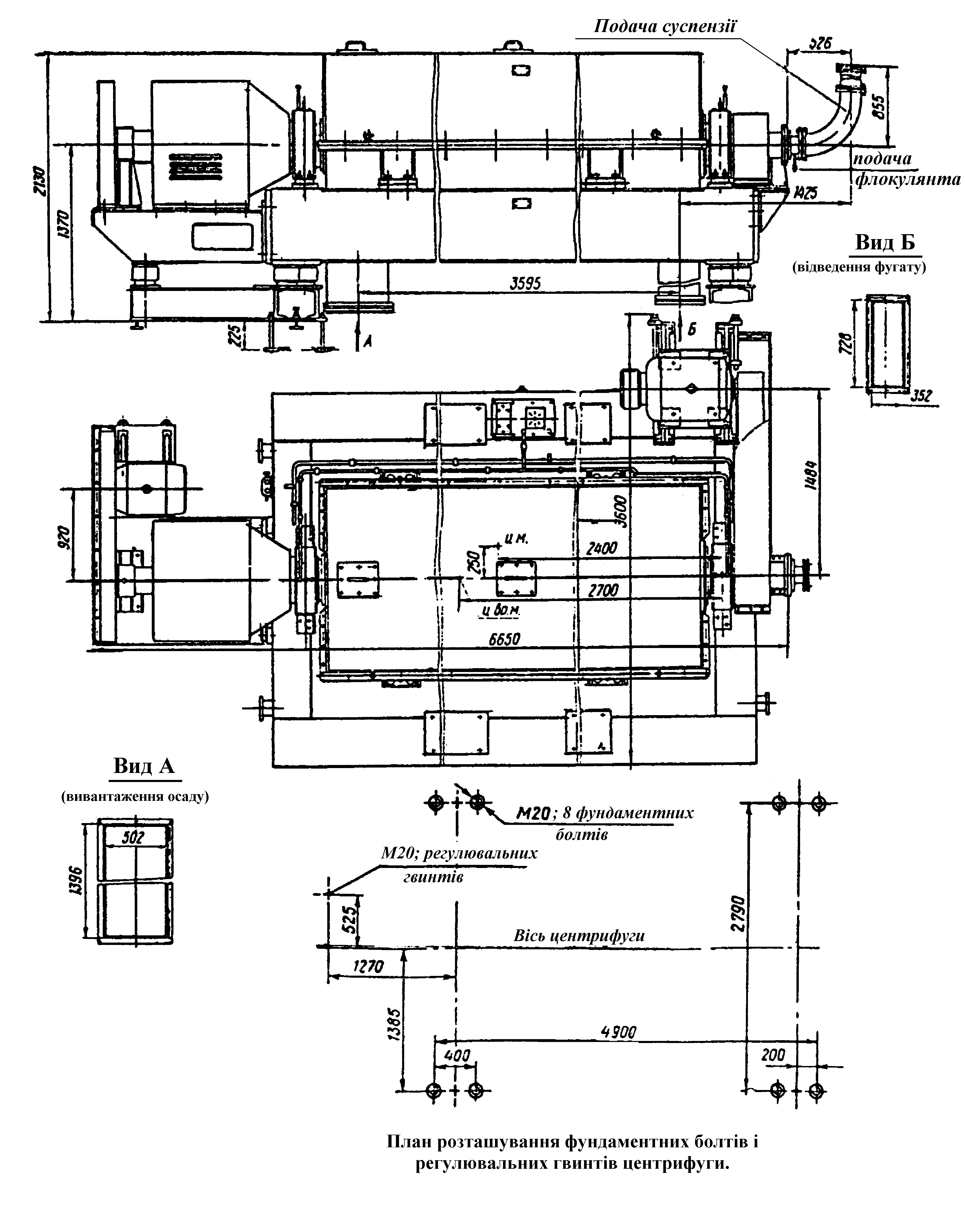

Рисунок 3.54. Габаритні розміри центрифуги ОГШ-1001К-01
Центрифуга ОГШ-501К-11 призначена для зневоднення осадів міських стічних вод. Деталі центрифуги, які стикаються з продуктом, що обробляється, виконані зі сталі 08Х22Н6Т, невибухозахищені. Виготовляється за ТУ 26-01-388-80. Виробник – НВО ім. М.В.Фрунзе, м. Суми.
Центрифуга ОГШ-501К-10 призначена для зневоднення осадів побутових і промислових стічних вод з можливим використанням флокулянтів. При використанні для очистки стічних вод центрифуга компонується додатковим приводом для зміни відносної частоти обертання шнеку з метою застосування її для обробки різних осадів. Центрифуга негерметизована, із невибухозахищеним електрообладнанням. Деталі центрифуги, які стикаються з продуктом, що обробляється, виконані зі сталі 12Х18Н10Т. Виготовляється за ТУ 26-01-388-80. Виробник – НВО ім. М.В.Фрунзе, м. Суми. Комплектність: центрифуга в зборі з головним електродвигуном, маслонасосною станцією, бункерами для вивантаження, віброізолюючим пристроєм, діафрагмовим вентилем з електроприводом, комплектом автоматики.
Центрифуги ОГШ-631К-02 і ОГШ-631К-05 призначені для очистки побутових і промислових стічних вод або розділення суспензій у хімічній та інших галузях промисловості. Центрифуги негерметизовані, із невибухозахищеним електрообладнанням. Деталі центрифуги, які стикаються з продуктом, що обробляється, виконані зі сталі 12Х18Н10Т (ОГШ-631К-02) і сталі 08Х22Н6Т (ОГШ-631К-05). Виготовляється за ТУ 26-01-388-80. Виробник – НВО ім. М.В.Фрунзе, м. Суми. Комплектність: центрифуга з електродвигуном, маслонасосна станція, бункери для вивантаження, віброізолюючий пристрій.
Центрифуга ОГШ-1001К-01 призначена для зневоднення побутових і промислових стічних вод. Центрифуга негерметизована, із невибухозахищеним електрообладнанням. Деталі центрифуги, які стикаються з продуктом, що обробляється, виконані зі сталі 12Х18Н10Т. Виготовляється за ТУ 26-01-388-80. Виробник – НВО ім. М.В.Фрунзе, м. Суми. Комплектність: центрифуга в зборі з головним електродвигуном, маслонасосною станцією, віброізолюючим пристроєм, діафрагмовим вентилем з електроприводом, комплектом автоматики.
Технічна характеристика центрифуг ОГШ-501К-11, ОГШ-501К-10, ОГШ-631К-02 і ОГШ-631К-05 наведена в таблиці 3.3.19.
Таблиця 3.3.19
Технічна характеристика центрифуг ОГШ
Показник |
Марка центрифуги |
|||
ОГШ-501К-11 |
ОГШ-501К-10 |
ОГШ-631К-02 |
ОГШ- 631К-05 |
|
Ротор: |
|
|
|
|
найбільший внутрішній діаметр, мм |
500 |
800 |
630 |
1000 |
найбільша частота обертання, об/хвилину |
2800 |
1650 |
2000 |
1000 |
найбільший фактор розділення |
2190 |
1217 |
1420 |
560 |
відношення робочої довжини ротора до його діаметру |
1,86 |
2,2 |
3,76 |
3,6 |
Електродвигун головного привода: |
|
|
|
|
тип |
4А180М4 |
В250М4 |
4А250М4 |
4АНК250В4 |
потужність, кВт |
30 |
90 |
90 |
110 |
частота обертання валу, об/хвилину |
1470 |
1480 |
1480 |
1500 |
маса, кг |
195 |
750 |
535 |
585 |
Електродвигун маслонасосної станції: |
|
|
|
|
тип |
В63А4 |
- |
В63А4 |
- |
потужність, кВт |
0,25 |
- |
0,25 |
- |
частота обертання валу, об/хвилину |
1370 |
- |
1370 |
- |
маса, кг |
18,5 |
- |
18,5 |
- |
Габаритні розміри з головним електродвигуном, маслонасосною станцією і віброізолюючим пристроєм, мм |
2505× 1965× 1020 |
4500× 2900× 1500 |
5100× 2750× 1450 |
6650× 3600× 2130 |
Останнім часом Науково-виробниче підприємство “Екомаш” (м. Харків, пр. Гагаріна, 43-А) освоїло випуск центрифуг ОГШ-459У (рис.3.55).

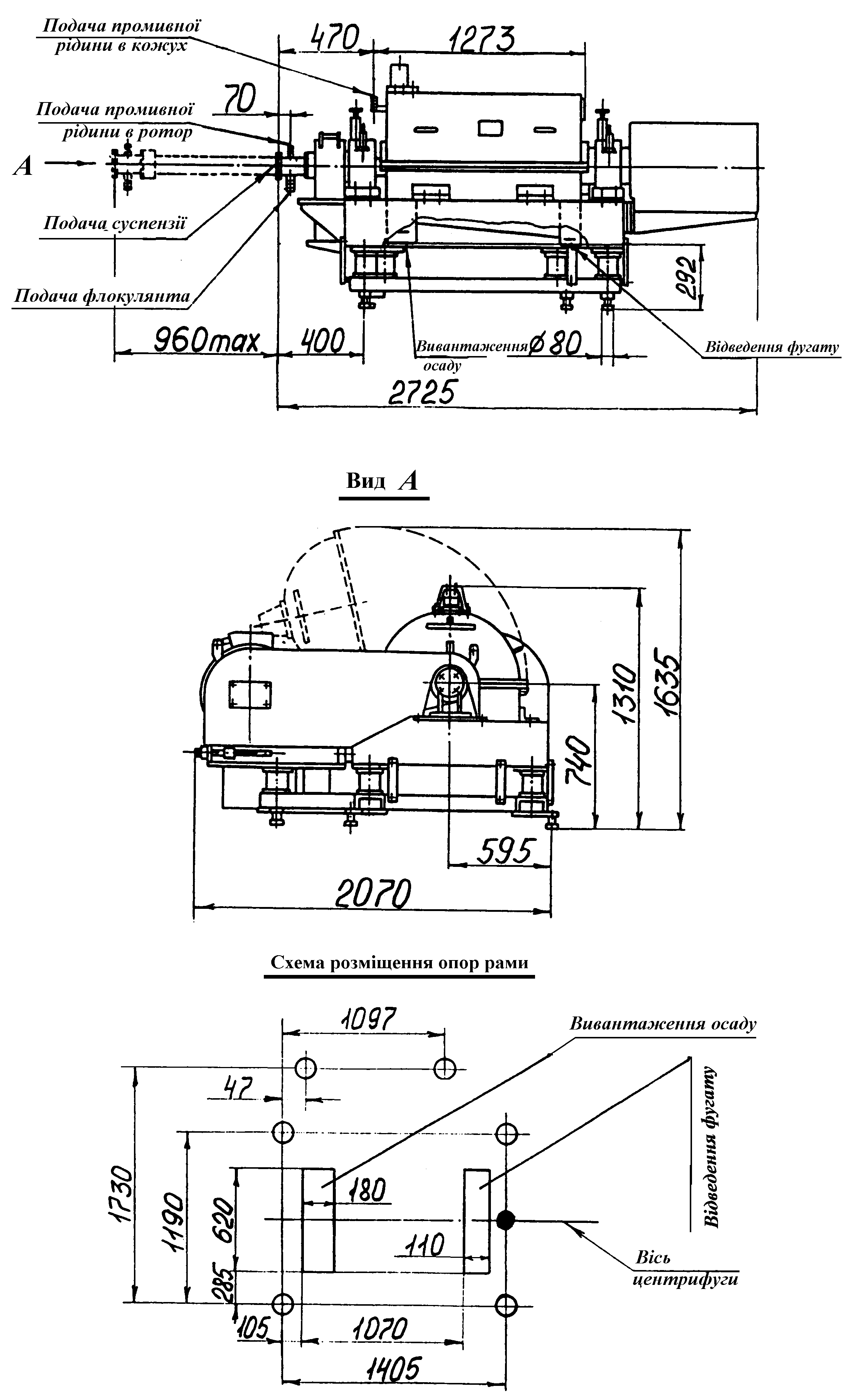

Рисунок 3.55. Габаритні розміри центрифуги
ОГШ-459У-02М-УХЛ4
Ці центрифуги призначені для зневоднення суспензій, шламів та осаду комунальних стічних вод. Вони складаються з осаджувальної горизонтальної центрифуги із шнековим вивантаженням осаду (кеку), маслостанції, електричних пунктів керування і завантажувального пристрою. Центрифуги ОГШ-459У-02М-УХЛ4 випускаються в декількох виконаннях. В кожному із них передбачається дискретне регулювання частоти обертання ротора, а в деяких і дискретне регулювання частоти обертання шнека.
Технічна характеристика центрифуг ОГШ-459У наведена в таблиці 3.3.20.
Таблиця 3.3.20
Технічна характеристика центрифуг ОГШ-459У
Назва параметра |
Значення параметрів для модифікації установки |
|||||
03 |
03М |
01 |
01М |
02 |
02М |
|
Очищення бурових розчинів від твердої фази |
Зневоднення вугільних шламів і суспензій |
Зневоднення осаду комунальних стічних вод |
||||
Частота обертання ротора, макс., об/хв |
3000 |
|||||
Діаметр ротора внутрішній, макс., мм |
450 |
|||||
Відношення довжини ротора до внутрішнього діаметра |
2,22 |
|||||
Маса комплекту ЗІП, кг, не більше |
180 |
|||||
Вертикальне динамічне навантаження на будівельні конструкції, Н, не більше |
130 |
|||||
Експлуатаційний діапазон частоти обертання ротора, об/хв. |
2450-3000 |
1150-2800 |
2450-3000 |
1200-2800 |
1150-3000 |
1150-2800 700-2800* |
Відносна частота обертання шнека, об/хв |
35-39 |
19,5-36 |
35-39 |
19,5-36 |
2-16 |
2-16 |
Номінальна потужність електродвигуна приводу ротора установки, кВт |
30 |
37 |
30 |
37 |
30 |
37 |
Маса установки (без ЗІП), кг, не більше |
2750 |
3050 |
2700 |
3000 |
3000 |
3300 |
Габаритні розміри установки з рамою, мм, не більше: довжина ширина висота |
2615 2100 1240 |
2615 2100 1240 |
2800 2100 1240 |
|||
Концентрація твердих речовин в суспензії по масі, Ст, г/л |
до300 |
до600 |
до500 |
до30 |
||
Концентрація твердих речовин в фугаті, макс., Сф, г/л |
50 без хім. обробки 20 з хім. обробкою |
50 без хім. обробки 20 з хім. обробкою |
10 без хім. обробки 0,5 з хім. обробкою |
|||
Вологість осаду (кеку), % |
60 - 70 |
16 - 25 |
75 - 82 |
|||
Фактор розділення (при максимальній частоті обертання) |
2261 |
2261 |
2261 |
|||
Продуктивність установки по суспензії, м3/годину |
до 15 |
до 25 |
до 10 |
до 15 |
до 15 |
до 16 |
Продуктивність установки по твердій фазі, т/годину |
до 3 |
до 3 |
до 5 |
до 7,5 |
до 2,5 |
до 2,5 |
Продуктивність установки по воді, м3/годину |
30 |
30 |
30 |
|||
Індекс продуктивності, м2 |
2077 |
2077 |
2077 |
|||
Технологічна ефективність розділення суспензії, (Ст-Сф)100/Ст |
без хім. обр. 25-50 з хім. обр. до 85 |
без хім. обр. 70-80 з хім. обр. до 95 |
без хім. обр. 50-60 з хім. обр. 95-99 |
|||
Радіус зливу фугату із ротора, мм |
182,5; 190; 197,5 |
Примітка: * - при застосуванні апаратури з плавним регулюванням частоти обертання головного електродвигуна
