3.3.4. Обладнання для аерації
Для аерації води з метою насичення її киснем у спорудах водопостачання і каналізації використовують різні типи аераторів. Найбільш поширені з них: фільтросні пластини, трубчасті аератори, механічні і пневмомеханічні аератори, аератори кавітаційного типу та ін.
Фільтросні пластини
Для розподілу повітря в аеротенках використовують фільтросні пластини, які закріплюють у залізобетонному лотку. Пластини кріплять металевими смугами, які прижимають гайками на закладних анкерах. Довжина каналу – до 20 м.
На рисунку 3.43 показана схема установки фільтросних пластин.

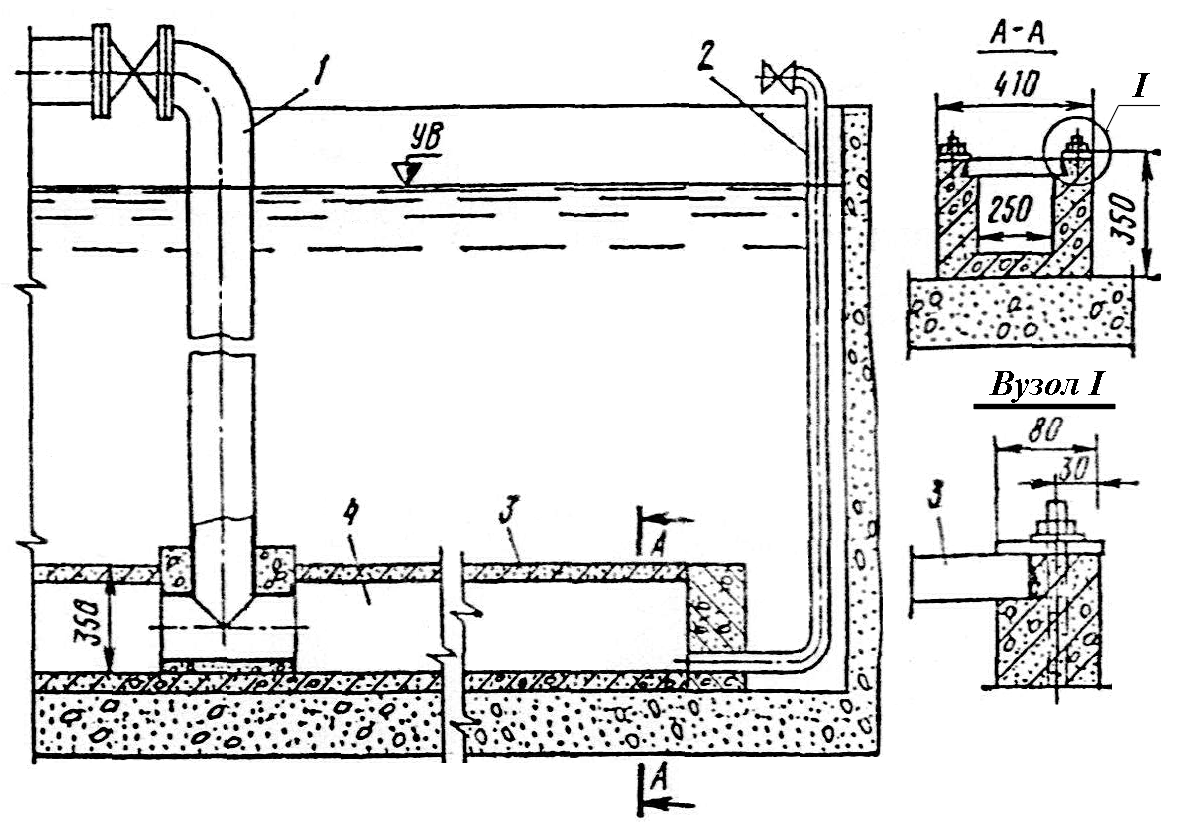

Рисунок 3.43. Схема установки фільтросних пластин:
1 – подача повітря; 2 – повітряний стояк; 3 – фільтросні пластини; 4 – розподільчий лоток
Технічна характеристика
Розміри, мм 300×300×35
Повітропроникність, л/хвилину до 200
Опір, мм вод. ст. 200 (зростає при експлуатації до 700)
Маса, кг 4,7
Трубчасті аератори
Для розподілу повітря в аеротенках використовують також трубчасті аератори.
На рисунку 3.44 показаний трубчастий аератор.

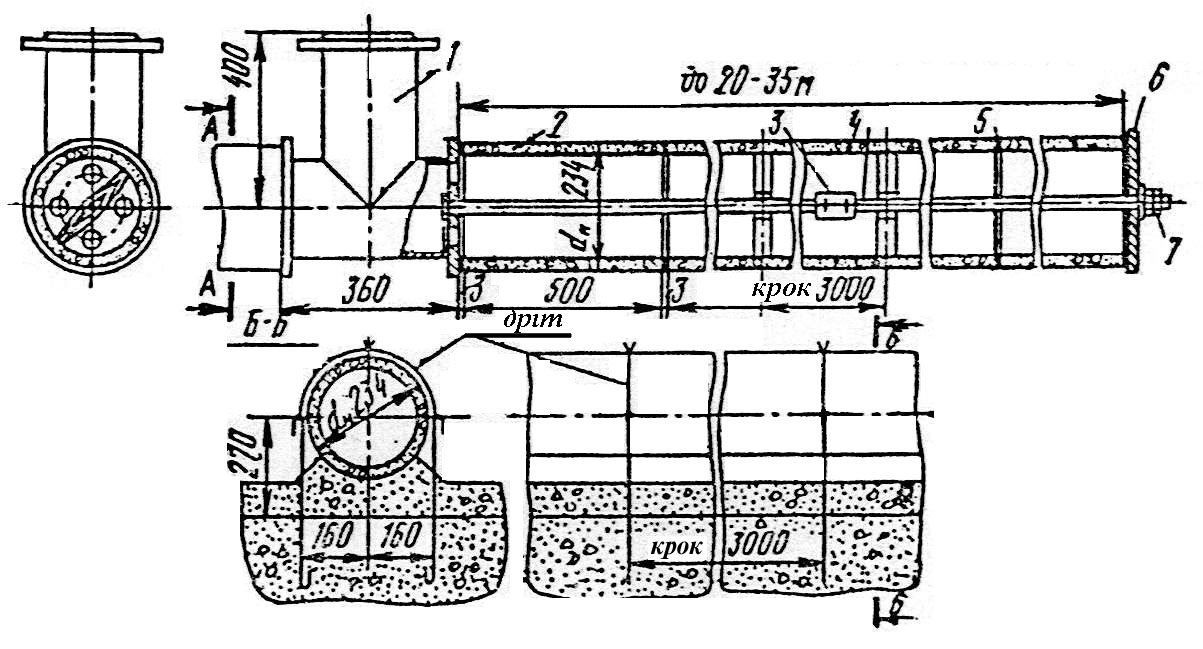

Рисунок 3.44. Схема трубчастого аератора:
1 – повітряний стояк; 2 – фільтросні труби; 3 – проміжна з’єднувальна муфта; 4 – стягувальний тяж; 5 – прокладка; 6 – заглушка; 7 – натяжна гайка
Трубчасті аератори збирають з окремих фільтросних труб у секції за допомогою натяжних гайок і тяжів з проміжними муфтами між трійником стояка і заглушкою. Між трубами укладають гумові прокладки. Довжина секцій труб – до 20-35 м.
Технічна характеристика
Розміри, мм
діаметр зовнішній 234
діаметр внутрішній 180
довжина 500
Повітропроникність, л/хвилину до 160
Опір, мм вод. ст. до 700
Маса однієї труби, кг 14,6
Останнім часом все більшого поширення набувають трубчасті аератори із полімерних матеріалів, наприклад фірми “Екополімер”, які мають ряд конструктивних і технологічних переваг.
Механічні аератори
Механічні аератори призначені для насичення киснем і перемішування стічних вод при очистці їх в аеротенках і оксітенках або при доочистці в біологічних ставках.
Схема механічного аератора наведена на рисунку 3.45.
Механічний аератор складається з електродвигуна, редуктора і ротора (самого аератора). Ротор аератора – це диск з лопатками, розташованими вертикально по відношенню до рівня рідини у споруді, або горизонтальний вал з гребенями. Механічні аератори можуть бути встановлені стаціонарно (на площадках, що спираються на стіни або колони), або на понтонах (в ставках).
Характеристика механічних аераторів наведена в табл.3.3.15.

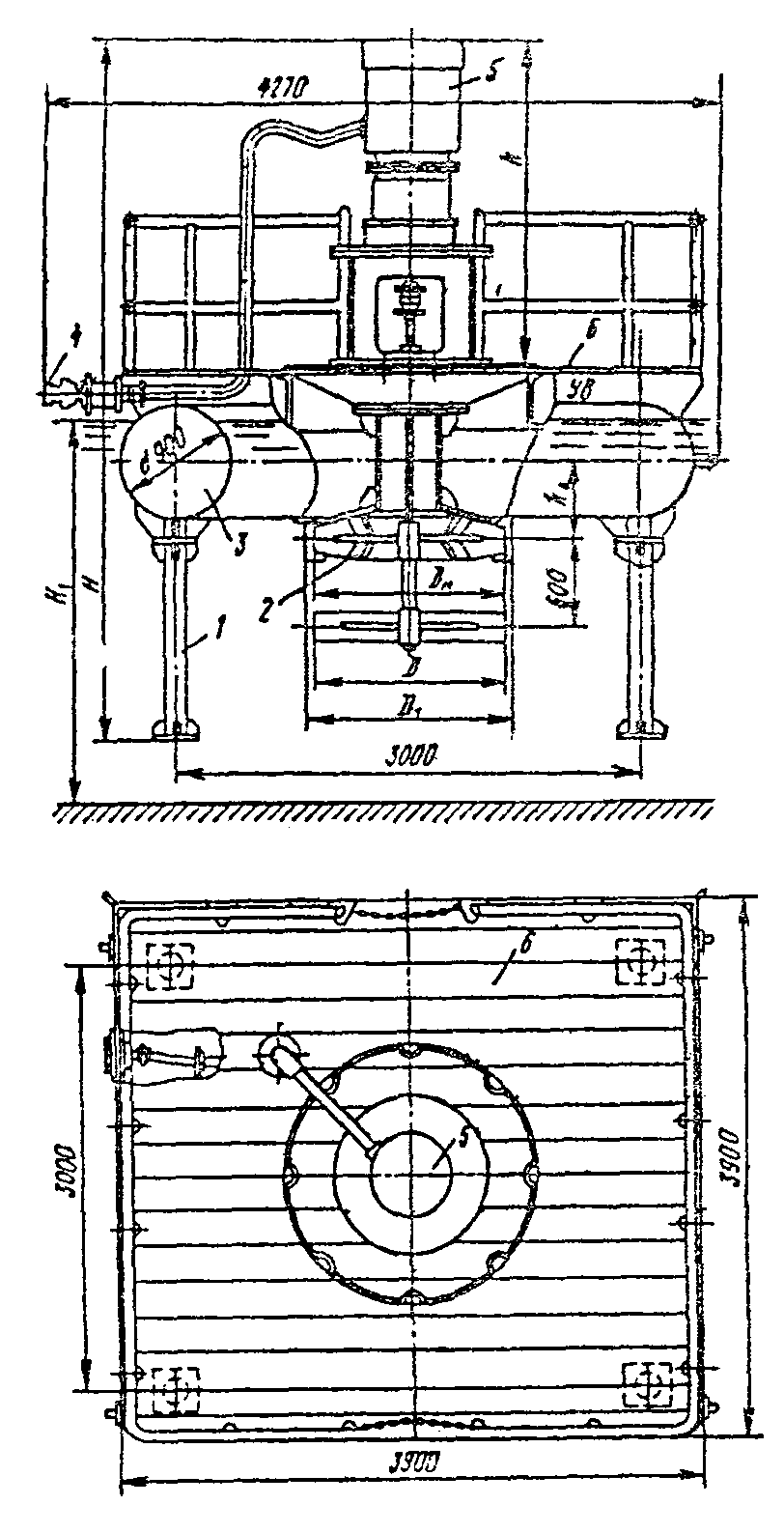

Рисунок 3.45. Схема механічного аератора типу АВО і АВД:
1 – опірні колони; 2 – ротор аератора; 3 – понтон; 4 – вхід кабелю живлення; 5 – електродвигун; 6 – настил-майданчик
Таблиця 3.3.15
Характеристика всмоктуючого (АВО) і двохрядного (АВД) аераторів
Параметр |
Марка аератора |
||
АВО-22-2 (АВД-22-2) |
АВО-40-2 (АВД-40-2) |
АВО-75-2 (АВД-75-2) |
|
Тип привода |
МП01-18ВК-5,74-22/170 |
МП01-30ВК-5,7-40/172 |
МП01-30ВК-5,7-75/172 |
Марка електродвигуна |
АО2-72-6В |
АО2-82-6В |
АО2-92-6В |
(виконання вологоморозостійке) |
|||
Потужність, кВт |
22 |
40 |
75 |
Напруга, В |
380 |
380 |
380 |
Частота обертання ротора, об/хвил. |
170 |
172 |
172 |
Продуктивність за киснем, кг/год |
48,5 (43) |
88 (85) |
160 (150) |
Глибина води, м |
2 (2,5) |
2 (2,5) |
2 (2,5) |
Примітки: 1. Значення в дужках відноситься до аераторів АВД.
2. Зона дії аераторів 6400 м2.
3. Основний матеріал конструкцій – сталь 13Ст3СП
(ГОСТ 380-71) для зварних конструкцій.
Габаритні розміри і маса механічних аераторів наведені в таблиці 3.3.16.
Таблиця 3.3.16
Габаритні розміри (мм) і маса (кг) аераторів АВО і АВД
Марка |
Н |
h |
Dm |
D |
D1 |
H1 |
h1 |
Маса |
АВО-22-2 (АВД-22-2) |
3490 |
1700 |
900 |
1000 |
1170 |
2 (2,5) |
620 (520) |
4790 (4840) |
АВО-40-2 (АВД-40-2) |
4300 |
2060 |
1100 |
850 |
1440 |
2 (2,5) |
575 (475) |
5240 (5370) |
АВО-75-2 (АВД-75-2) |
4390 |
2150 |
1300 |
850 |
1700 |
2 (2,5) |
550 (450) |
5540 (5630) |
Примітка: Значення в дужках відноситься до аераторів АВД.
Виробник – Моршанський завод хімічного машинобудування.
