Нафтозбірні труби

Поворотні нафтозбірні труби призначені для збору нафтопродуктів у нафтоулавлювачах або для збору жирової плівки у горизонтальних відстійниках. Схема поворотної нафтозбірної труби з ручним приводом показана на рис. 3.40, а з електричним приводом – на рис.3.41.

При зборі нафтопродуктів або жирової плівки повздовжня щілина поворотної труби занурюється під рівень рідини до 50 мм.

Технічна характеристика поворотних нафтозбірних труб з ручним та електричним приводом наведена в таблиці 3.3.13.

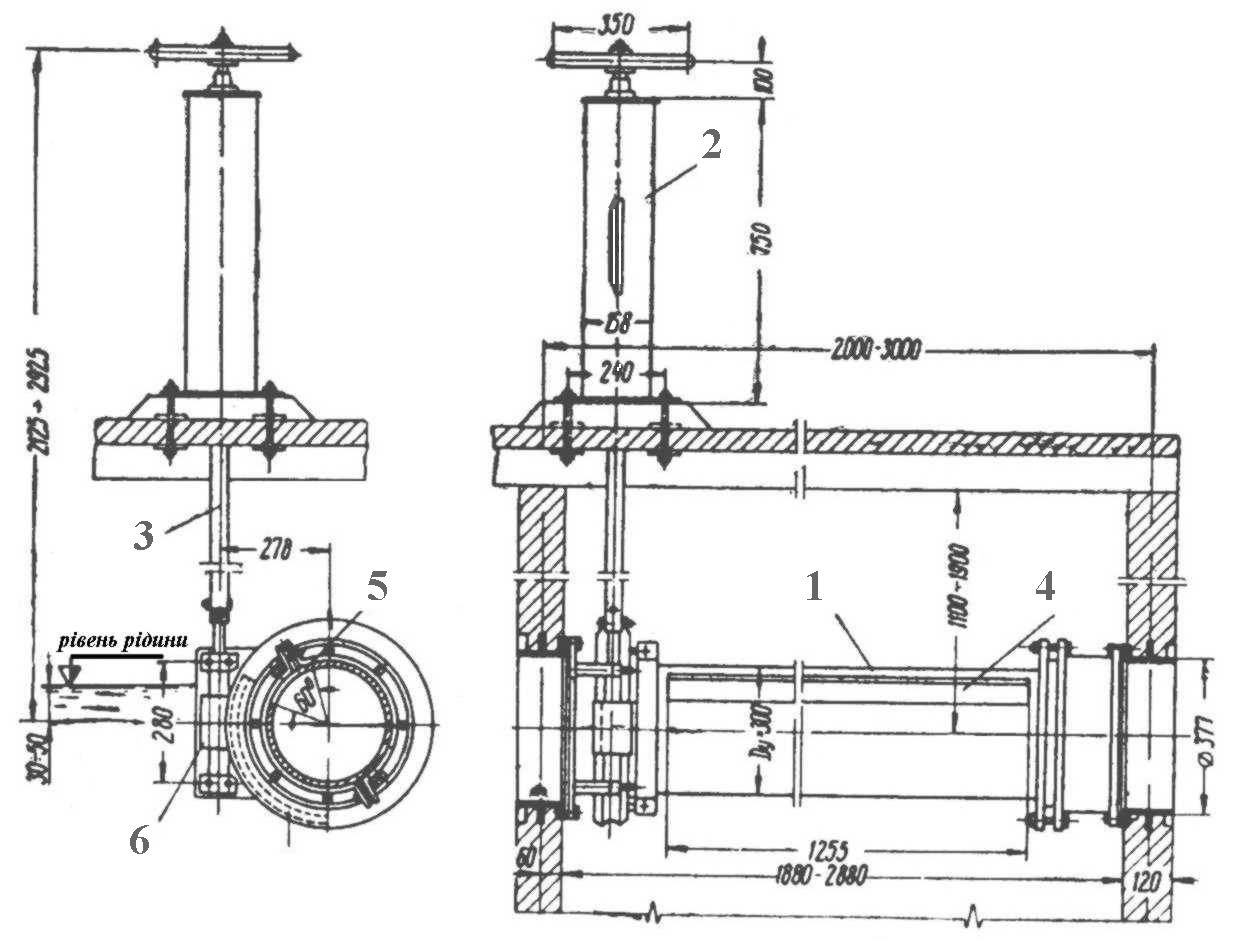

Рисунок 3.40. Поворотна нафтозбірна труба з ручним приводом (Союзводоканалпроект):

1 – поворотна труба; 2 – колонка управління; 3 – вал; 4 – повздовжня щілина в поворотній трубі; 5 – черв’яч-не колесо, закріплене на поворотній трубі; 6 – черв’як, який приводиться в дію ручною колонкою

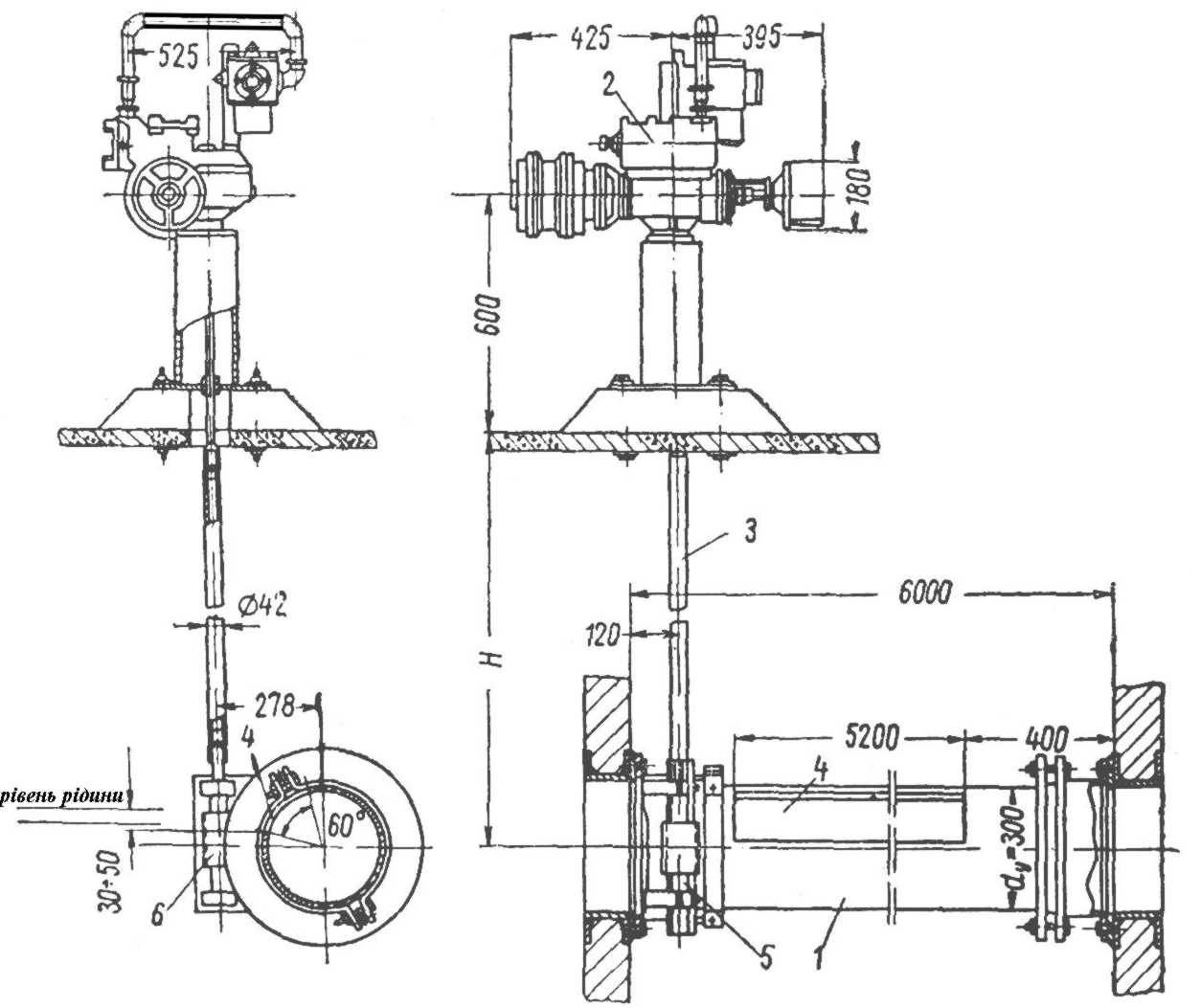

Рисунок 3.41. Поворотна нафтозбірна труба з електричним приводом (Союзводоканалпроект):

1 – поворотна труба; 2 – електропривод; 3 – вал; 4 – повздовжня щілина в поворотній трубі; 5 – черв’ячне колесо, закріплене на поворотній трубі; 6 – черв’як, який приводиться в дію електроприводом

Таблиця 3.3.13

Технічна характеристика поворотних нафтозбірних труб з ручним та електричним приводом (Союзводоканалпроект)

Показник

Тип приводу

ручний

електричний

Умовний прохід, мм

300

300

Кут повороту,º

60

60

Час повороту, с

300

11

Зусилля на маховику, кгс

4

-

Загальна маса труби, кг

350

440

Ширина секції (споруди), в якій встановлюється нафтозбірна труба, м

2-3

6

Електропривод:

тип

-

ЭПВ-10

потужність, кВт

-

0,42

число обертів за хвилину

-

1450

Максимальний обертаючий момент на вихідному валу, кгс.м

-

10

Маса приводу, кг

-

186

Маса трансмісії, кг

-

27

Механізм для згрібання піни у флотаційних установках

Механізм для згрібання піни призначений для збору піни з поверхні води у пінозбірний лоток радіальних відкритих флотаторів. Схема механізму для згрібання піни у флотаційних установках показана на рис.3.42.

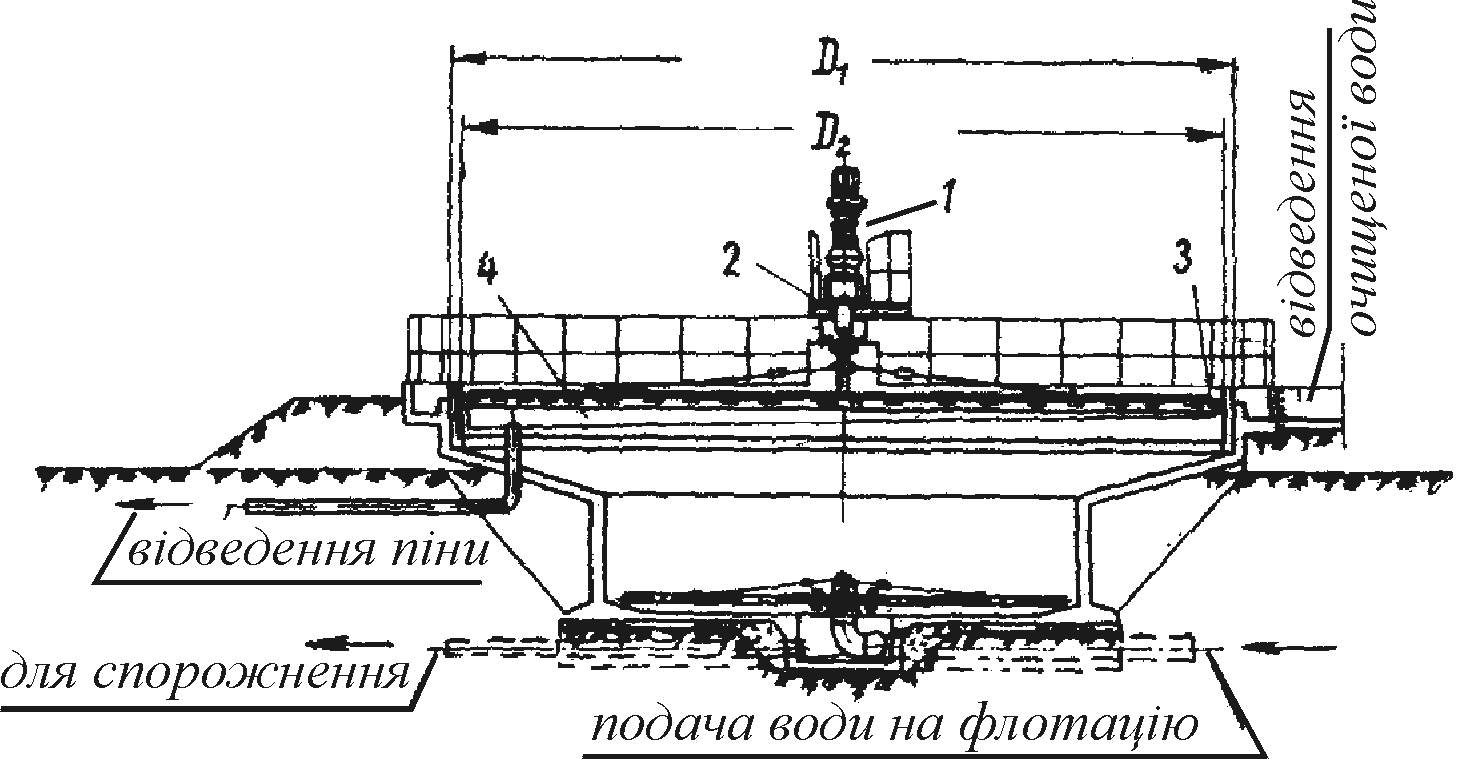

Рисунок 3.42. Механізм для згрібання піни у флотаційних установках:

1 – приводна станція; 2 – опорний підшипник; 3 – лопаті; 4 – пінозбірний лоток

Технічна характеристика механізму для згрібання піни у флотаційних установках наведена в таблиці 3.3.14.

Таблиця 3.3.14

Технічна характеристика механізму для згрібання піни у флотаційних установках(Союзводоканалпроект)

Продуктивність, м3/год

Діаметри, мм

Число обертів лопаті за

1 хв

Електродвигун

Тип редуктора

Маса механізму, кг

флотатора D1

лопаті D2

тип

потужність, кВт

Число обертів за 1 хв

300

8000

7520

0,287

КОМ12-4

1

1500

ВД-ІІІ-1/20-1500-ВЗГ;

ВД-V-2,6/13-1000

900

600

12000

11520

1032

900

15000

14520

1050
