Дробарка каналізаційна молоткова д-3в

Дробарка каналізаційна молоткова (рис. 3.38) призначена для подрібнювання покидьків, які знімаються з грат, встановлених на каналізаційних насосних станціях.

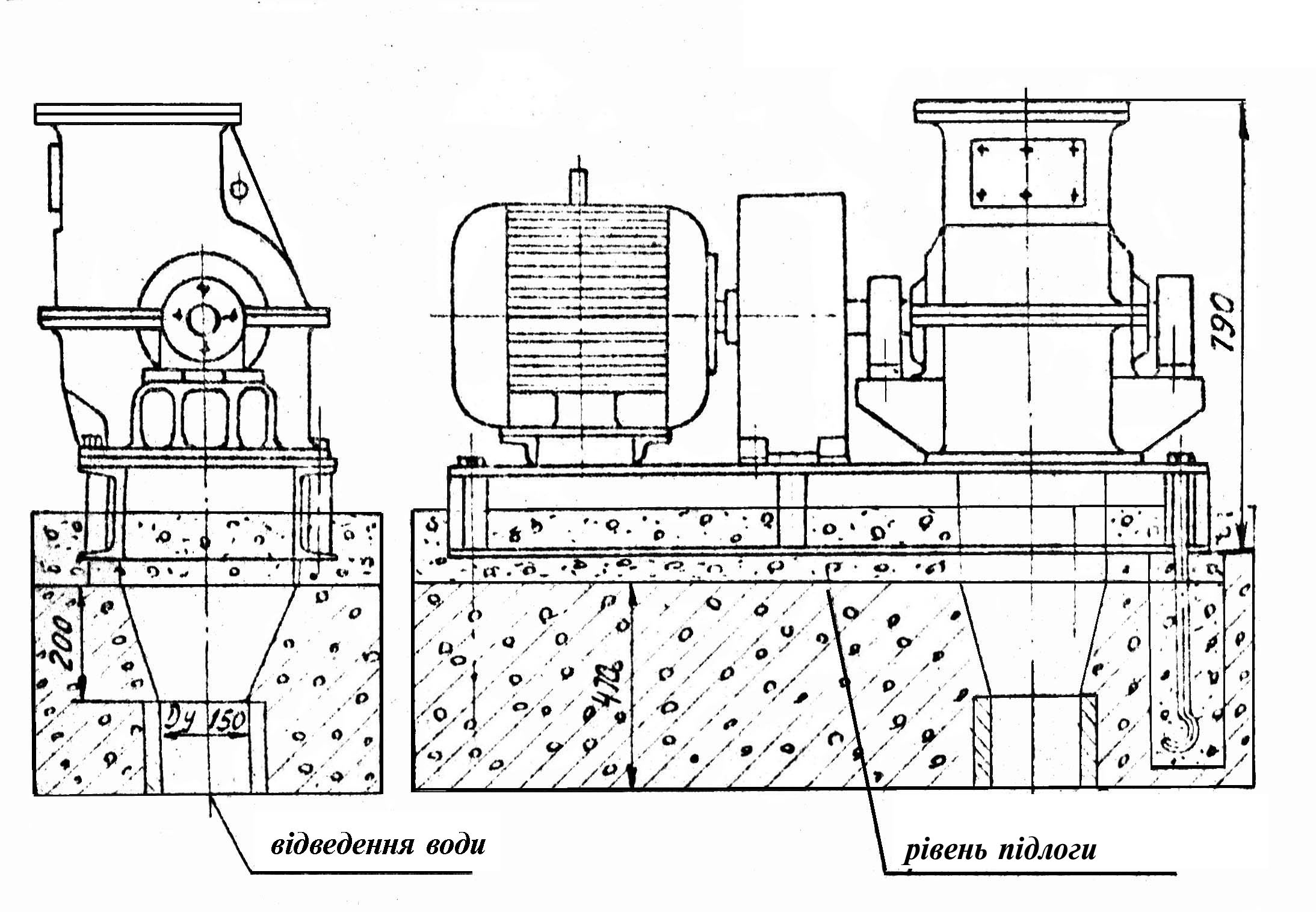

Рис. 3.38. Дробарка каналізаційна молоткова Д-3В

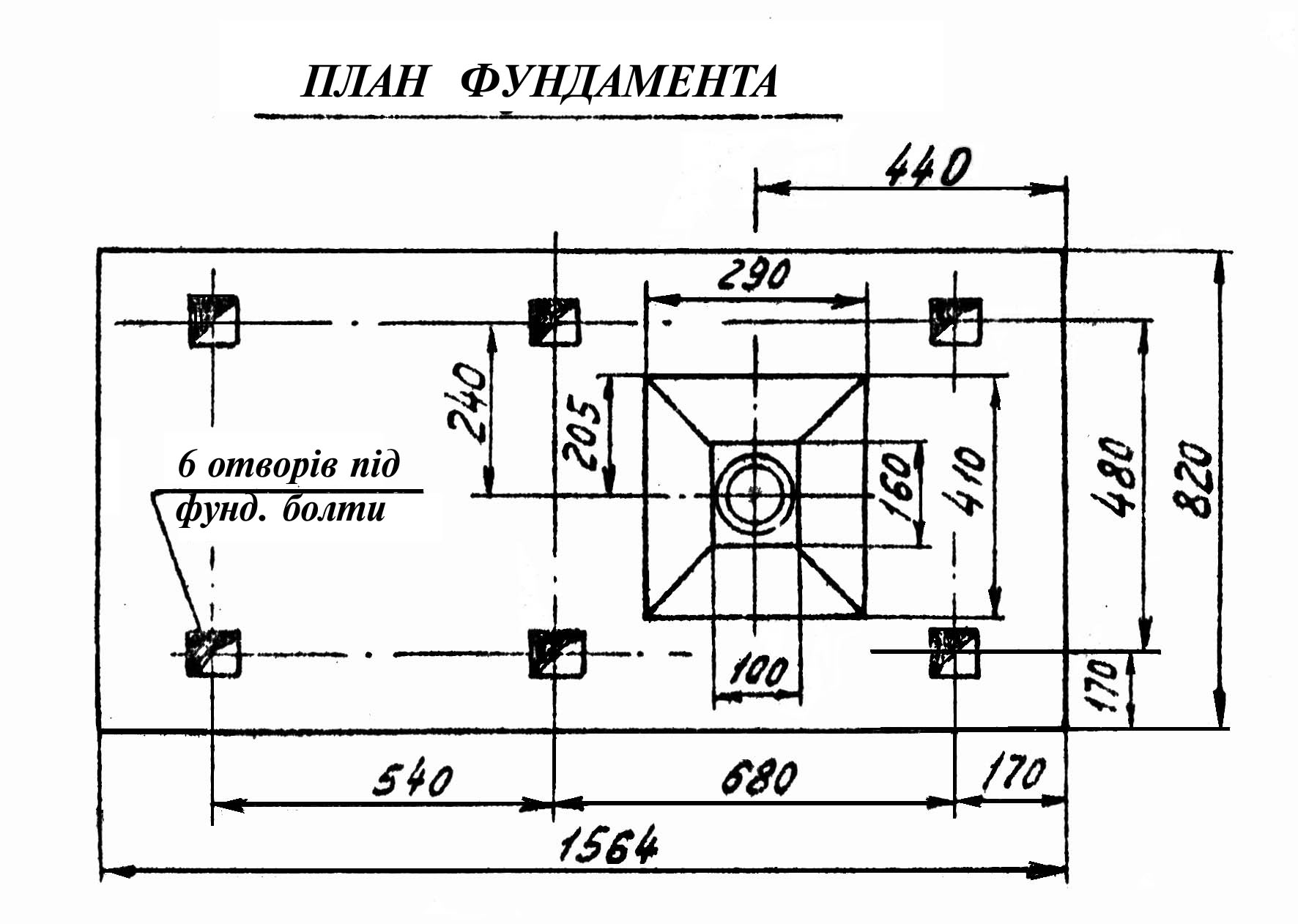

Технічна характеристика дробарки каналізаційної молоткової Д-3В:

Продуктивність, кг/год . . . . . . . . . . . . . 300-600

Привод від електродвигуна типу 4А180

кількість обертів, об/хв . . . . . . . . . . . . 1460

потужність, кВт . . . . . . . . . . . . . . 22

напруга, В . . . . . . . . . . . . . . . . 220/380

Висота завантажувального вікна над підлогою, мм . 800

Габаритні розміри, мм:

довжина . . . . . . . . . . . . . . . . . . . 1300

ширина . . . . . . . . . . . . . . . . . . . 720

висота . . . . . . . . . . . . . . . . . . . 790

Маса, кг . . . . . . . . . . . . . . . . . . . 525

Завод-виробник: Воронезький завод АО “Водмашоборудование”.

3.3.3. Обладнання для згрібання осаду і спливаючих речовин

Для згрібання осаду (до приямків) і спливаючих речовин (до збірних лотків) у піскоулавлювачах, нафтоулавлювачах, відстійниках, флотаторах та інших спорудах застосовують скребкові механізми. Конструктивно ці механізми відрізняються між собою в залежності від форми, призначення та розмірів споруд.

Мулоскребки

Мулоскребки призначені для згрібання осаду, що випадає на дно відстійника, до його центрального приямку.

Схема мулоскребку для первинного радіального відстійника показана на рис.3.39.

Рисунок 3.39. Мулоскребок для первинного радіального відстійника (МосводоканалНДІпроект):

1 – скребкові крила; 2 – платформа; 3 – міст; 4 – приводний візок; 5 – зовнішня колія; 6 – кільцевий струмоприймач

Технічна характеристика мулоскребків, призначених для встановлення у типових первинних радіальних відстійниках діаметром 18-40 м із збірного залізобетону наведена в таблиці 3.3.12.

Таблиці 3.3.12

Технічна характеристика мулоскребків для первинних радіальних відстійників діаметром 18-40 м (МосводоканалНДІпроект).

Розміри, мм			Кількість обертів мулоскребку на годину	Продуктивність за осадом, м3/год	Електродвигун			Маса, кг
D	H	dу			тип	потужність, кВт	кількість обертів за хвилину	частин, що обертаються	загальна (без баласту)
18000	3400	700	3,73; 3,1; 2,35	30; 25; 19	АОЛ2-22-6	1,1	930	5100	7200
24000	3400	900	2,8; 2,32; 1,76	30; 25; 19	АОЛ2-22-6	1,1	930	6640	9460
30000	3400	1200	2,24; 1,86; 1,41	30; 25; 19	АОЛ2-22-6	1,1	930	8650	12000
40000	4000	1700	2,1; 1,65; 1,3	50-30	АОЛ2-31-6	1,5	930	11800	16700
