Измерение токов и сопротивлений
Ток измеряется с помощью образцового шунта:
Im = Um0 / R0
(R0 << Zн)
Для нахождения Zн измерить Um0 и Umн : Zн = R0 Umн / Um0 .
Измерение временных интервалов и скорости изменения напряжения
Временной интервал:
T = x Kp ;
(х – число клеток масштабной сетки)

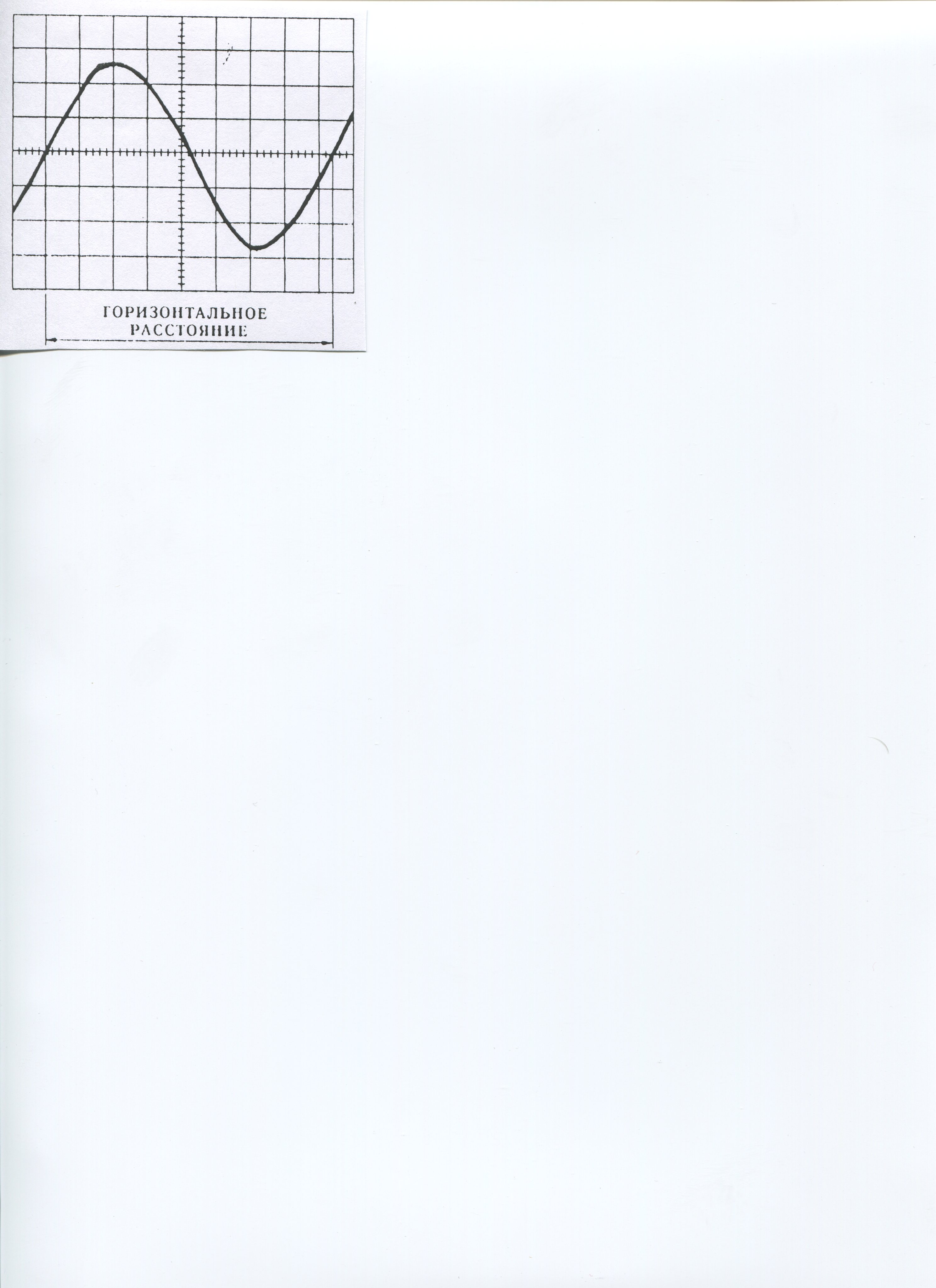

Измерение периода синусоидального
напряжения:
«Х»

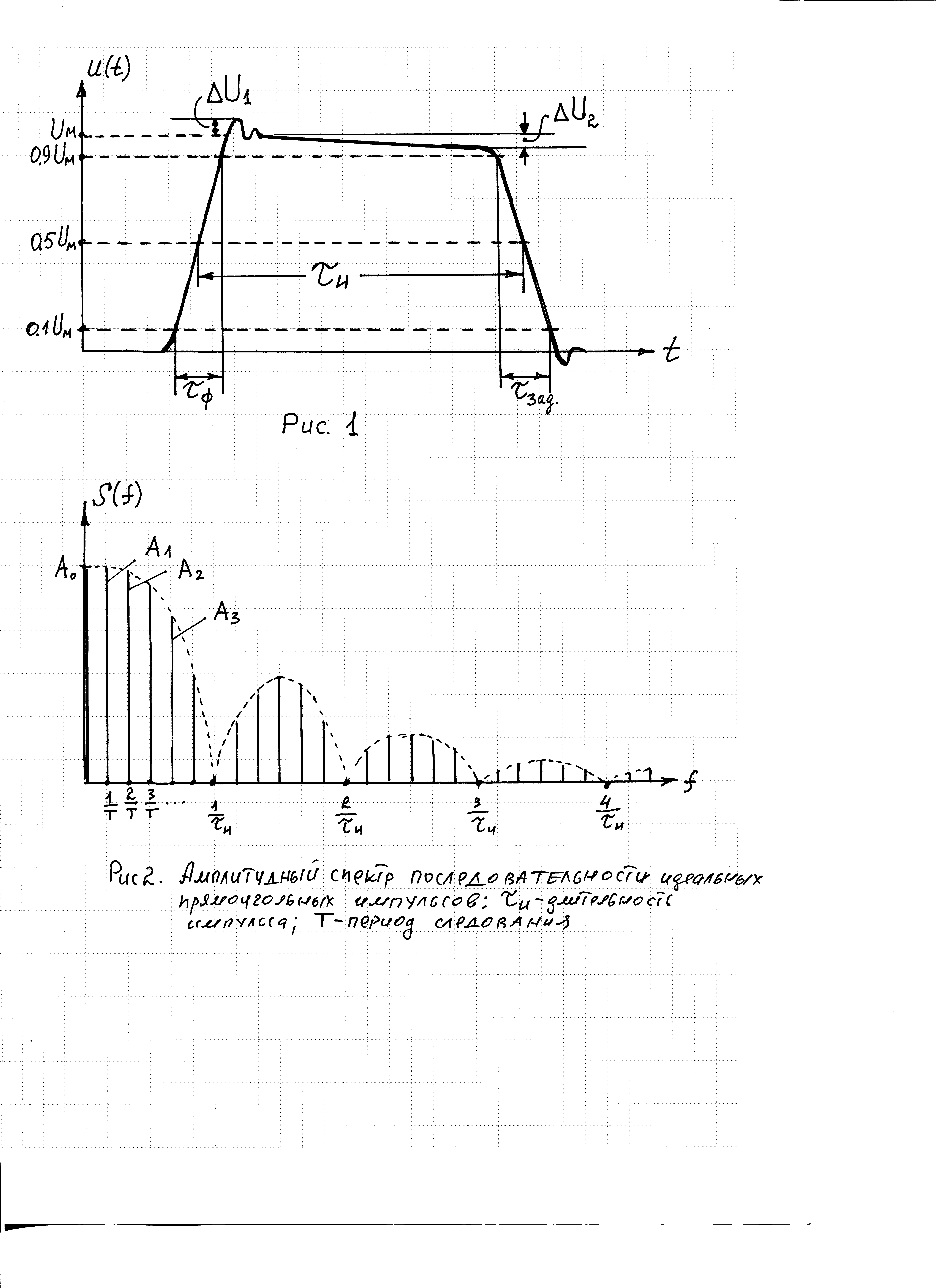

Измерение длительности импульса и времени нарастания фронта импульса: .
-
длительность импульса ;
-
длительность фронта импульса

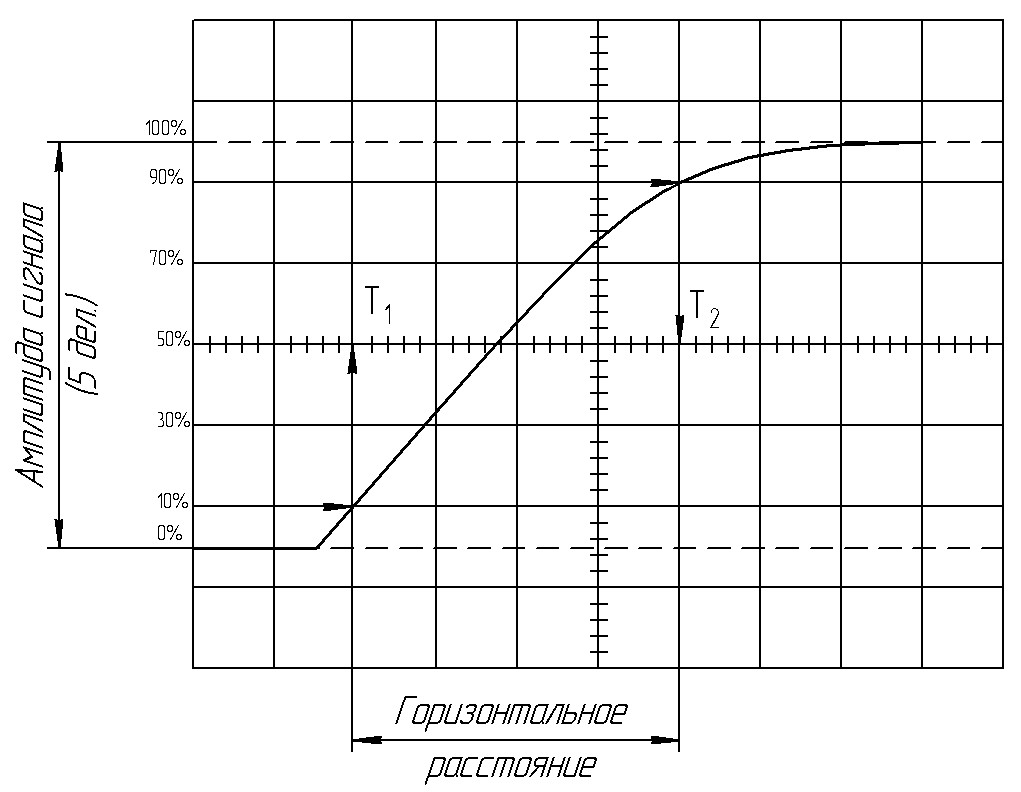

Вид осциллограммы при измерении времени нарастания импульса (фронта импульса)
Измерение частоты
при линейной развертке
при синусоидальной развертке (по фигурам Лиссажу)
на вход Y – напряжение измеряемой частоты fy,
на вход X – напряжение известной частоты f0, развертку отключить.
И
зменять
f0
до получения неподвижного эллипса:
fy = f0 .
При более сложной фигуре – по точкам касания:
fизм = n f0 ,
Измерение фазового сдвига

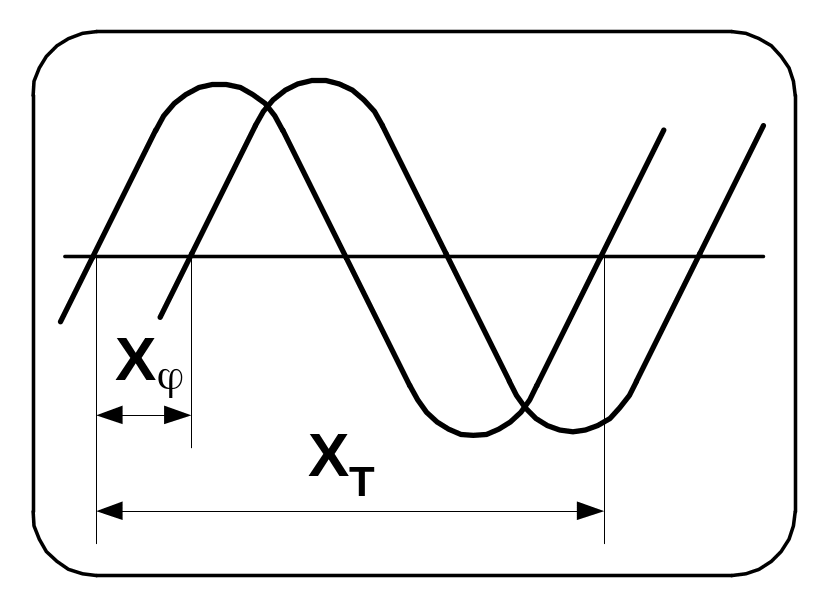

при линейной развертке (в двухканальном осциллографе):

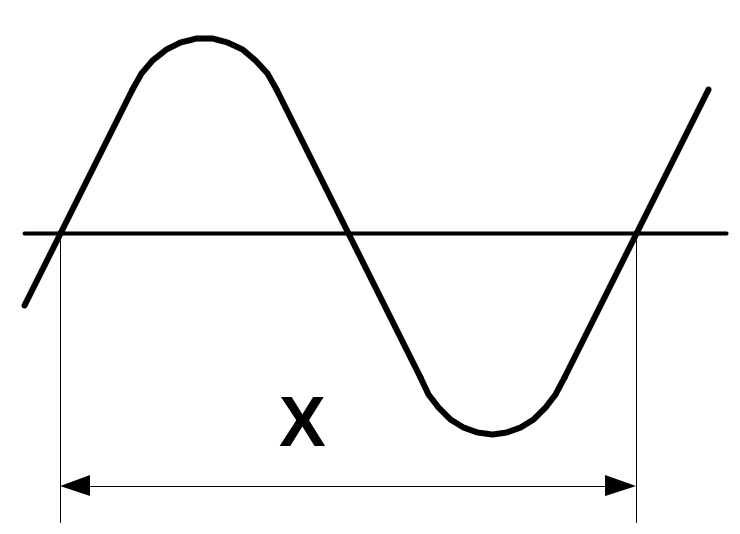

при синусоидальной развертке:
Измерение коротких импульсов
стробоскопическим осциллографом.
Принцип:

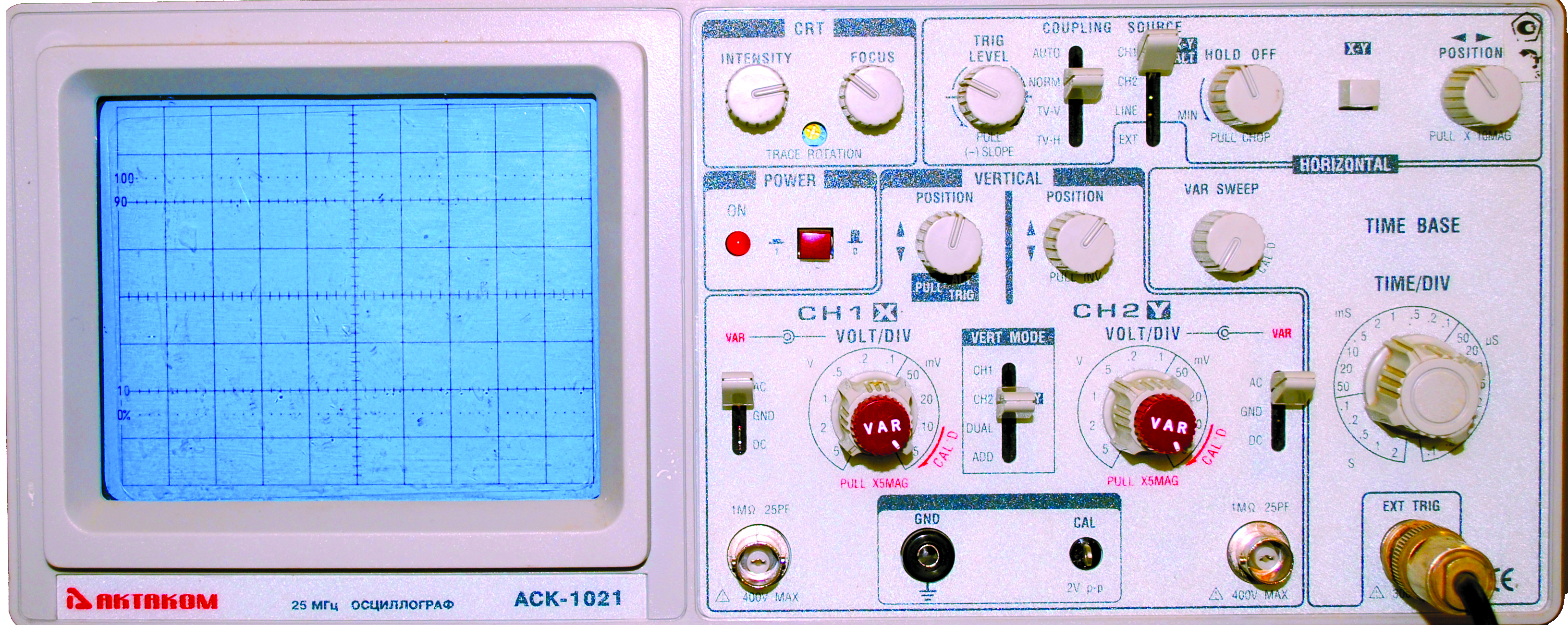

Передняя панель осциллографа АСК-1021
6. Измерительные преобразователи неэлектрических величин.
Тема 1: преобразователи перемещений (пп)
резистивные, индуктивные, трансформаторные, струнный
Назначение ПП- давать на выходе электрическую величину (ток, напряжение), зависящую от механической величины - длины.
1. РЕЗИСТИВНЫЕ ПП
1.1. Реостатный
Принцип действия
падение напряжения на резисторе пропорционально его длине
Математическая модель: lх=lнUх /Uн
погрешность Rн/Rv
1.2.Тензопреобразователь
Принцип действия
при удлинении проводника его сечение уменьшается,, сопротивление увеличивается, по изменению сопротивления судят об изменении длины.
Особенность - чувствительны к изменению температуры.
2. ИНДУКТИВНЫЕ ПП
Cхема
Принцип действия
изменение положения якоря изменяет индуктивность и, соответственно, индуктивное сопротивление обмотки.
М
атематическая
модель:
L
w20S/d,
где S и d- площадь и толщина воздушного зазора,
xL =2fLS/d
Особенность - существенно нелинейная зависимость индуктивного сопротивления от зазора, что очень неудобно.
Поэтому: Вариант индуктивного ПП
Характеристика
П
ринцип
действия
при изменении положения якоря один зазор увеличивается, другой уменьшается, так же изменяются индуктивные сопротивления. Схема измерения реагирует на разницу.
Математическая модель: xL d в пределах d=(0,30,4)d0
3. ТРАНСФОРМАТОРНЫЕ ПП
Схема
П
ринцип
действия
МП, созданный w1, индуктирует в w2 ЭДС, которая измеряется. Значение МП, следовательно, ЭДС, зависит от воздушного зазора.
