Наблюдение формы электрических сигналов
Основное назначение ЭЛО – наблюдение формы электрических сигналов.
Исследуемый сигнал подать на открытый вход Y, генератор развертки должен быть включен
[открытый
вход
Y
(
)
– для
исследования сигналов
любой формы,
закрытый вход (~) – для исследования переменной составляющей сигнала].
Синхронизировать развертку в режиме внутренней синхронизации.
[– установить режим синхронизации «внутренняя»;
– вывести регулятор «уровень» до нуля; –установить «уровень» до получения неподвижного устойчивого изображения осциллограммы сигнала].
Установить такую частоту развертки, чтобы на экране наблюдалось 2 или 3 периода исследуемого сигнала.
Для проведения измерений предварительно выполнить калибровку усилителя Y с помощью калибратора амплитуды
[– переключатель К0 перевести в положение «Калибровка»
– при необходимости установить потенциометром «Чувствительность» необходимое отклонение (в делениях шкалы) между штриховыми линиями, созданными амплитудами напряжения калибратора].
Измерение параметров электрических сигналов
ЭЛО непосредственно измеряют U, f, φ и Δt (все другие величины предварительно необходимо преобразовать в напряжение).
Ось Y
Алгоритм измерения:
1.устанавливается цена деления
оси у - Су,
В/дел - переключателем ДН;
2.устанавливается цена деления
оси х - Сх,
мс/дел – переключателем
развертки;
3.устанавливается неподвижность
изображения –
Ось Х синхронизацией
4.мгновение t опредеделяется
умножением числа
делений вдоль х на Сх ;
5.напряжение uвх в это мгновение опредеделяется умножением числа делений
вдоль у на Су.
ПРИМЕЧАНИЕ:
- коэффициент развертки, мс/дел;
-
коэффициент отклонения, В/дел.
Измерение напряжений
Синусоидальное напряжение
А). Развертку отключить:

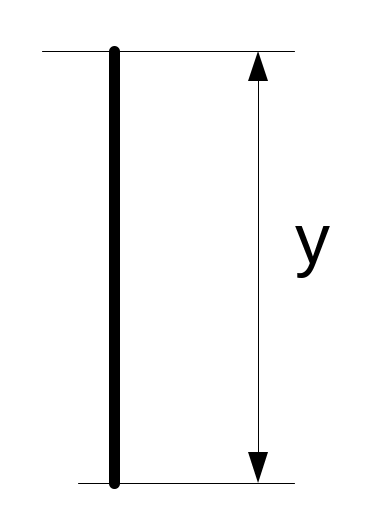

Um = (y/2) К0 .
y- двойная амплитуда синусоиды.
Б) При включенной развертке:

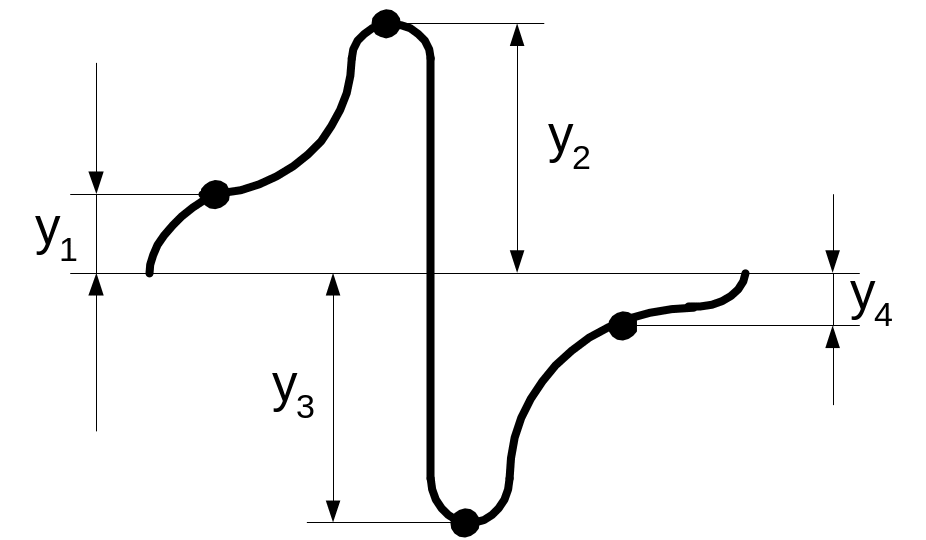

Несинусоидальное напряжение
(
измерение
мгновенных значений напряжения).
При включенной развертке:
ui = yi К0 .
Точность измерения напряжения 3 .
