Электронно-лучевая трубка
Назначение –преобразовать изменение напряжения во времени в положение светящейся точки в пространстве.

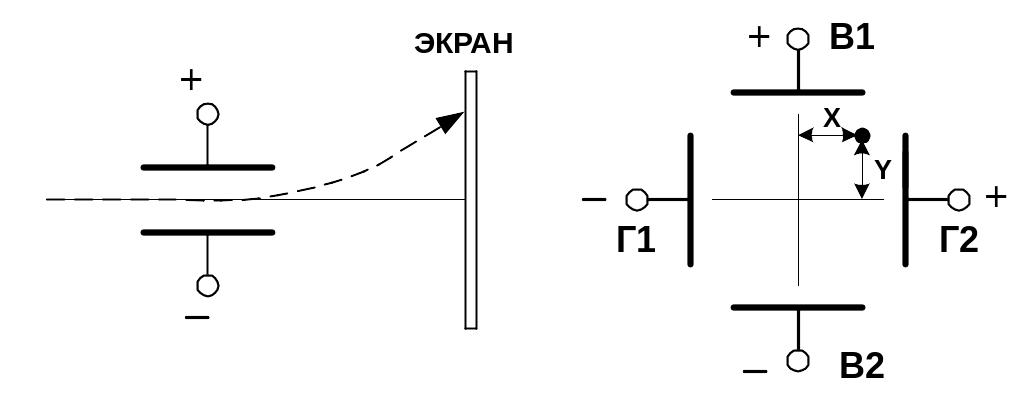

Схема
П
ринцип
действия
Светящаяся точка на экране, созданная электронным лучом, отклоняется пропорционально напряжению на пластинах, между которыми проходит луч. Благодаря послесвечению экрана видна траектория отклонения.
Математическая модель
lx=Suверт – отклонение точки вдоль оси х
ly=Suгориз - отклонение точки вдоль оси у
S- чувствительность, (0,55мм/В) uверт, uгориз – напряжения между вертикальными и между горизонтальными пластинами.
Принцип действия основан на электростатическом управлении потоком электронов.
y = Sэлт (Uв1 – Uв2); x = Sэлт (Uг1 – Uг1).
Устройство и принцип работы
ПОНЯТИЕ ЭЛО
Назначение – наблюдение и измерение напряжения, быстро изменяющегося во времени («быстро» – со скоростью большей, чем может воспринять зрение (>1Гц? >10Гц?)).
Принцип действия
Светящаяся точка на экране отклоняется по вертикали измеряемым напряжением (uвх), по горизонтали – напряжением развертки (uр). В результате светящаяся линия изображает зависимость uвх(uр).
Чаще всего uр=kt и изображается uвх(t).
Иллюстрация

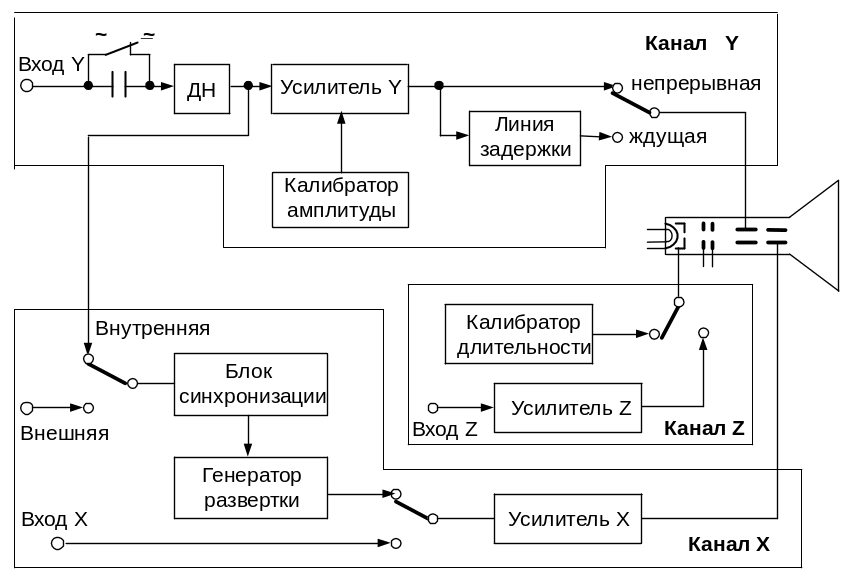

Структурная схема эло
Двухканальные ЭЛО: два канала вертикального отклонения Y1 и Y2 и высокочастотный коммутатор, поочередно подключающий каналы к пластинам Y.
Двухлучевые ЭЛО: два канала Y1 и Y2 и двухлучевая ЭЛТ.
исследуемый
сигнал – на вход
Y,
генератор развертки –
включен,
на экране – осциллограмма
исследуемого сигнала.
Развертка в эло
Развертка – процесс перемещения луча в горизонтальном направлении в функции времени.
Виды развертки: ● линейная; ● синусоидальная; ● круговая.
Типы развертки: ♦ непрерывная; ♦ ждущая.
Развертка осуществляется генератором развертки.
Линейная развертка uр = kt
Непрерывная развертка

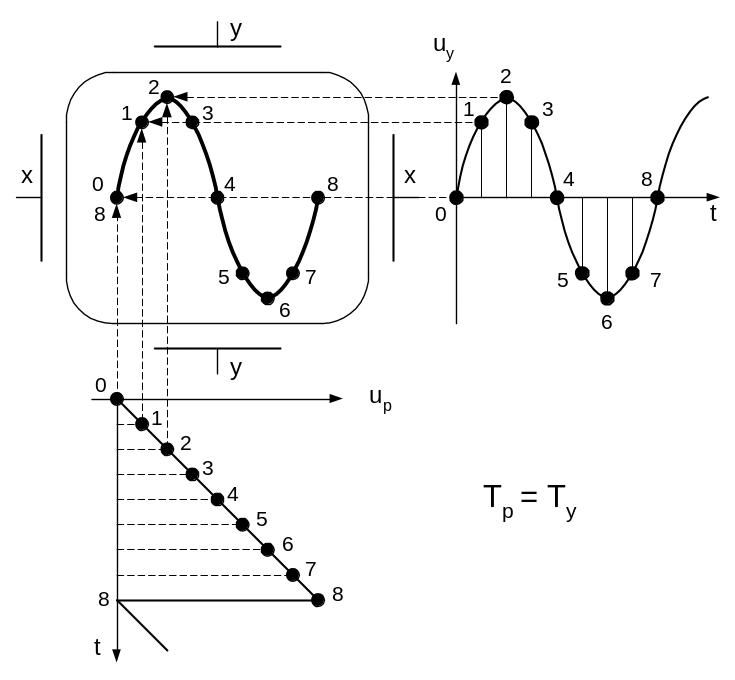

Осциллограмма повторяет форму сигнала во времени.
Реальная форма uр:
Тр = Тпр + Тобр
Чтобы осциллограмма не искажалась, на время обратного хода луча ЭЛТ гасится.
Синхронизация развертки
– для получения неподвижной устойчивой осциллограммы.
Синхронизация – процесс принудительного генерирования ГР напряжения с частотой (fр), равной (кратной) частоте исследуемого сигнала (fy).
Условие синхронизации: fy = n fp , Tp = n Ty (n – целое число).
Виды синхронизации: ♦ внутренняя; ♦ внешняя.

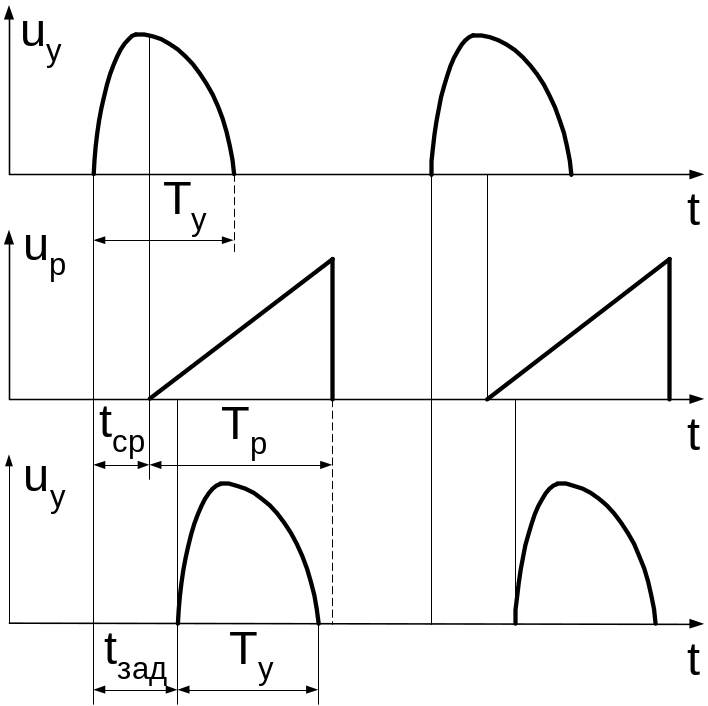

Ждущая развертка
ГР переводится в ждущий режим.
Линия задержки смещает исследуемый сигнал на время, необходимое для запуска ГР.
Лекция 10 ЭЛО (ТЕХНОЛОГИИ ИЗМЕРЕНИЙ)
