`ВвТЭ
Лекции
Лекции 2 для РЭС. Средства измерения.
Классификация средств измерений
Измерения проводят с помощью средств измерений – технических средств, имеющих нормированные метрологические характеристики.
По функциональному назначению средства измерений подразделяются следующим образом:
Мера – средство измерений, предназначенное для воспроизведения физической величины заданного размера. Например, калибр-диаметр - однозначная мера, набор гирь – набор мер, микрометр – многозначная мера.
Измерительный преобразователь - средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но неподдающийся непосредственному восприятию наблюдателем.
Измерительный преобразователь, на который подается измеряемая величина, называется первичным измерительным преобразователем. Измерительный преобразователь, предназначенный для изменения размера величины в заданное число раз, называют масштабным измерительным преобразователем.
Измерительные преобразователи в зависимости от вида (аналоговый, кодированный) входного и выходного сигнала делятся на три группы:
− аналоговые измерительные преобразователи, у которых на входе и на выходе аналоговые сигналы;
− аналого-цифровые измерительные преобразователи, имеющие на входе аналоговый, а на выходе – кодированный сигнал;
− цифро-аналоговые измерительные преобразователи, у которых
на входе кодированный сигнал, а на выходе – аналоговый.
Измерительный прибор – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.
Измерительный прибор, показания которого являются непрерывной функцией изменений измеряемой величины, называется аналоговым измерительным прибором.
Измерительный прибор, автоматически вырабатывающий дискретный (кодированный) сигнал измерительной информации и дающий показания в цифровой форме, называют цифровым измерительным прибором.
В зависимости от того, допускают ли измерительные приборы только считывание показаний или допускают считывание и регистрацию или только регистрацию показаний, они относятся либо к показывающим, либо к регистрирующим измерительным приборам.
Информационно-измерительные системы – совокупность функционально объединенных измерительных, вычислительных и других вспомогательных технических средств для получения измерительной информации, ее преобразования, обработки с целью представления потребителю (в том числе, ввода в АСУ) в требуемом виде либо автоматического осуществления логических функций контроля, диагностирования, идентификации (т.е. определения).
Информационно-измерительные системы применяют для испытаний крупных объектов, т.е. когда необходимо измерять большое число физических величин, производить обработку измерительной информации, воздействовать на объект в процессе испытаний и т.д.
Разновидность информационно-измерительных систем - информационно-вычислительные комплексы, которые представляют собой автоматизированные средства измерений и обработки измерительной информации. Их отличительная черта – наличие в комплексе свободно программируемой ЭВМ, которая используется не только для обработки результатов измерения, но и для управления самим процессом измерения.
Для выполнения массовых технологических измерений применяют измерительные установки.
Измерительная установка – это совокупность функционально и конструктивно объединенных средств измерений и вспомогательных устройств, предназначенных для рациональной организации измерений. Электроизмерительные установки используют, например, для градуировки и поверки электроизмерительных приборов.
По метрологическим характеристикам все средства измерений делятся на образцовые и рабочие.
Образцовые средства измерений предназначены для поверки с их помощью других (рабочих) средств измерений.
Рабочие средства измерений используют для всех измерений, кроме измерений, связанных с поверкой, т.е. передачей размера единиц величин.
НЕКОТОРЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИ.
Диапазон измерений – область между наибольшим и наименьшим значениями, которые могут быть измерены с нормированной погрешностью
Нормирующее значение:
конечное значение диапазона измерений – при равномерной шкале и нулевой отметке на краю диапазона
сумма модулей пределов измерений – если 0 внутри диапазона
длина шкалы в единицах длины – если шкала существенно неравномерна
Чувствительность S – производная от выходной величины l по входной x:
S=dl/dx
Если чувствительность постоянна во всем диапазоне,
S=l/x ( например, делений/вольт)
Постоянная прибора C= 1/S (например, В/дел.)
Мощность, потребляемая из измеряемой цепи
Частота измеряемого тока ( напряжения).
Время успокоения - интервал времени от подключения прибора до момента, когда
отклонение 1% длины шкалы. ВУ должно быть 4с.
Вариация показания –наибольшая разность показания при одном и том же значении измеряемой величины 2.
2.ПОГРЕШНОСТИ СИ.
Основная – Погрепшность при нормальных (допустимых для данного СИ) условиях.
Дополнительная – Погрешность, вызванная отклонением условий от нормальных.
Абсолютная погрешность - это разность между показанием СИ хп и истинным значением измеряемой
величины х: = х - хп
Относительная
погрешность
- это отношение
абсолютной погрешности к
истинному (действительному)
значению:
Приведенная
погрешность
- это отношение
абсолютной погрешности к
нормирующему
значению ХN:
Погрешность может быть аддитивная: не зависит от х
мультипликативная - прямо пропорциональна х, так что
в
общем случае: аддитивная
мультипликативная
Погрешность СИ характеризуется его классом точности.
Класс точности – обобщенная характеристика прибора, определяемая пределами допускаемых погрешностей
Стандарт «Классы точности средств измерений» предусматривает 4 разновидности классов точности, соответственно, 4 формы выражения погрешностей:
(например, 1,5):
Это значит, что во всем диапазоне максимальная абсолютная погрешность, = Xн/100.
называется «предел допускаемой приведенной основной погрешности».
Пример. Амперметр с пределом измерения 100А, на циферблате которого указано 1,5 имеет во всем диапазоне абсолютную погрешность не более 1,5 А.
2
.
.
(например,
1.5). То же, что п.1, но
и Хн
выражаются в единицах длины
шкалы. Применяется
для приборов с существенно неравномерной
шкалой.
Пример.
Мегоомметр с пределом измерения 100
МОм,
длина части шкалы, соответствующая
диапазону измерений, 100мм.
На циферблате указано 1,5 . Это значит,
что во всем диапазоне абсолютная П не
более 1,5 мм.
3. , например, 1,5 Это значит, что во всем диапазоне допускается максимальная относительная П : = /x.
называется «предел допускаемой относительной основной погрешности»,
х
- показание прибора.
Пример. Счетчик энергии, на циферблате которого указано 1,5 , имеет во всем диапазоне относительную погрешность не более 1,5 %. Абсолютная погрешность при показании, например,
1000 кВт-ч составляет 15 кВт-ч.
c/d, например, 1,5/1,0. Это значит, что во всем диапазоне допускаются максимальные значения и относительной и абсолютной x погрешностей.
=[c+d(Xн/x-1)]
Пример. Амперметр с пределом измерения 100А и классом точности 1,5/1,0 показывает 10А. Относительная погрешность измерения
=0,01[1,5+1(100/10-1)]= 0,1; абсолютная = х = 1А.
8 ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРИБОРЫ
8.1.Физические основы работы
Структурная схема электромеханического прибора:
Измерительный механизм имеет:
◙ Неподвижную часть; ◙ подвижную часть. Для выполнения измерений необходимо создать: ◙ вращающий момент; ◙ противодействующий момент.
Назначение ИМ - преобразовать входную величину (ток, напряжение, мощность) в численное значение (число делений, число мм)
Принцип
действия
- Измерительная цепь преобразует
измеряемую величину (например, напряжение)
в величину, создающую вращающий момент
(например, ток).
Измерительный механизм преобразует этот ток в момент вращающий, зависящий от измеряемой величины, поворачивающий указатель (стрелку, луч света).
Измерительный механизм создает (например, пружиной) момент противодействия, зависящий от угла поворота.
Установившееся положение указателя наступит, когда моменты вращающий и противодействия равны. Оно оценивается количественно отсчетным устройством (шкалой
Математическая
модель:
перемещение подвижной части ИМ состоит
в ее повороте на угол
,
пропорциональный измеряемой величине:
Вращающий
момент:
МВ
=М(х):
,
Где
- энергия электромагнитного поля,
сосредоточенная в измерительном
механизме.
Момент
противодействия:
,
Где
- удельный противодействующий момент,
зависящий от свойств упругости элемента.
Установившееся положение указателя наступит, когда МВ=- МПР М(х)= М()
Таким образом, уравнение преобразования электромеханических приборов в общем виде может быть представлено выражением:
.
По способу создания вращающего момента различают системы электромеханических приборов:
магнитоэлектрическая (МЭ);
электромагнитная (ЭМ);
электродинамическая (ЭД);
электростатическая (ЭС);
индукционная (И).
По способу создания противодействующего момента:
с механическим противодействующим моментом (спиральные пружины, упругие растяжки, подвес)
с электрическим противодействующим моментом (логометры)
Уравнение движения подвижной части прибора:
Мвр = Ми + Му + Мпр ,
– момент
сил инерции;
– момент
успокоения;
.

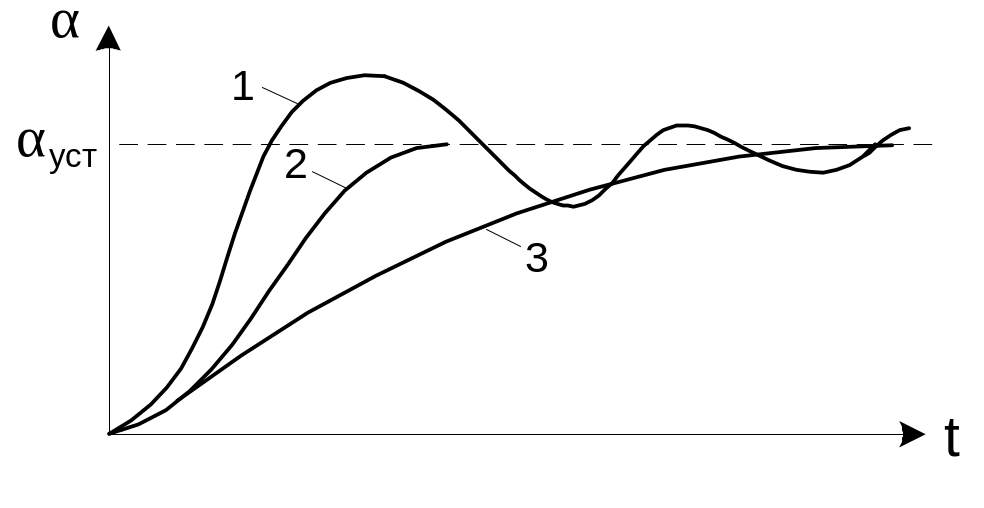

Характер движения зависит от степени успокоения
при < 1 – колебательное движение (кривая 1);
при > 1 –апериодическое движение (кривая 3);
при = 1 –ускоренное (критическое) движение (2).
Частота
собственных колебаний подвижной части:
Для электромеханических приборов f0 < 10 Гц и характерно колебательное движение. Для быстрого затухания колебаний – магнитоиндукционные успокоители.
Подвижная часть реагирует:
при fX > f0 – на среднее значение вращающего момента, при fX < f0 – на мгновенное значение
8.2.Магнитоэлектрические приборы
Принцип действия основан на взаимодействии тока катушки с магнитным полем постоянного магнита.
Н
азначение
– точное измерение постоянных величин
Принцип действия – рамка с током отклоняется моментом сил взаимодействия измеряемого тока и магнитного потока. Момент противодействующий создается пружиной.
Конструктивные исполнения:
с подвижной катушкой и неподвижным магнитом;
с
подвижным магнитом и неподвижной катушкой.
с внешним магнитом с внутренним магнитом

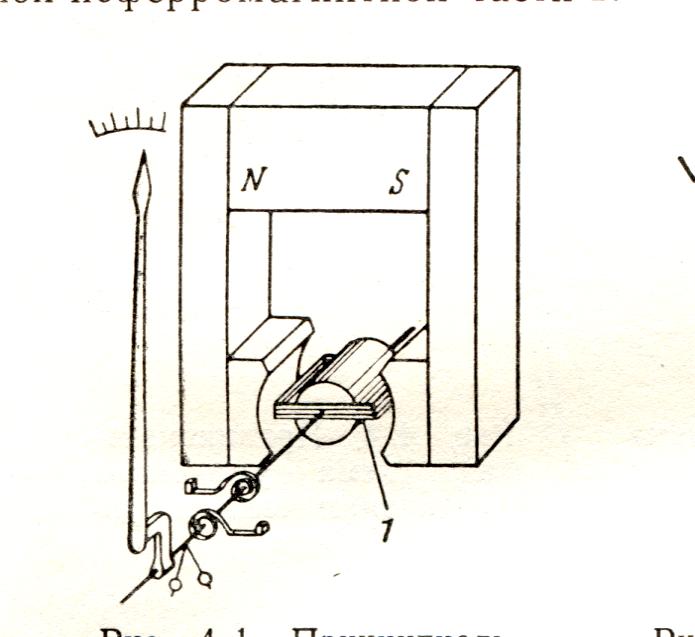

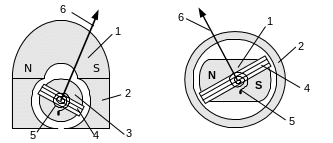

Рис.1. Механизм
магнитоэлектрической системы.
(1 - Рамка с током, вращающаяся вокруг оси в равномерном магнитном поле).
Математическая модель (при измерении постоянного тока I).
Полная электромагнитная энергия, запасенная в механизме, равна:
Здесь
первое слагаемое
энергия
поля постоянного магнита;
(L
– индуктивность подвижной катушки;
=Bsn
- потокосцепление постоянного магнита
с катушкой (проводниками с протекающим
током)).
Вращающий
момент Мвр=BsnI
=
.
=
BsnI/c
=SI.
Здесь В – индукция, Вс/м2; s-площадь рамки, м2; n –число витков; I -ток в рамке, А. c – упругость, Нм/град; S – чувствительность, град/A.
– уравнение преобразования
магнитоэлектрических приборов
Свойства:
высокая точность, в
ысокая чувствительность; малое потребление энергии; равномерная шкала (уникальность).
непригодность для измерения переменного тока, малая перегрузочная способность.
Область применения: А , V , Г , Ω в цепях постоянного тока.
Расширение пределов измерения: по току – шунты; по напряжению – добавочные сопротивления, делители.
Математическая модель (при измерении переменного тока i(t))
Если
измеряемый ток является переменным
=
,
то и вращающий момент будет изменяться
по такому же закону, т.е. будет функцией
времени
.
Магнитоэлектрические механизмы обладают большим моментом инерции, поэтому на сравнительно высоких частотах (более 10-20 Гц) при подаче на вход переменного синусоидального тока мы получим для вращающего момента его среднее значение за период, т.е. интегральное значение
.
Следовательно, при измерении синусоидальных токов показания прибора будет нулевым. В случае измерения сигнала сложной формы с постоянной составляющей отличной от нуля, показание прибора будет равно его среднему значению
.
Можно сделать вывод, что приборы магнитоэлектрической системы являются интеграторами (уникальность). Это свойство используется, например, при построении выпрямительных электромеханических приборов
В
ыпрямительный
прибор
– магнитоэлектрический механизм с
полупроводниковым выпрямителем.
Принцип действия: через прибор проходит выпрямленный ток, пропорциональный среднему значению (постоянной составляющей) переменного тока.
Математическая модель
-для
двухполупериодного выпрямления, здесь
-
коэф. формы
синусоидального сигнала
-для
однополупериодного выпрямления
– уравнение преобразования
kф – коэффициент формы тока, kф sin= 1,11.
С
войства:
высокая чувствительность; малое потребление;
низкая точность; малая перегрузочная способность; влияние формы тока.
Область применения: комбинированные приборы для измерения постоянных и синусоидальных U и I, а также R.
