9. Детектирование - процесс выделения модулирующего сигнала из модулированного колебания или сигнала.
Детектирование может осуществляться при когерентном и некогерентном приеме сигналов.
При когерентном приеме, при детектировании, используются данные о начальной фазе сигнала.
При некогерентном приеме, при детектировании, не используются данные о начальной фазе сигнала.

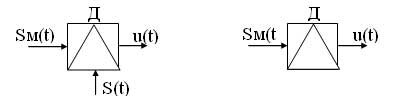

Детектирование осуществляется в устройствах — детекторах. Условное графическое обозначение детектора имеет вид:
Рисунок 38 - Условное графическое обозначение детектора: а) при когерентном приеме, б) при некогерентном приеме
Характеристиками детектора являются: детекторная, частотная характеристики и коэффициент передачи.
Детекторная характеристика представляет собой зависимость постоянной составляющей напряжения на выходе детектора от изменения информационного параметра несущей, подводимой к нему. При АМ информационным параметром является амплитуда, при ЧМ частота, при ФМ фаза.
Идеальная характеристика является линейной проходя через начало координат под углом a к оси абсцисс (рисунок 39). Реальная характеристика имеет отклонение, которые приводят к нелинейным искажениям модулирующего сигнала.
Рисунок 39 - Детекторная характеристика детектора
Частотная характеристика представляет собой зависимость амплитуды выходного напряжения Umuдетектора от частоты модулирующего гармонического сигнала. Реальная характеристика имеет линейный характер и постоянна для Umu на всех частотах (рисунок 40). Отклонение реальной характеристики от идеальной приводит к частотным искажениям модулирующего сигнала. Также как и для модуляторов, по частотной характеристике определяют полосу пропускания детектора.
Рисунок 40 - Частотная характеристика детектора
Коэффициент передачи детектора определяется для гармонического модулирующего сигнала и равен отношению амплитуды гармонического сигнала Umu к амплитуде приращения информационного параметра несущей
Кд = Umu/?Um. (27)
Коэффициент передачи детектора можно определить из детекторной характеристики:
Кд = ktg ? (28)
где k — масштабный коэффициент пропорциональности.
10. Синхронное детектирование
Синхронное детектирование - это детектирование, при котором используется опорное колебание с частотой и фазой соответствующими частоте и фазе несущего колебания.

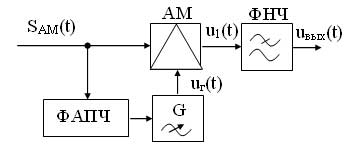

Структурная электрическая схема синхронного детектора представлена на рисунке 44.
Рисунок 44 - Структурная электрическая схема синхронного детектора
