17.6. Функциональные сетевые профили
Функциональный сетевой профиль (functional net profile) - иерархия взаимосвязанных протоколов, предназначенная для определенного круга задач обработки и передачи данных в сетях. Он определяет выбранные классы, подмножества, варианты и параметры стандартов, обеспечивающих работу нужного набора сетевых служб. Каждый из профилей определяет группу выбранных стандартов, имеющую международное признание.
Существует множество типов функциональных профилей (рис.17.7).
Рис. 17.7. Классификация сетевых функциональных профилей

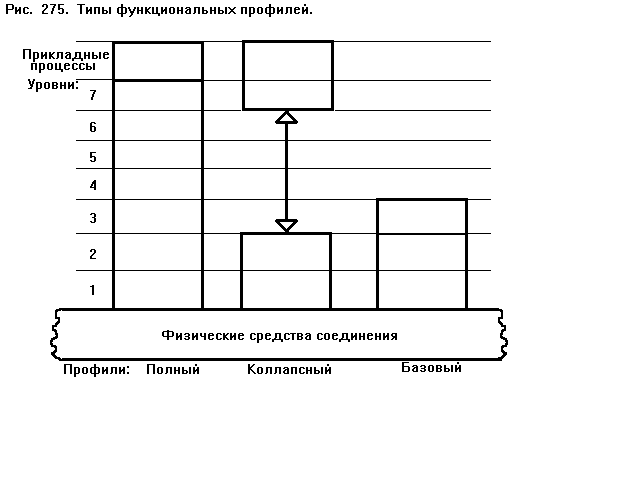

По числу используемых уровней области взаимодействия выделяют полные функциональные профили, коллапсные функциональные профили и базовые функциональные профили (рис.17.8).
Рис. 17.8. Типы функциональных сетевых профилей
Первые охватывают все семь уровней. Вторые включают, как минимум, физический уровень, канальный уровень и прикладной уровень. Все либо часть остальных уровней в профиле отсутствует (их функции резко упрощены и переданы на имеющиеся уровни). И, наконец, базовый профиль, который определяет лишь взаимосвязанные стандарты нескольких нижних уровней. Кроме этого, существуют смешанные функциональные профили, которые в одних случаях работают как полные, а в других - как коллапсные. Например, в Цифровой Сети с Интегральным Обслуживанием (ЦСИО).
Особую роль в производственных КИС играют функциональные профили MAP и TOP.
17.6.1. Функциональный профиль map

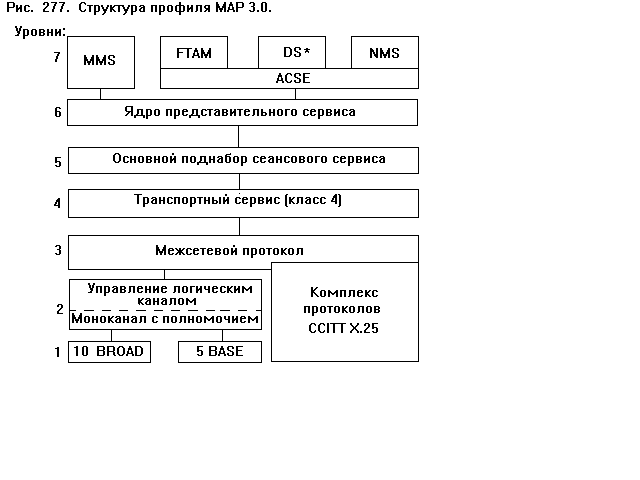

MAP предназначен для реализации в локальной сети двух основных сетевых служб. Сетевая служба MMS (Manufacturing Messaging Specification) определяет спецификации производственных сообщений (рис. 17.9). Сетевая служба FTAM (File Trensfer Access Method) предоставляет возможность управления, доступа и передачи файлов. Кроме этого, MAP имеет вспомогательные службы. Сетевая служба DS* является справочником пользователей сети, а сетевая служба NMS (Network Management System) предназначена для управления сетью. Все сетевые службы, кроме MMS поддерживаются сервисным элементом управления ассоциацией.
Рис. 17.9. Структура профиля MAP 3.0.
Представительный уровень (6), здесь использует лишь ядро стандарта ISO, осуществляющее преобразование и кодирование (декодирование) данных. Несложен в MAP и сеансовый уровень (5). Реализован лишь основной поднабор стандарта ISO. Он обеспечивает управление диалогом. Сетевой уровень (3) в MAP очень прост, ибо его задачей является лишь обеспечение межсетевого взаимодействия. Оно осуществляется без установления соединения. В соответствии с этим, взаимодействие через коммуникационную сеть описывается мощным протоколом ISO транспортного уровня (4) класса 4.
Характерным для MAP является использование на физическом уровне (1) и канальном уровне (2) стандартов IEEE.
Передача сигналов в MAP вначале осуществлялась в выделенной полосе (12 МГц) широкополосного канала (BROAD) со скоростью 10 Мбит/с. Затем, для удешевления сети, стали также использовать основополосные каналы BASE, через которые сигналы передаются со скоростью 5 Мбит/с.

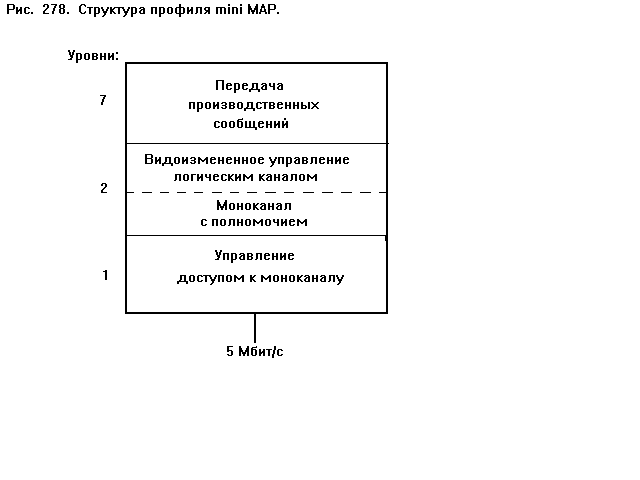

MAP предназначен для локальных сетей, но он также включает комплекс протоколов, определяемых Рекомендацией X.25. Она характеризует взаимодействие локальных сетей через территориальную сеть. MAP является мощным, но дорогим средством. Поэтому для тех случаев, когда в сети достаточно иметь только одну сетевую службу, обеспечивающую передачу производственных сообщений, используется простой функциональный профиль miniMAP (рис.17.10). В miniMAP отсутствуют уровни 3-6. На прикладном уровне (7) находится сетевая служба, разработанная ассоциацией электронного оборудования США. На канальном уровне видоизменено управление логическим каналом так, что система, получив полномочие не только передает порцию данных, но и сразу получает ответ. Это сделало работу более надежной и быстрой. В miniMAP используется простой и дешевый канал, скорость передачи данных в котором равна 5 Мбит/с. Благодаря упрощениям, коммуникационная сеть, использующая miniMAP, оказалась примерно в шесть раз дешевле, чем сеть, базирующаяся на MAP.
Рис. 17.10. Структура профиля mini MAP
Локальные сети, реализующие MAP, соединяются с территориальной сетью электронных информационных систем, созданной General Motors.
