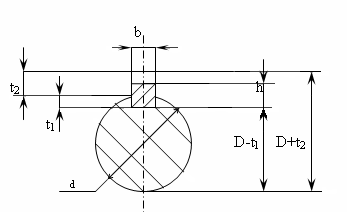

4.1 Основные размеры соединений с призматическими шпонками, мм(по ст сэв189-75)
Диаметр вала, d |
b х h |
Номинальные размеры шпонки |
|||||||
Фаска S |
Интервалы длин, l |
глубина |
Радиус закругления
r
или факса S1 |
||||||
max |
min |
от |
до |
На валу, t1 |
Во втулке, t2 |
max |
min |
||
От 6до 8 Св 8до 10 »10»12 |
2 х 2 3 х 3 4 х 4 |
0,25 |
0,16 |
6 6 8 |
20 36 45 |
1,2 1,8 2,5 |
1,0 1,4 1,8 |
0,16
|
0,08 |
Св 12до17 »17»22 »22»30 |
5 х 5 6 х 6 8 х 7 |
0,4 |
0,25 |
10 14 18 |
56 70 90 |
3,0 3,5 4,0 |
2,3 2,8 3,3 |
0,25 |
0,16 |
Св30до38 »38»44 »44»50 »50»58 »58»65 |
10 х 8 12 х 8 14 х 9 16 х 10 18 х11 |
0,60 |
0,40 |
22 28 36 45 50 |
110 140 160 180 200 |
5,0 5,0 5,5 6,0 7,0 |
3,3 3,3 3,8 4,3 4,4 |
0,4 |
0,25 |
Св65до75 »75»85 »85»95 »95»110 »110»130 |
20 х 12 22 х 14 25 х 14 28 х 16 32 х 18 |
0,80 |
0,60 |
56 63 70 80 90 |
220 250 280 320 360 |
7,5 9,0 9,0 10,0 11,0 |
4,9 5,4 5,4 6,4 7,4 |
0,6 |
0,4 |
Св130до150 »150»170 »170»200 »200»230 |
36 х 20 40 х 22 45 х 25 50 х 28 |
1,20 |
1,00 |
100 100 110 125 |
400 400 450 500 |
12,0 13,0 15,0 17,0 |
8,4 9,4 10,4 11,4 |
1,0 |
0,7 |
Св230до260 »260»290 »290»330 |
56 х 32 63 х 32 70 х 36 |
2,00 |
1,60 |
140 160 180 |
500
|
20,0 20,0 22,0 |
12,4 12,4 14,4 |
1,6 |
1,2 |
Св330до380 »380»440 »440»500 |
80 х 40 90 х 45 100х50 |
3,00 |
2,50 |
200 220 250 |
500 |
25,0 28,0 31,0 |
15,4 17,4 19,5 |
2,5 |
2,0 |
