Тесты самоконтроля знаний (поверхности)

1 Какое сечение соответствует направлению секущей плоскости I?

Ответ:

2 Прямая l, принадлежащая данной поверхности, изображена на рисунке:

1) 2) 3) 4) Ответ:

3. Н а каком чертеже точка А принадлежит поверхности сферы?

Ответ:

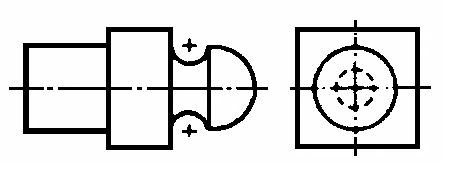

4 Какие поверхности ограничивают деталь?

1. конус, цилиндр, сфера, тор

2. цилиндр, призма, кольцо, сфера

3. призма, усеченный конус, гиперболоид, сфера

4. сфера, усеченная пирамида, призма, цилиндр Ответ:

5 Сколько поверхностей, включая плоскости, ограничивают данное тело?

1. 5; 2) 6; 3) 7; 4) 8; Ответ:

6 Какая плоская фигура получается в сечении данного многоугольника плоскостью ∑?

1. треугольник

2. трапеция

3. четырехугольник

4. пятиугольник

Ответ:

7 На каком чертеже в сечении цилиндра плоскостью получается эллипс?

Ответ:

10 Тема 8. Взаимное пересечение поверхностей

Вопросы самоконтроля:

1. В чем сущность метода вспомогательных секущих поверхностей - посредников?

2. Каковы условия применения вспомогательных секущих плоскостей?

3. Какова последовательность действий (алгоритм) при решении задачи на пересечение поверхностей?

4. С каких точек начинается построение линии пересечения?

5. Каковы условия видимости точек, принадлежащих линии пересечения?

6. Какие точки линии пересечения называются особыми?

7. В чем особенность построения линии пересечения поверхностей, одна из которых проецирующая?

Упражнения

10.1.1 Построить точки, принадлежащие линии пересечения поверхностей конуса и сферы: а) точки, лежащие в плоскости экватора сферы; б) точки, принадлежащие очерковым образующим сферы и конуса.

10.1.2: а) отметить опорные точки, принадлежащие фронтальной проекции линии пересечения цилиндра вращения и сферы; б) обвести цветным карандашом фронтальную проекцию линии пересечения; в) построить точки, принадлежащие линии пересечения заданных поверхностей, и построенные с помощью плоскости ).

10.1.3 Построить проекции линии пересечения конуса вращения с гранями проецирующей призмы. Записать, какие линии получаются в пересечении на гранях:

Задачи

10.2.1 Построить проекции линии пересечения конуса вращения с цилиндром вращения.

10.2.2 Построить проекции линии пересечения поверхностей тора и цилиндра.

10.2.4 Построить проекции линии пересечения проецирующей призмы со сферой.

10.2.3 Построить проекции линии пересечения проецирующей призмы с цилиндром вращения

Примеры решения задач:

Задача1. Построить линию пересечения треугольной призмы с конусом.

Решение. Пусть ось вращения конуса перпендикулярна плоскости П₁, а грани призмы перпендикулярны плоскости П₂.

а) модель		б) эпюр

В этом случае призму можно рассматривать, как три плоскости α, β, γ, проходящие через ее грани, а задача сводится к нахождению линий пересечения этих плоскостей с конусом. При этом в соответствии с характерными сечениями конуса известно, что плоскость α пересекает конус по окружности параллельной П₁, β - по гиперболе параллельной П₃, а γ - по эллипсу.

На плоскость П₂ линии пересечения от всех плоскостей проецируются в прямые, совпадающие со следами плоскостей α, β, и γ.

Для построения проекций этих линий на плоскости П₁ и П₃ отметим характерные точки, на уже имеющейся фронтальной проекции линий пересечения: точки 1 и 6 – пересечения плоскости γ с очерком проекции конуса на плоскость П₂ (главным меридианом), эти точки определяют положение большой оси эллипса, кроме того точка 1₂ –проекция точки вершины гиперболы и одновременно принадлежит конусу (лежит на очерке фронтальной проекции конуса) и ребру призмы (линии пересечения плоскостей α и β), а точка 6₂- проекция точки, одновременно принадлежащей конусу и ребру призмы (линии пересечения плоскостей α и γ); точки 2, 3, 7 и 8 – характерны тем, что их профильные проекции лежат на очерке проекции конуса; 4, 5- точки, лежащие на середине отрезка [1,6] (большой оси эллипса) и определяют положение малой оси эллипса; точки 9, 10 – одновременно принадлежащие конусу и ребру призмы (образованному пересечением плоскостей α и β).

Рассмотрим последовательность нахождения проекций точек 4 и 5. Через фронтальные проекции этих точек проведем вспомогательную секущую плоскость φ. Эта плоскость пересекает конус по параллели p, а грань призмы по прямой линии m, параллельной ребру. На горизонтальной плоскости проекций пересечение p₁ и m₁ определяют положение точек 4₁ и 5₁. Для точного построения кривых линий пересечения поверхностей обозначенных точек не достаточно. После нахождения проекций всех точек их необходимо соединить с учетом видимости.

Задача 2. Построить линию пересечения полусферы и эллиптического цилиндра. Решение. Вспомогательные плоскости уровня могут быть параллельными плоскостям П₂ и П₁. В первом случае фронтальные плоскости пересекают сферу по окружности, а цилиндр по прямолинейным образующим.

Одна из таких плоскостей  α пересекается с поверхностями по дуге окружности a и прямой линии b. Точка 1 пересечения   дуги окружности а и прямой b принадлежат искомой кривой.



а) модель		б) эпюр

 С помощью вспомогательной секущей плоскости β (плоскости главного фронтального меридиана полусферы) найдены точки 2 и 3, как точки пересечения главного фронтального меридиана полусферы - дуги окружности с линиями d и g. Плоскость γ - плоскость главного фронтального меридиана цилиндра, пересекает полусферу по дуге окружности - k, которая в свою очередь пересекаясь с фронтальным меридианом цилиндра l и m определяет положение точек 4 и 5. Аналогично, с помощью плоскости j найдены точки 6 и 7.  Точка 8 найдена с помощью фронтально проецирующей плоскости ω, параллельной горизонтальной плоскости проекций, которая пересекает полусферу по окружности - экватору h, а цилиндр по окружности основания s.

Характерными точками, в данном случае, являются точки 1- 5 и 8, лежащие на очерках проекций поверхностей. Кроме того, точки 1 и 8 определяют границу зоны видимости кривой на плоскость П₁, а точки 4 и 5 – границу зоны видимости на плоскость П₂.
