Министерство образования и науки
Молодежи и спорта украины
Национальная академия природоохранного и курортного строительства
Архитектурно-строительный факультет
Кафедра МиДк
Пояснительная записка к
курсовому проекту
По теме: “Расчет рамы многоэтажного здания с металлическим каркасом на сейсмические воздействия”
Выполнил: Хропко С.А.
студент группы
ПГС-531
Проверил:
Перминов Д.А.
Г.Симферополь 2012 Содержание.
1. Задание на РГР
2. Определение сейсмичности района, площадки строительства, расчетной сейсмичности здания
3. Компоновка конструктивной схемы каркаса здания
4. Сбор нагрузок на раму здания
5. Подбор сечения рамы (ригеля, колонны) на основное РСУ
5.1.Определение расчетных длин
5.2. Статический расчёт рамы на основное РСУ
5.3. Подбор сечения элементов рамы по основному РСУ
6. Расчет элементов рамы на особое РСУ
6.1.Статический и динамический расчёт рамы на особое РСУ
6.2. Выбор динамической расчетной схемы рамы
6.3.Определение расчетной сейсмической силы (по ДБН
6.3.Сравнение результатов («Лира» - ДБН
7.Расчёт и конструирование узла сопряжения ригеля с колонной
7.1.Проверка стенки ригеля на срез
7.2.Проверка устойчивости стенки ригеля
7.3.Проверка на прочность пояса ригеля
7.4.Проверка устойчивости пояса ригеля
7.5.Расчёт накладок прикрепляющих стенку ригеля к колонне
7.6.Расчёт стенки колонны в пределах высоты ригеля
8.Список литературы
1. Задание на ргр
1. Вариант 11.
2. Размеры
здания: пролет –
шаг
–
высота
этажа –
3. Количество:
пролетов –
шагов
–
этажей
-
4. Нормативная
временная нагрузка на перекрытие
.
5. Несущие конструкции покрытия и перекрытия – ж. б. плита, монолит
6. Конструкция пола, толщина слоя, мм – мозаичный, 30.
7. Район строительства - г. Саки.
8. Категория грунта по сейсмическим свойствам – 3.
9. Сечение элементов: колонна -
ригель -
2. Определение сейсмичности района, площадки строительства, расчетной сейсмичности здания
Интенсивность сейсмического воздействия (сейсмичность) для заданного района строительства – г. Саки согласно [1, прил. 1] составляет 7 баллов.
С учетом того, что строительство ведется на грунтах III категории по сейсмическим свойствам, сейсмичность площадки строительства согласно [1, табл. 1] составляет 8 баллов.
Расчетная сейсмичность здания согласно [1, табл. 5] составляет 8 баллов для жилых и общественных зданий.

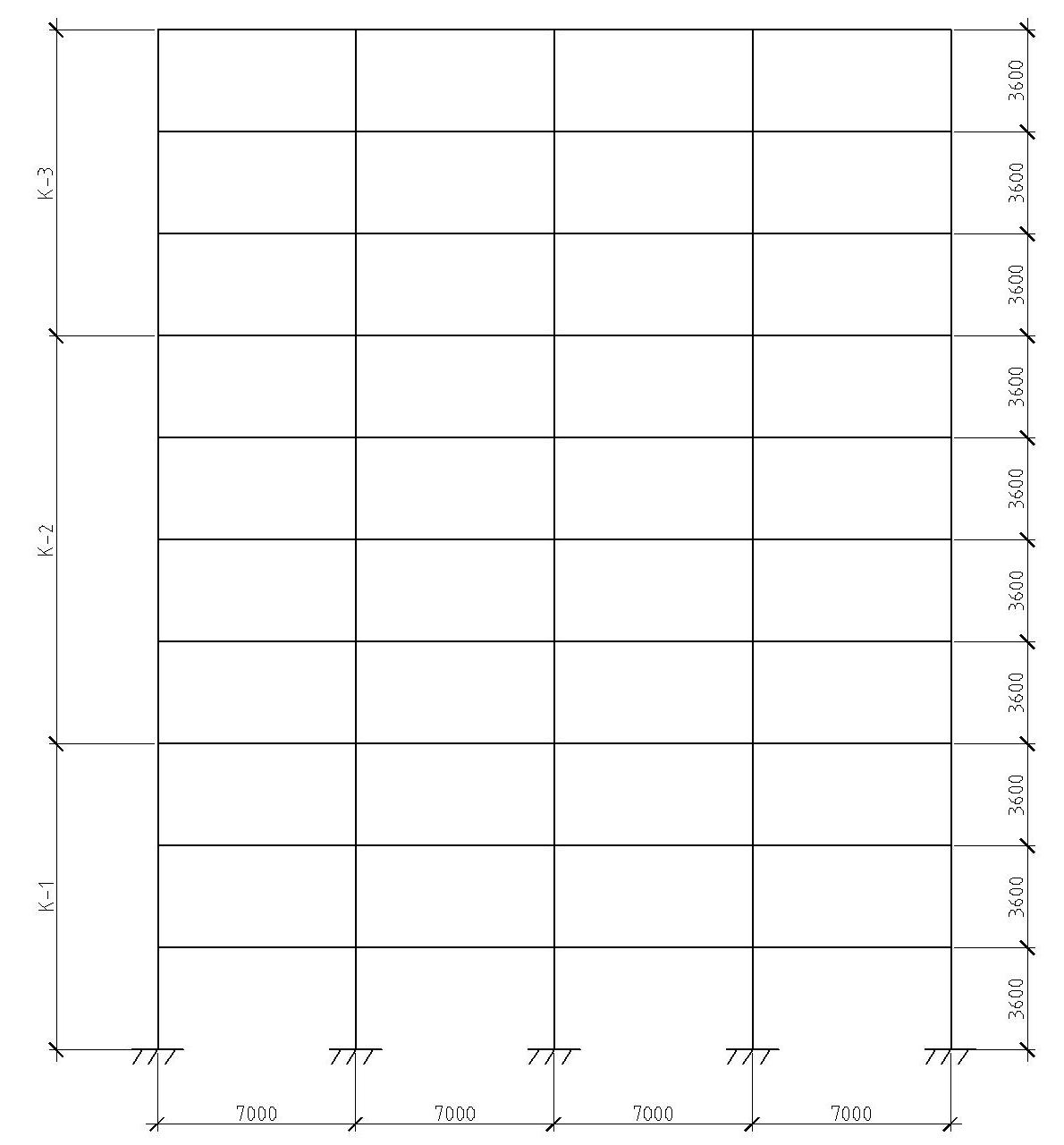

Принимаем предварительно колонны: К-1
–
40К1
К-2 – 35К1
К-3 – 30К1
ригель: пояс- 320х20
стенка-450х12
4. Сбор нагрузок на раму здания
Рис.4.1. Конструкция перекрытия.
Таблица 4.1
Нормативные и расчетные нагрузки на 1м2 покрытия (перекрытия)
№ п/п |
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
Коэффициент надежности по нагрузке
|
Расчетная нагрузка, кН/м2 |
|
1 |
Постоянная нагрузка на покрытие: |
||||
1.1. |
Защитный слой (гравий, втопленный в битумную мастику) t=25 мм (γ =18 кН/м3) |
0,45 |
1,3 |
0,585 |
|
1.2. |
Гидроизоляция (5 слоя наплавляемого рубероида) t =10мм, γ =18 кН/м3 |
0,2 |
1,2 |
0,24 |
|
1.3. |
Цементо-песчаная стяжка t=25 мм, γ =18 кН/м3 |
0,45 |
1,3 |
0,585 |
|
1.4. |
Утеплитель (керамзит) t=120 мм (γ =6 кН/м3) |
0,72 |
1,3 |
0,936 |
|
1.5. |
Пароизоляция (3 слоя полиэтиленовой пленки) t=3мм, γ =9 кН/м3 |
0,03 |
1,2 |
0,036 |
|
1.6. |
Сборная ж/б плита, t=100 мм (γ =25 кН/м3) |
2.5 |
1,3 |
3,25 |
|
|
Итого |
4,35 |
|
5,56 |
|
|
|||||
2 |
Временная нагрузка на покрытие: |
|
|
|
|
2.1. |
Снеговая |
0,76 |
1,04 |
0,79 |
|
3 |
Постоянная нагрузка на перекрытие: |
|
|
|
|
3.1. |
Пароизоляция, t=5мм, γ = 6 кН/м3 |
0,03 |
1,2 |
0.036 |
|
3.2. |
Стяжка М200, t=20мм ,γ =22 кН/м3 |
0,44 |
1,3 |
0,572 |
|
3.3. |
Мозаичный пол, t=30мм, γ =22 кН/м3 |
0,66 |
1,2 |
0,792 |
|
3.4. |
Сборная ж/б плита, t=100 мм, γ =25 кН/м3 |
2.5 |
1,3 |
3,25 |
|
|
Итого |
3,76 |
|
4,8 |
|
|
|||||
4. |
Временная нагрузка на перекрытие: |
2,5 |
1,2 |
3 |
|
Учет собственного веса колонн и ригелей произведём автоматически при помощи программного комплекса «Лира»
Предельное расчетное значение снеговой нагрузки (п.8.2 [2])
Sm=γS0C=1,04*0,77*1=0.79 кПа
где γ=1,04 – табл. 8.1 - при сроке эксплуатации здания 50 лет
S0=0,77кПа – прилож. Е - для г. Саки
C=μ*Сe*Calt=1*1*1=1
μ=1
Се=1
Calt=1
Расчетная погонная нагрузка от покрытия на ригель без учета собственного веса ригеля:
Расчетная погонная нагрузка от перекрытия на ригель без учета собственного веса ригеля:
Временная расчетная погонная нагрузка на ригель:
Временная снеговая погонная нагрузка на ригель:
