Загружение нормативными нагрузками.

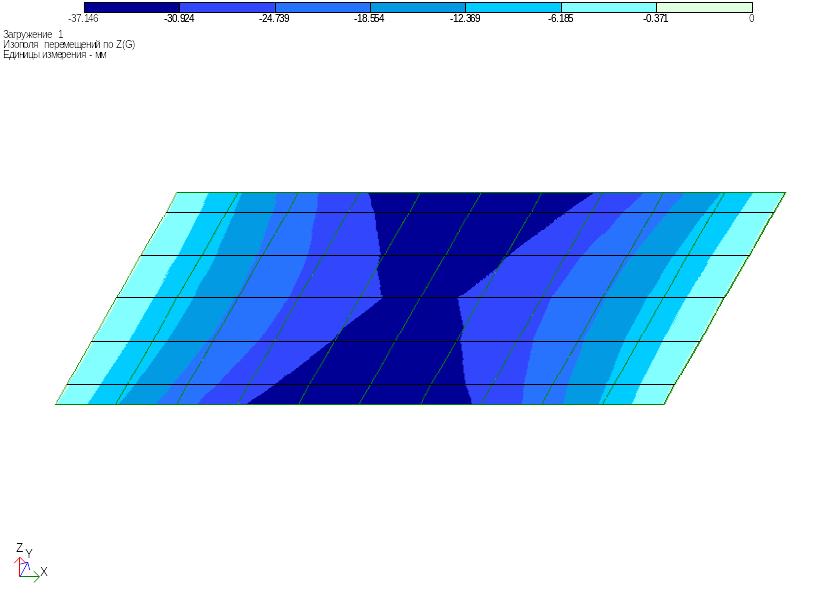

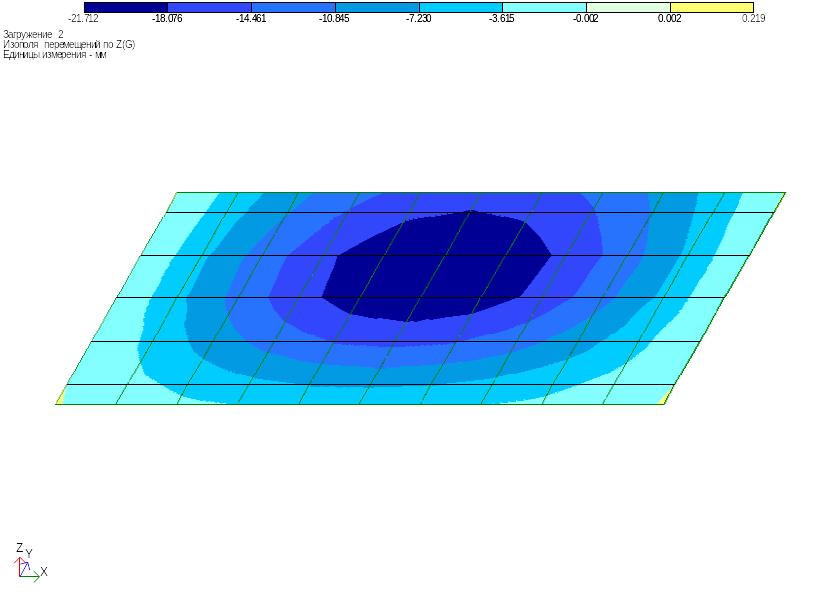

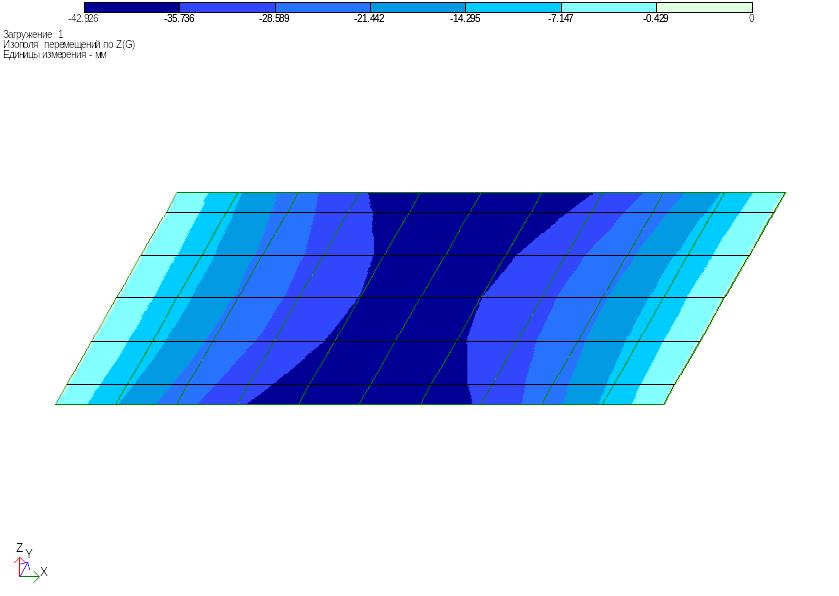

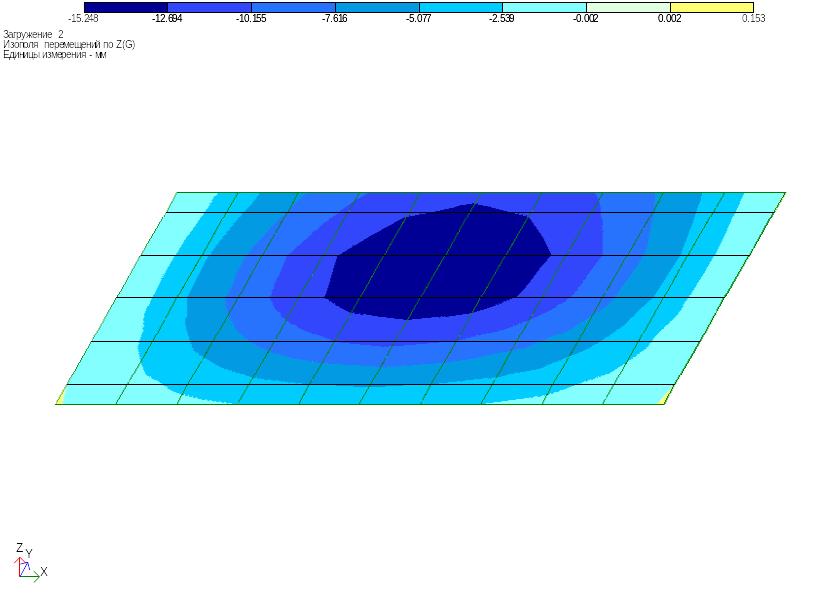

Изополя перемещений по оси Z (деформации).

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

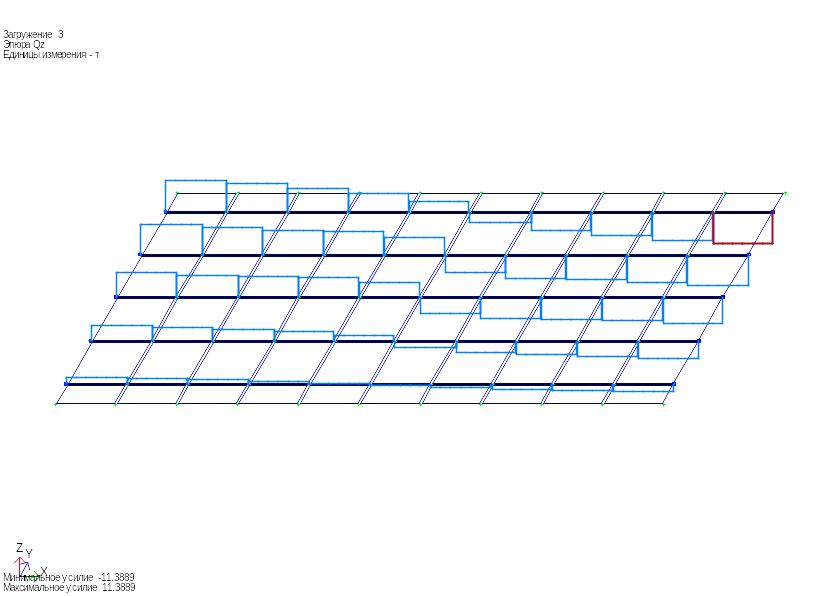

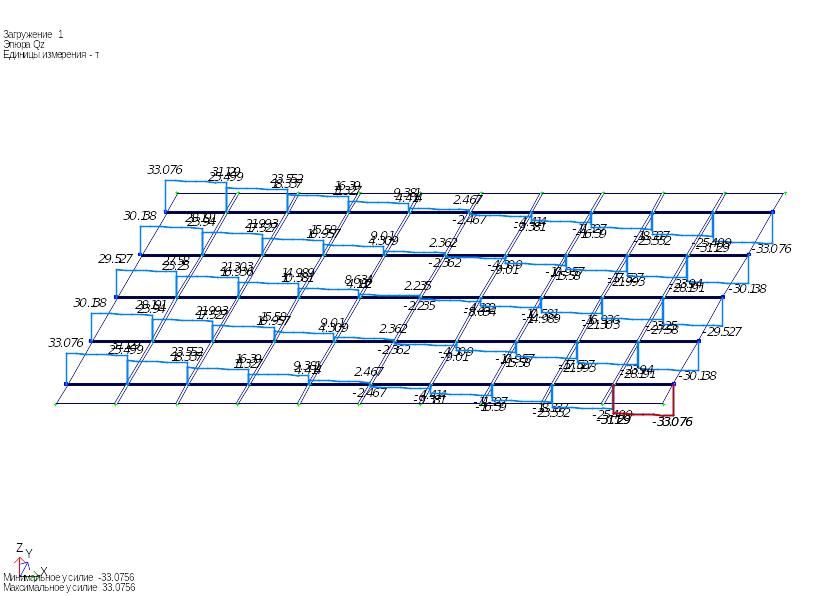

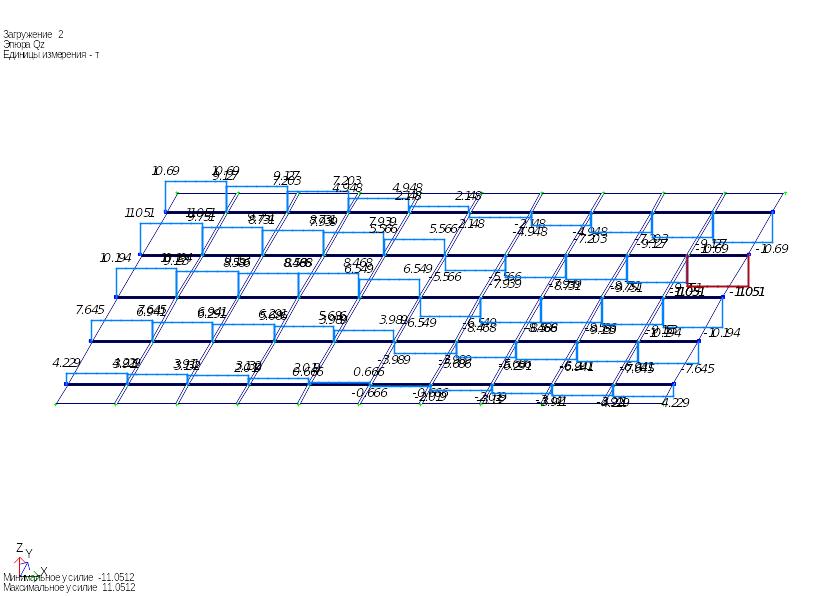

Эпюры поперечных сил Qz.

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

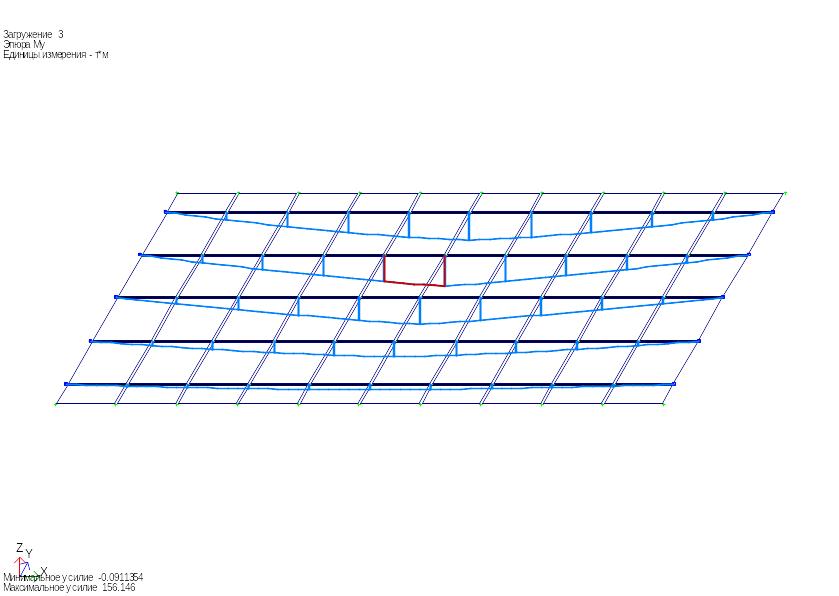

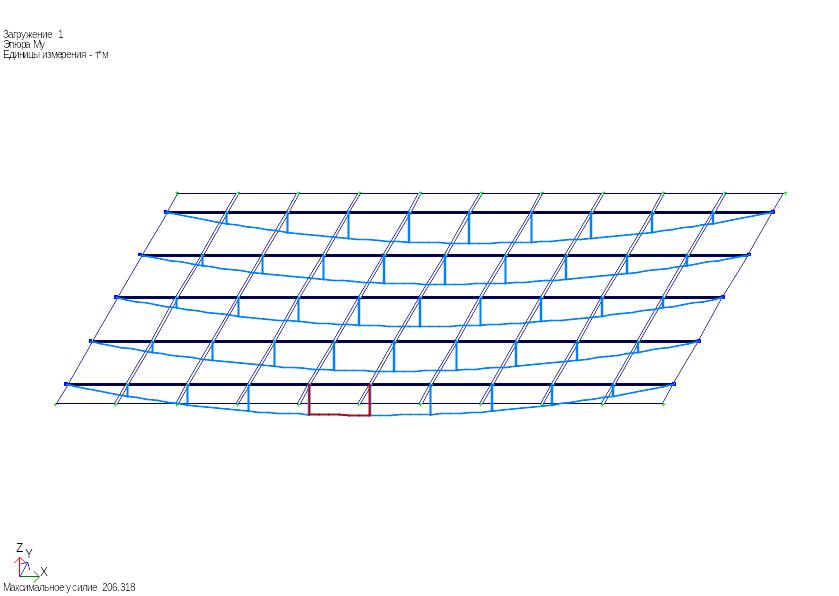

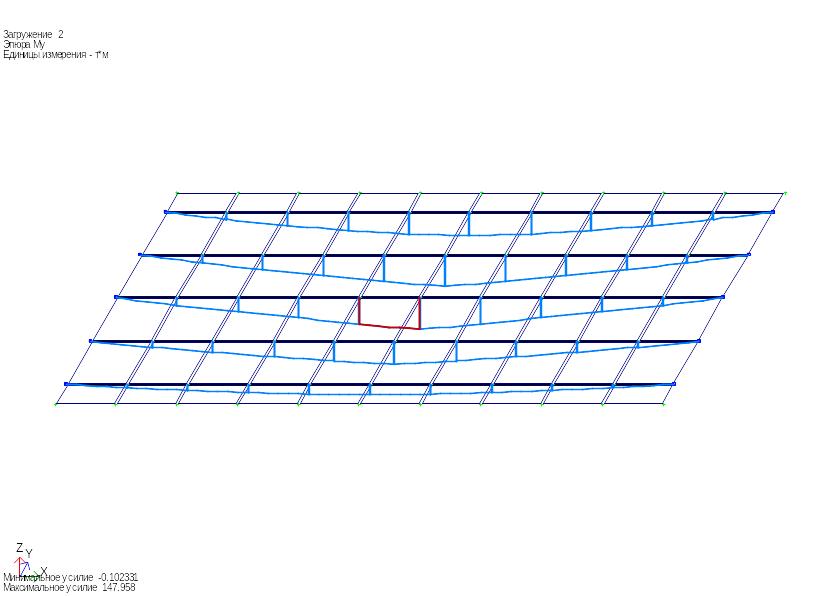

Эпюры изгибающих моментов Му.

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

Загружение расчетными нагрузками.

Изополя перемещений по оси Z (деформации).

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

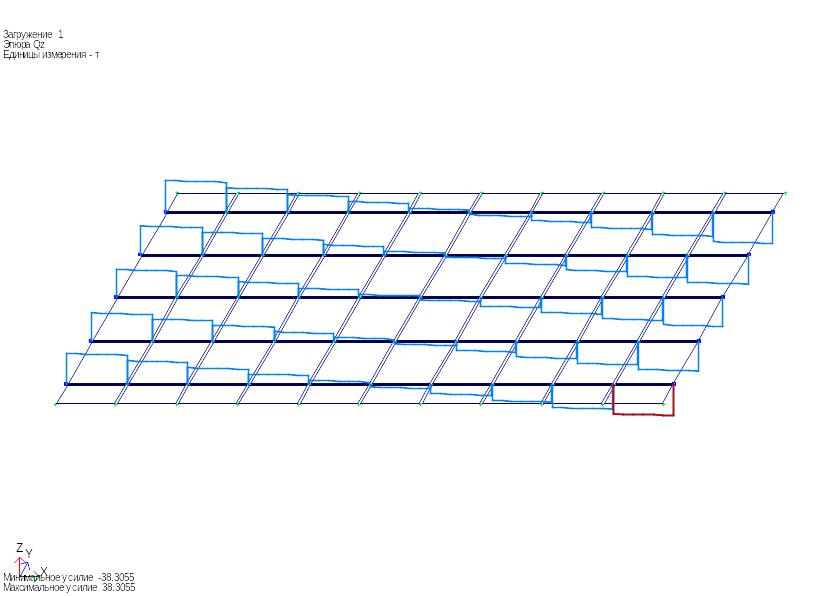

Эпюры поперечных сил Qz.

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

Эпюры изгибающих моментов Му.

Нагрузка от собственного веса балки и суммарная распределенная постоянная нагрузка

Воздейст­вие нагрузки АК с учетом толпы на тротуарах

Воздейст­вие нагрузки АК без учета толпы на тротуарах

Таблица РСУ для стержней (нормативные загружения)

№ элем

№ сечен

Критерий

Усилия

№№ загруж



Mk (т*м)

My (т*м)

Qz (т)



33

2

1

0.449

320.810

8.513

1 4

34

2

1

-0.373

312.901

5.955

1 4

18

1

15

1.150

0.889

44.779

1 4

16

2

9

3.100

88.069

36.303

1 4

20

2

9

2.936

161.713

30.487

1 4

Таблица РСУ для стержней (расчетные загружения)

№ элем

№ сечен

Критерий

Усилия

№№ загруж

Mk (т*м)

My (т*м)

Qz (т)

33

3

1

-0.252

382.593

12.300

1 3

34

2

1

-0.602

368.891

9.874

1 3

18

1

1

1.330

1.424

54.712

1 3

16

2

1

2.068

58.828

48.315

1 2

15

1

9

3.622

1.146

44.011

1 3

15

2

9

3.622

52.012

42.940

1 3

Таблица РСУ для плит (нормативные загружения)

№ элем

Критерий

Усилия(напряжения)

№№ загруж

Mx (т)

My (т)

Mxy (т)

Qx (т/м)

Qy (т/м)

66

1

1.466

-0.287

0.050

0.019

0.771

1 4

67

1

1.466

-0.287

-0.050

-0.019

0.771

1 4

66

39

1.441

-0.251

0.026

-0.028

0.733

1 3

53

9

0.284

-0.389

-0.076

0.099

1.172

1 2

67

3

1.353

-0.317

-0.017

0.003

0.913

1 2

Таблица РСУ для плит (расчетные загружения)

№ элем

Критерий

Усилия(напряжения)

№№ загруж

Mx (т)

My (т)

Mxy (т)

Qx (т/м)

Qy (т/м)

66

1

1.797

-0.298

0.055

-0.046

0.843

1 3

67

1

1.797

-0.298

-0.055

0.046

0.843

1 3

65

1

1.642

-0.235

0.014

0.082

0.743

1 3

53

1

0.354

-0.391

0.004

0.076

1.235

1 2

71

1

0.339

-0.376

0.086

-0.166

1.097

1 3

В стержне 33 (центральная часть 2 балки сооружения) возникает наибольший изгибающий момент My, равный 382,593 тс*м, которому соответствует поперечная сила, равная 12,300 тс. В стержне 18 (начало 1 балки сооружения) возникает наибольшее поперечное усилие Qz, равное 54.712 тс, которому соответствует изгибающий момент, равный 1.424 тс*м.

Максимальный момент возникает в плитах 66 и 67 (центральная часть крайнего левого консольного свеса). Он равен 1,797 тс*м. Усилия в этих плитах равны 0,046 тс.

Максимальное усилие возникает в плите 53 (начальная плита крайнего левого консольного свеса). Оно равно 1,235 тс. Момент в этой плите равен -0,391 тс*м.

Библиографический список:

1. А. И. Заикин «Расчет балочных разрезных пролетных строений».Учебное пособие. Магнитогорск: «МГТУ». 2007

2. П.М. Саламахин «Инженерные сооружения в транспортном строительстве». М.:Академия.2007

3. Заикин А.И., Кришан А.Л. «Конструкции железобетонных балочных мостов»: Учебное пособие. Магнитогорск: ГОУ ВПО «МГТУ», 2008.

4. СНиП 2.05.03-84 «МОСТЫ И ТРУБЫ». Госстрой СССР, 1991 г.
