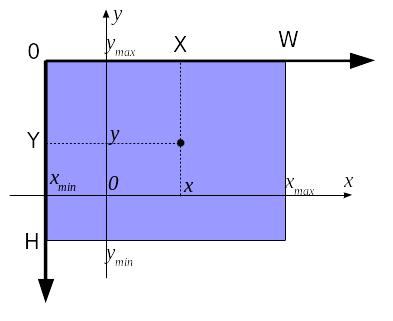

Система координат графика и её положение на канве
Пусть координаты некоторой точки в системе координат графика (x,y), а в системе канвы (в пикселях) – (X, Y).
Так как оси системы графика параллельны соответствующим осям системы координат канвы, X в пикселях будет зависеть только от x, а Y – только от y.
Рассмотрим преобразование абсцисс:

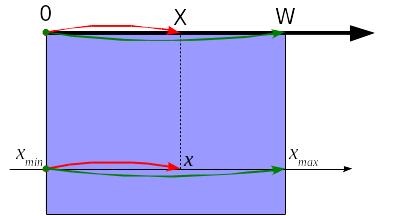

Оси абсцисс графика (0x) и канвы (0x)
Рассмотрим отрезки, имеющие в системе графика координаты [xmin, x] и [xmin, xmax]. Очевидно, что в системе канвы они должны выглядеть как [0, X] и [0, W], т.е. можно записать:
откуда можно выразить X через x:
или наоборот, x через X:
Аналогично, для ординат можем записать:

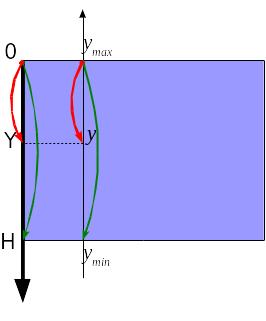

Оси ординат графика и канвы
откуда получаем:
и
Рассмотрев вместо [0,
Y] и [ymax, y] отрезки
[Y, H] и [y, ymin],
получим
и
.
Как можно убедиться, эти формулы
эквивалентны приведенным выше.
Пример 5. Рисование по пикселям.
float X, Y; //координаты точек изображаемой функции
int PX, PY; //координаты соответствующих им пикселей
float Xmax, Xmin, Ymax, Ymin; //координаты максимальных и //минимальных значений X и Y для данного отрезка функции,
//необходимые для масштабирования графика и его равномерного
//расположения на экране
for(PX = 0; PX <= Image1->Width; PX++)
{
X = Xmin + PX*(Xmax - Xmin) / Image1->Width;
Y = F(X); //F(X) – функция, график которой мы хотим //построить
PY = Image1->Height - (Y - Ymin)*Image1->Height / (Ymax - Ymin);
//Будем рисовать красным цветом:
Image1->Canvas->Pixels[PX][PY] = clRed;
}
Здесь Image1Height и Image1Width - высота и ширина экрана (в пикселях).
Пример 13.6. Рисование функции y = cos(x) на отрезке x[0, 2].
Для данной функции X изменяется на отрезке от 0 до 2, Y – от -1 до 1, поэтому Ymin = -1, Ymax = 1.
Создаем форму и помещаем на нее компонент Image и кнопку с надписью y = cos(x).
Обработчик события OnDblClick (двойной щелчок левой кнопкой мыши) будет иметь вид:
#define PI 3.14159 //или const float Pi = 3.14159;
float X, Y, Xmax=2*Pi, Xmin=0, Ymax=1,Ymin=-1;
int PX, PY;
for(PX=0; PX<=Image1->Width; PX++)
{
X = Xmin + PX*(Xmax-Xmin) / Image1->Width;
Y = cos(X);
PY = Image1->Height - (Y-Ymin)* Image1->Height / (Ymax-Ymin);
Image1->Canvas->Pixels[PX][PY] = 0x00080808;
}
Если нужен непрерывный рисунок, используют свойство Pen – перо, которое в свою очередь, тоже имеет ряд свойств: Color –цвет, Width – ширина линии в пикселях (по умолчанию – 1), Style – вид линии.
Свойство канвы PenPos определяет текущую позицию пера. Перемещение пера без прорисовки линии осуществляется методом канвы MoveTo(X, Y). Метод LineTo(X, Y) рисует линию от текущего положения пера к точке с координатами (X, Y).
Пример 13.7. Рисование графика из примера 13.6 с помощью пера. Для использования константы M_PI следует подключить заголовочный файл math.h.
float X, Y, Xmax=2*M_PI, Xmin=0, Ymax=1, Ymin=-1;
int PX, PY;
PX = 0;
X = Xmin + PX*(Xmax-Xmin) / Image1->Width;
Y = Cos(X);
PY = (Ymax - Y)* Image1->Height / (Ymax-Ymin);
Image1->Canvas->MoveTo(PX, PY);
for(PX=1; PX<=Image1->Width; PX++)
{
X = Xmin+PX*(Xmax-Xmin) / Image1->Width;
Y = Cos(X);
PY = (Ymax - Y)* Image1->Height / (Ymax-Ymin);
Image1->Canvas->LineTo(PX, PY);
}
С помощью пера можно рисовать не только линии, но и фигуры, как показано в табл.1.
Таблица 1
Методы объекта Canvas
Arc |
|
Дуга |
Chord |
|
Дуга + хорда |
Ellipse |
|
Эллипс или окружность |
Pie |
|
Сектор |
Polygon |
|
Замкнутый полигон |
Polyline |
|
Разомкнутый полигон |
Rectangle |
|
Прямоугольник или квадрат |
RoundRect |
|
Прямоугольник или квадрат со скругленными углами |
Пример 8. Изобразить бирюзовый эллипс, ограниченный желтым контуром
void __fastcall TForm1::FormPaint(TObject *Sender)
{
Canvas->Pen->Color=clYellow; //цвет контура
Canvas->Brush->Color=clAqua; //цвет заливки
Canvas->Ellipse(15, 15, 60, 60); //эллипс
}
Пример 9. Изобразить
и
Polygon Polyline
void __fastcall TForm1::FormPaint(TObject *Sender)
{
TPoint points[5]; //задаем массив точек многоугольника
points[0]=Point(30, 150);
points[1]=Point(40, 130);
points[2]=Point(50, 140);
points[3]=Point(60, 130);
points[4]=Point(70, 150);
PaintBox1->Canvas->Polygon(points, 4);
PaintBox1->Canvas->TextOut(30, 170, "Polygon");
points[0].x+=100;
points[1].x+=100;
points[2].x+=100;
points[3].x+=100;
points[4].x+=100;
PaintBox1->Canvas->Polyline(points, 4);
PaintBox1->Canvas->TextOut(130, 170, "Polyline");
}
или
void __fastcall TForm1::FormPaint(TObject *Sender)
{
TPoint points[3] = {Point(10,10), Point(10,100), Point(100,10)};
Canvas->Polyline(points, 2);
}
В данных примерах мы рисуем на канве формы и на на канве компонента TPaintBox с вкладки System, но не на более удобном TImage. Так сделано потому, что компонент TImage имеет собственный механизм прорисовки, и его изменение снова вызывает перерисовку. Помещение подобных действий в обработчик события OnPaint формы (перерисовки окна) может привести к некорректной отрисовке некоторых дочерних элементов формы.
