Время установления выходного сигнала при скачакообразном изменении входного сигнала от нулевого значения до любого значения рабочего диапазона – не более 0,5 с.

Время установления – время, которое требуется выходному сигналу для достижения величины, соответствующей половине его конечного значения, при переключении между двумя уровнями преобразователя.

Проверку времени установления выходного сигнала проводят в следующей последовательности:

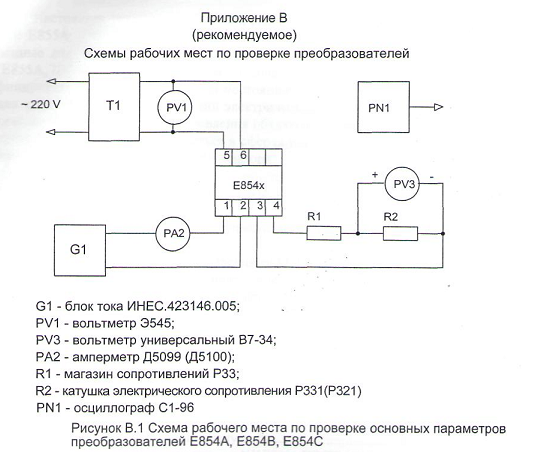

- собирают схему рабочего места согласно приложению В (рисунок В1);

- устанавливают значение сопротивления R1 таким, чтобы сопротивление нагрузки (R1+R2) удовлетворяло требованиям.

- подготавливают приборы к работе согласно их инструкциям по эксплуатации;

- на преобразователь подают напряжение питания ;

- на преобразователь подают входной сигнал, равный конечному значению диапазона изменения входного сигнала;

- к выходу преобразователя подключают осциллограф PN1 и наблюдают выходной сигнал по осциллографу; снимают, затем вновь подают входной сигнал и измеряют при этом время установления выходного сигнала.

За время установления выходного сигнала принимается время, в течении которого выходной сигнал достигает значения, отличающегося от установившегося не более чем на 5%.

Преобразователи считают выдержавшими испытания, если время установления выходного сигнала соответствует требованиям.

Класс точности:

Класс точности — это обобщенная характеристика СИ, выражаемая пределами допускаемых значений его основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность. Класс точности не является непосредственной оценкой точности измерений, выполняемых этим СИ, поскольку погрешность зависит еще от ряда факторов: метода измерений, условий измерений и т.д. Класс точности лишь позволяет судить о том, в каких пределах находится погрешность СИ данного типа.

Соотношение суммарной допускаемой погрешности образцовых средств измерения и основной погрешности испытуемого преобразователя не должно превышать 1/3 при допускаемой вероятности принятия негодного преобразователя в качестве годного 0,2 и допускаемом значении отношения возможного наибольшего значения основной погрешности преобразователя, признанного годным, но в действительности не годного, к пределу ее допускаемого значения, равным 1,2.

Таблица 1

Наименование средства калибровки, вспомогательного технического средства	Основные технические характеристики средства калибровки (вспомогательного технического средства)
Калибратор Fluke 5101B	Воспроизведение напряжения переменного тока в диапазонах (0,20000 – 1,99999) В; (2,0000 – 19,9999) В; (20,000 – 199,999) В; (200 – 1100) В. Погрешность в диапазоне частот от 50 Гц до 1 кГц ± (3,5·104·U+5·10-5·UR+50мкВ), где U-установленное значение, UR-верхнее значение диапазона воспроизведения. Воспроизведение переменного тока в диапазонах (20,000 – 199,999) мА; (0,20000 – 1,99999) А Погрешность в диапазоне частот от 50 Гц до 1 кГц ±(5 · 10-4 ·I + 5 · 10-5 ·IR + 0,02 мкА), где I – установленное значение, IR – верхнее значение диапазона воспроизведения
Мультиметр 3457А	Предел измерения напряжения постоянного тока 3 В Погрешность ±(2,5 · 10-5 ·U + 7 мкВ)
Усилитель тока, управляемый напряжением Fluke 5220A	Выходной переменный ток до 20 А Крутизна преобразования 1 ампер на вольт Погрешность в диапазоне частот от 30 Гц до 1 кГц ±(5 · 10-4 ·I + 1 мА)
Катушка электрического сопротивления Р331	Номинальное значение 100 Ом Класс точности 0,01
Нагрузочный резистор	в соответствии с установленными требованиями на преобразователь
Вольтметр ЦВ 2101-011-К-20	Предел измерения 200 В Предел основной приведенной погрешности ± 0,2 %

Методы калибровки

1)Основную приведенную погрешность определяют методом сравнения

измеренного выходного тока с расчетным значением, при известном значении входного измеряемого переменного тока, воспроизводимого эталонным средством калибровки.

2) Для преобразователей с номинальным значением измеряемого тока до 2 А применяется схема рабочего места, приведенная на рисунке 1. Измеряемый переменный ток воспроизводится калибратором.

3) Для преобразователей с номинальным значением измеряемого тока выше 2 А применяется схема рабочего места, при веденная на рисунке 2. Измеряемый входной ток воспроизводится усилителем 5220А, который управляется сигналом с калибратора 5101В, используемого в режиме воспроизведения напряжения переменного тока.

Подготовка к проведению калибровки

1)Перед проведением калибровки преобразователь должен быть выдержан в нормальных климатических условиях не менее 2 ч.

2)Средства калибровки должны быть подготовлены к работе в соответствии с эксплуатационной документацией. Время прогрева калибратора 5101В, усилителя 5220А, мультиметра 3457 А должно быть не менее 30 мин. Мультиметр 3457А подготовить для измерений напряжения постоянного тока.

3) Перед проведением калибровки следует измерить и внести в протокол

результаты измерений параметров окружающей среды.

Внешний осмотр

При проведении внешнего осмотра преобразователя необходимо

установить:

- наличие четкой маркировки;

- отсутствие механических повреждений, которые могут повлиять на работу

преобразователя ( повреждение корпуса, присоединительных контактов);

- соответствие идентификационных данных, приведенных на преобразователе и в

его паспорте (формуляре).

Опробование

При опробовании преобразователь подключить к цепи питания и

измерительной цепи по схеме, приведенной на рисунке 1.

При отсутствии входного сигнала и при подаче входного сигнала, равного

конечному значению диапазона измерений преобразователя, измерить мультиметром 3457А постоянное напряжение Uо, мВ, на катушке электрического сопротивления R2 и определить значение выходного тока преобразователя в миллиамперах по формуле U₀

Iвых₀ = ·100;

где R0 – значение образцового сопротивления R2, Ом

Значение выходного тока должно соответствовать начальному и конечному

значению изменения выходного тока преобразователя.

Определение основной погрешности

1)Проверку погрешности выполняют не менее, чем в пяти точках, равномерно распределенных в пределах диапазона измерения.

2)Результаты измерений считывают по истечении времени установления

рабочего режима, приведенного в эксплуатационной документации на конкретный тип преобразователя.

3)В каждой проверяемой точке определяют значение выходного тока по

формуле (1).

4)Для определения основной приведенной погрешности преобразователя в

процентах применяют формулу:

где Iвых.о i – измеренное значение выходного тока в i-й проверяемой точке, мА;

Iвых.р i – расчетное значение выходного тока в i-й проверяемой точке, мА;

I н – нормирующее значение выходного тока, мА.

Примечание – В качестве нормирующего, принимают значение, указанное в

документации на преобразователь.

Расчетное значение выходного тока в каждой проверяемой точке Iвых.р i должно быть определено по формуле:

I_вых.pi=I_вых.н+ ·(Iвх.i- Iвх.н), (3)

Где Iвых.н, Iвых.к – начальное и конечное значения диапазона изменения выходного тока, мА;

Iвх.н, Iвх.к – начальное и конечное значения диапазона изменения входного

тока, А;

Iвх.i – известное значение входного тока в проверяемой точке диапазона, А.

Рисунок 2

Мультиметр

3457А

LO

Преобразователь

Вход Выход

~220 V

Калибратор HI R1 H

5101В

R2 HI

ᴏᴏ

PV1

LO

R1 – нагрузочный резистор;

R2 – катушка электрического сопротивления Р331-100 Ом;

PV – вольтметр ЦВ2101-011;

Примечание: при питании преобразователя от измеряемой цепи цепь питания «~220V» отсутствует.

Калибратор

5101В HI

V LO

Усилитель тока

Н

НVoltage Current

Input input

LO LO

Мультиметр

3457А

HI

LO

Преобразователь

Вход Выход

~220V

~R1 R1

R2

PV1

~220V

Рисунок 3

R1 – нагрузочный резистор;

R2 – катушка электрического сопротивления Р331 – 100 Ом;

PV1 – вольтметр ЦВ2101-011;

Примечание: при питании преобразователя от измеряемой цепи цепь питания «220V» отсутствует.

Оформление результатов калибровки.

По результатам калибровки составляется протокол, в который заносятся дата

проведения калибровки, условия калибровки (температура, влажность, сопротивление нагрузки), результаты измерений, применяемое оборудование. Допускается вести протокол в электронном виде.

Примерная форма протокола приведена в приложении А.

Если калибровка проводилась в полном соответствии со стандартной методикой поверки (калибровки), и преобразователь соответствует установленным в описании типа требованиям, на преобразователь и (или) в паспорт на него может наноситься калибровочное клеймо.

Если при калибровке невозможно выполнить требования, установленные в

стандартной методике калибровки, результаты калибровки могут удостоверяться только сертификатом о калибровке с указанием при которых проводилась калибровка, и результатов калибровки.
