Технологическая карта на разработку лесосеки рубки спелых и перестойных насаждений. По участковому Кастенскому лесничеству
кв № 148 выд 23 площадь=8,7 га (равномерно-постепенная рубка)
2012 год.
Равномерно-постепенная рубка-2012г.
кв 148, выд 23, площадь=8,7 га

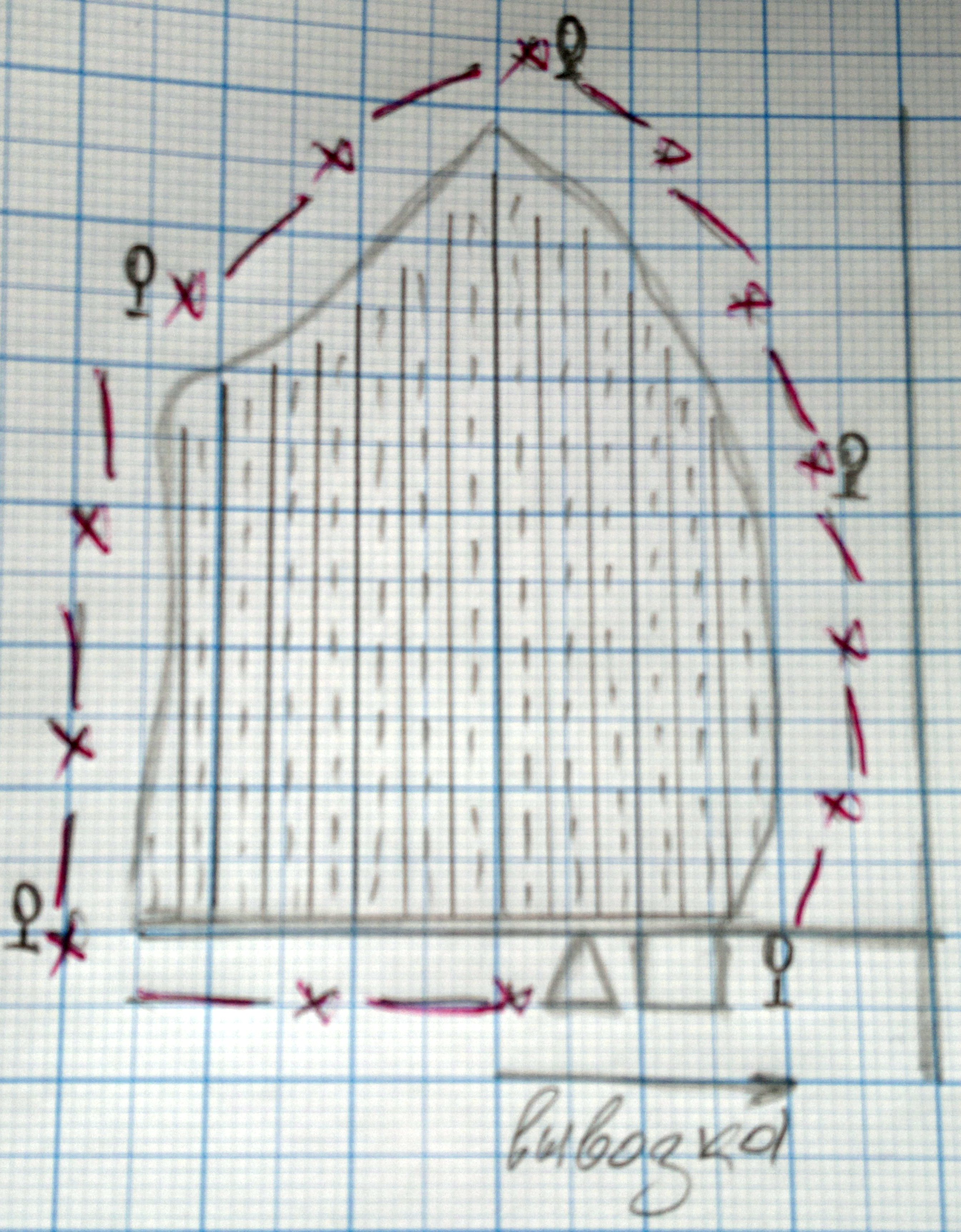

Схема разработки пасеки
Характеристика лесосеки
Эксплуатационная площадь-8,7 га
Общий запас-3030 м3
Состав насаждения-10С
Средний запас на 1 га-350 м3
Средний объем хлыста-0,52 м3
Характеристика подроста-10Е-40 лет,3000 шт/га,5м
Количество семенников-нет
Технологические указания:
1.Порядок работы. Узкими лентами с сохранением подроста. Ширина пасеки – 20-30 м. Вначале разрубается погрузочная площадка 40 х 40м, затем магистральный волок 5-6 м, потом волок 4-5м. После этого разрабатывают полупасеки поочередно согласно схеме разработки лесосек. Последнее-обрубка сучьев и трелевка-через две пасеки от валки на расстоянии не менее 50м.
2.Подготовительные работы. Уборка опасных, сухостойных, ветровальных, и буреломных деревьев в 50м зоне безопасности. Разрубка волоков в процессе разработки лесосеки.
3.Валка деревьев/оператор/-одиночная, на подготовительный волок, вершинами в сторону погрузочной площадки.
4.Трелевка /оператор/ -форвардер Тимберджек 1410за вершину хлыстов, трелевка их на погрузочную площадку.
5.Обрезка сучьев/оператор/ - харвестер Тимберджек 1270 обрезка с укладкой сучьев на волок.
6.Раскряжевка/оператор/ - харвестер Тимберджек 1270 на погрузочной площадке.
7.Сортировка-штабелевка/оператор/ - харвестер Тимберджек 1270 на погрузочной площадке.
8.Погрузка/оператор/ -форвардер Тимберджек 1410на погрузочной площадке. Сортиментами.
9.Очистка лесосеки/оператор/ - харвестер Тимберджек 1270 одновременно с заготовкой, склад. поруб. остатков на подготовленный волок, с послед. применением харвестера.
Количественные показатели:
1.Сменное задание
2.Количество бригад – одна
3.Состав бригады: оператор харвестера, оператор форвардера.
4.Число смен на трелевке – одна
Подготовительные работы (уборка опасных деревьев, разрубка зоны безопасности, и прочие устройства) до начала разработки лесосеки выполнены в соответствии с Правилами техники безопасности.
В этой технологической схеме я использовал узкопасечную технологию разработку лесосеки. Она приемлема для реализации всех видов сплошных рубок, в том числе с предварительным возобновлением, преимущественно в насаждениях с мелким подростом и с низко- и среднепроизводительными древостоями, выборочных рубок (чересполосные, равномерно-постепенные и др.).При сплошных рубках, харвестер разрабатывает лесосеку пасеками шириной до 1,5…2 величины вылета манипулятора. На технологической стоянке срезают деревья, валят их и подтаскивают на волок, очищают от сучьев и раскряжевывают стволы на сортименты. Поочередно срезают и обрабатывают все деревья, находящиеся в зоне действия манипулятора. При укладке сортиментов в пачки может проводиться их сортировка. Сбор и подвозка сортиментов на верхний склад производится с помощью форвардера, где укладываются в штабеля и могут быть предварительно сортированы. При выборочных рубках разработка лесосек может осуществляться путем комбинированной технологии, при которой деревья, расположенные в зоне действия манипулятора харвестера, обрабатывают машинным способом. Остальные деревья, назначенные в рубку, валят бензопилой в просветы между деревьями на свободные от подроста места вершинами на волок.
Технические характеристики выбранных машин.
|
ФОРВАРДЕР TIMBERJACK 1410 |
ХАРВЕСТЕР TIMBERJACK 1270 D
|
МАССА |
В зависимости от комплектации Шестиколесная модификация 14 800 кг - 15 800 кг Восьмиколесная модификация 16 500 кг - 17 500 кг |
17500кг |
РАЗМЕРЫ ГРУЗОВОГО ОТСЕКА |
Длина 1225 мм (По заказу 5425 мм) Ширина 2760 мм Площадь поперечного сечения 4,6 квадратных метра Стационарная решетка грузового отсека с гидроприводом. 4 стойки, 8 удлинителей грузовых стоек. |
длина 7400 мм ширина (600 шины) 2740 мм (700 шины) 2860 h= 3700 мм h= транспортная 3700 мм дорожный просвет 625 мм |
ДВИГАТЕЛЬ |
Шестицилиндровый дизельный двигатель водяного охлаждения John Deere 6068 HTJ77 с турбонаддувом Мощность 136 кВт при 1900 об/мин Максимальный крутящий момент 779 Нм при 1400 об/мин Емкость топливного бака 165 л Электрическая регулировка оборотов двигателя Диагностика неисправности двигателя |
Дизельный двигатель John Deere JD6081 HTJ 03 Объем цилиндра 8.1 л Мощность 160 кВТ при 1400...2000 об/мин Максимальный крутящий момент 1100 Нм при 1400 об/мин Вместимость топливного бака 480 л
|
ТРАНСМИССИЯ |
Гидростатическая с двухдиапазонной раздаточной коробкой, управляемая с помощью системы комплексного управления машиной Timberjack TMC (Total Machine Control), обеспечивающая распределение мощности между передней и задней осями, плавное трогание с места и движение по пересеченной местности без снижения оборотов двигателя Отключаемый задний привод Максимальная скорость движения 22 км/час Максимальное тяговое усилие 175 кН |
Гидростатическая с двух диапазонной раздаточной коробкой Скорость движения 0-24 км/ч Максимально тяговое усилие 160 Нм
|
ВЕДУЩИЕ МОСТЫ |
Ведущие мосты с балансирными тандемными тележками портального типа запатентованной конструкции, предназначенные для тяжелых условий эксплуатации. Передний и задний мосты в восьмиколесной модификации имеют одинаковую конструкцию. В шестиколесной модификации - передняя ось с планетарными редукторами. Передача крутящего момента в тандемных тележках обеспечивается с помощью зубчатых передач. Блокировка дифференциалов переднего и заднего ведущих мостов включается гидравлическим приводом. Отключаемый привод заднего моста при движении на повышенном диапазоне скоростей. |
Передние: Ведущие мосты с балансирными тандемными тележками. Блокируемые дифференциалы с гидравлическим управлением. Задние: Одинарная неподвижная ось. Блокируемые дифференциалы с гидравлическим управлением.
|
РУЛЕВОЕ УПРАВЛЕНИЕ |
Управление поворотом шарнирносочлененных полурам на угол 42 градуса двумя гидроцилиндрами с помощью ручного манипулятора типа “джойстик” |
Управление поворотом шарнирносочлененных полурам на угол +/-42° Скорость движения 0-24 км/ч Максимально тяговое усилие 160 Нм Электрическое пропорциональное управление в условиях пересеченной местности.
|
ТОРМОЗНАЯ СИСТЕМА |
Рабочий и вспомогательный тормоза - многодисковые в масляной ванне, приводимые в действие гидравлически, идентичные на переднем и заднем ведущих мостах. Стояночный и аварийный тормоза действуют на передний и задний мосты и приводятся в действие пружинами. Тормозная система соответствует стандарту ISO 11169 |
Рабочие и вспомогательные тормоза - многодисковые в масляной ванне приводимые в действие гидравлически. Стояночные и аварийные тормоза, приводимые в действие пружинами.
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
Чувствительная к нагрузке, управляемая с помощью системы комплексного управления машиной Timberjack TMC Рабочее давление 24,0 Мпа Объем насоса 140 см кубических Емкость гидравлического бака 140 л |
Чувствительная к нагрузке Объем насоса 190 кубических см/об. Производительность насоса 304 л при 1600 об/мин Рабочее давление 24/28 мПа Система измерения и управления Timbirmatic 300 Производительность гидравлической масляной системы 300 л
|
СТОИМОСТЬ |
125000 € (2000 год) |
135 000€ (2004 год) |
Форма 7. Технология рубок спелых и перестойных лесных насаждений.
Объект |
Год, месяц рубки |
Вид рубки |
Вырубаемый запас, м3/га |
Вырубаемый запас, общий, м3 |
Интенсивность рубки, % |
Технологические операции |
||||
валка деревьев |
обрезка сучьев |
раскряжевка хлыстов |
трелевка |
очистка мест рубок |
||||||
Кв 146 выд 16 |
2012/фев |
СПР |
130 |
1280 |
100 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
Кв 148 выд 26 |
2012/фев |
СПР |
180 |
1600 |
100 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
Кв 146 выд 1 |
2012/фев |
ДВР |
330 |
3660 |
29 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
Кв 139 выд 24 |
2012/фев |
ДВР |
330 |
1740 |
29 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
Кв 146 выд 18 |
2012/фев |
ГПР |
320 |
1820 |
29 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
Кв 148 выд 23 |
2012/фев |
РПР |
290 |
1073 |
25 |
Форвардер Тимберджек 1410 |
Харвестер Тимберджек 1270 |
Харвестер Тимберджек 1270 |
Форвардер Тимберджек 1410 |
укладка на волока |
