МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение высшего профессионального образования «Югорский государственный университет»
ОТЧЕТ
по лабораторной работе №7:
Объединение разных сетей.
IP маршрутизация
кафедра «АСОИУ», группа 1190
выполнила Е.Н. Мулакова
преподаватель Г.В.Бушуев
г. Ханты-Мансийск 2012 г.
Ход работы
1. Схему сети с использованием маршрутизатора представлена на Рисунке 1

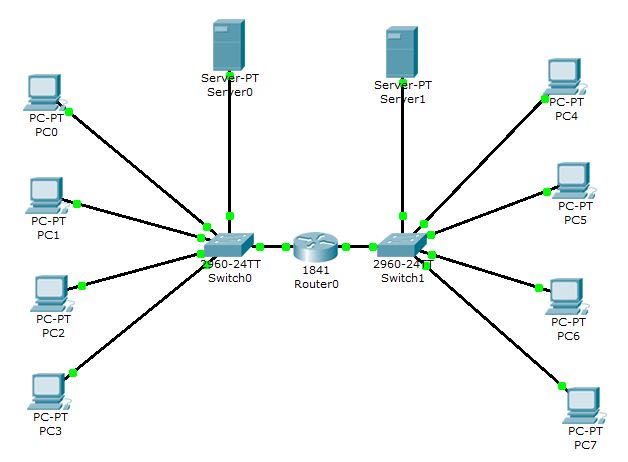

Рисунок 1 – Схема сети с одним маршрутизатором
2. Настройка ip-адреса пк представлена на рисунке 2

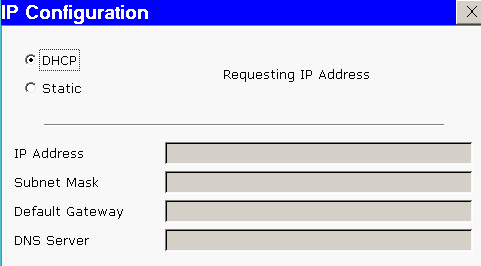

Рисунок 2 – окно настройки конфигурации IP-адреса
3. В таблицах 1 и 2 представлены настройки dhcp-серверов и маршрутизатора
Таблица 1 – IP - настройка DHCP серверов.
|
Server 0 |
Server 1 |
IP - адрес |
192.168.1.1 |
192.168.2.1 |
Маска подсети |
255.255.255.0 |
255.255.255.0 |
HTTP |
off |
off |
DHCP |
on |
on |
TFTP |
off |
off |
DNS |
off |
off |
Start IP Address |
192.168.1.2 |
192.168.2.2 |
Maximum number of users |
10 |
10 |
Таблица 2 – IP - конфигурация маршрутизатора.
|
FastEthernet 0 |
FastEthernet 1 |
MAC - адрес |
00D0.BC73.6101 |
00D0.BC73.6102 |
IP - адрес |
192.168.1.254 |
192.168.2.254 |
Subnet mask |
255.255.255.0 |
255.255.255.0 |
4. Используя пошаговую симуляцию отследить маршруты пакетов (Рисунок 3):

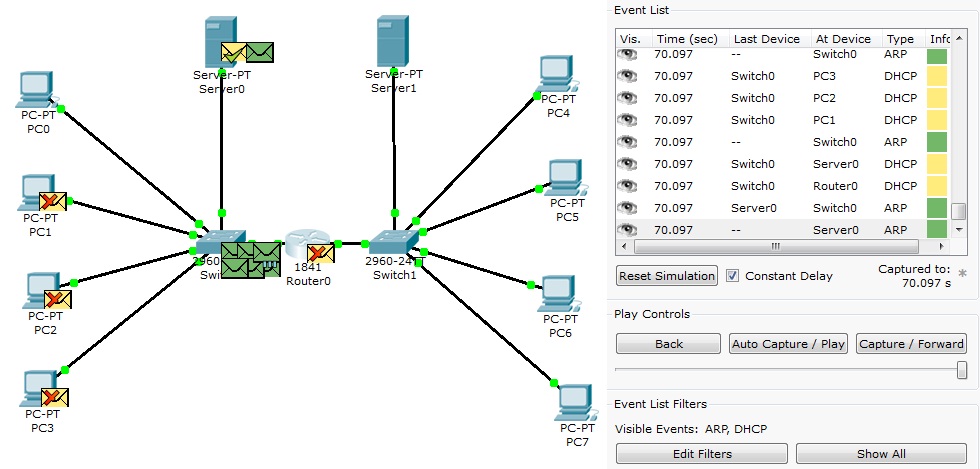

Рисунок 3 – маршрут пакетов
5. В таблице 3 представлен результат команды ping
Таблица 3 – Результат выполнения программы ping
Пинг с: |
.1.1 |
.1.2 |
.1.3 |
.1.4 |
.1.5 |
.1.254 |
.2.1 |
.2.2 |
.2.3 |
.2.4 |
.2.5 |
.2.254 |
192.168.1.1 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
- |
- |
192.168.1.2 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
- |
- |
192.168.1.3 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
- |
- |
192.168.1.4 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
- |
- |
192.168.1.5 |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
- |
- |
- |
- |
|
||||||||||||
192.168.2.1 |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.2 |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.3 |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.4 |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.5 |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
6. Проводим необходимую настройку опций DHCP сервера (Таблица 4):
|
||||||||||||
Таблица 4 – IP – дополнительная конфигурация DHCP серверов.
|
Server 0 |
Server 1 |
Server Default Gateway |
192.168.1.254 |
192.168.2.254 |
DHCP Default Gateway |
192.168.1.254 |
192.168.2.254 |
В таблице 5 представлен результат команды Ping
Таблица 5 – Результат выполнения программы ping с новыми настройками DHCP
Пинг с: |
.1.1 |
.1.2 |
.1.3 |
.1.4 |
.1.5 |
.1.254 |
.2.1 |
.2.2 |
.2.3 |
.2.4 |
.2.5 |
.2.254 |
192.168.1.1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.1.2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.1.3 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.1.4 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.1.5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
||||||||||||
192.168.2.1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.2 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.3 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.4 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
192.168.2.5 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
