Раздел 3

Тема 3.1: Скреперные установки

Скреперная установка (рис. 7.1, а) включает в себя скрепер ную лебедку 1, скрепер 2, головной 3 и хвостовой 4 канаты, концевые и поддерживающие блоки 5. При работе скрепер со­вершает периодические возвратно-поступательные движения: порожний скрепер перемещается в сторону забоя с помощью хвостового каната, от забоя — с помощью головного каната. Внедряясь в разрыхленную горную массу, скрепер самозагру­жается и доставляет ее волоком по почве очистной или подго­товительной выработки до места разгрузки.

При доставке руды скреперными установками из очистных забоев разгрузку руды производят либо в рудоспуски 6 (см. рис. 7.1,а), либо через погрузочный полок 7 в вагоны 8 (рис. 7.1,6). Такую загрузку вагонов называют безлюковой. Широко применяют скреперные установки при проведении гор­ных выработок с загрузкой горной массы через передвижной полок 9 (рис. 7.1, в) в вагонетки или конвейер.

Обычно скреперование руды производят по прямой с исполь­зованием двухбарабанной скреперной лебедки (см. рис. 7.1,а).

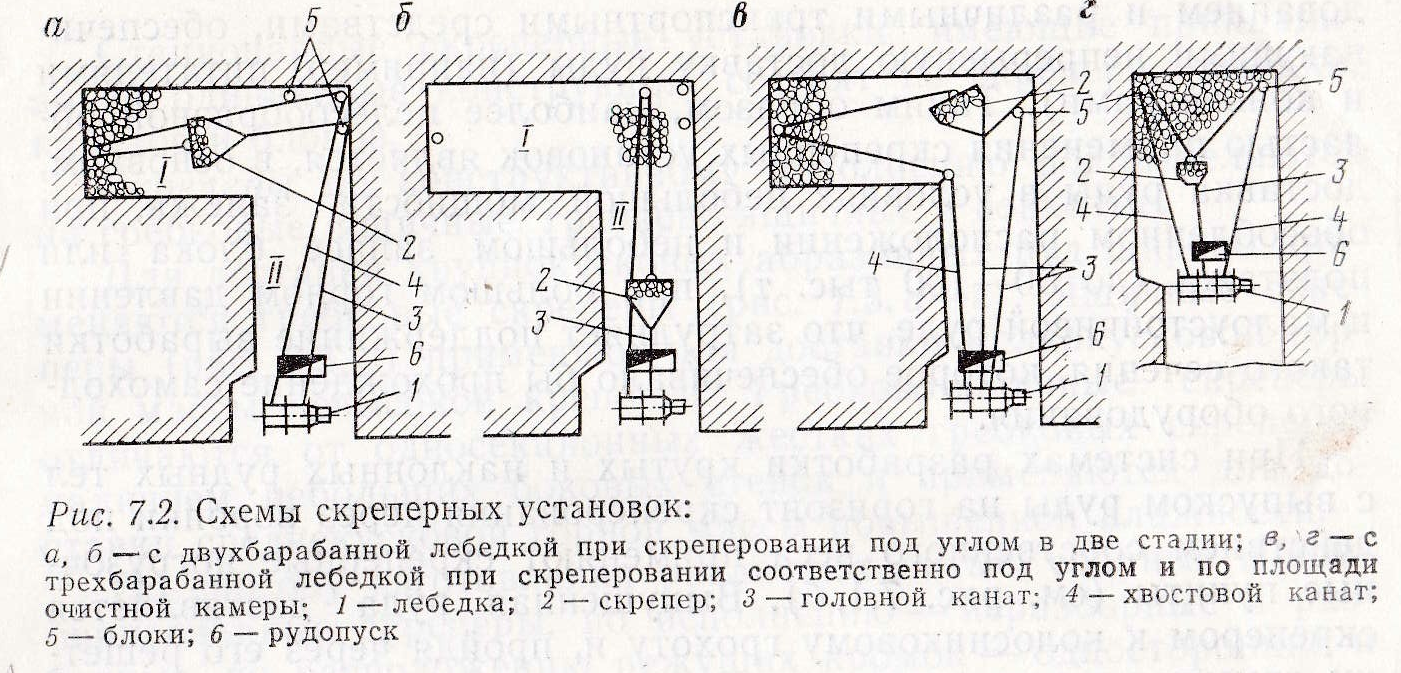

Кроме этого возможно скреперование под углом одной скрепер­ной установкой с доставкой руды в две стадии: вначале — «из-за угла» по выработке / до оси выработки II (рис. 7.2, а), за­тем по выработке II с предварительной нерепасовкои каната на другой концевой блок (рис 7.2,6). Скреперование под углом осуществляют двумя скреперными установками с ^п°^дов ар­тельной доставкой руды или одной установкой с трехбарабаннои чебедкой (рис. 7.2 в), при этом перемещение груженого скре­пера «из-за угла» производят правым крайним канатом, а по направлению к рудоспуску по прямой - средним канатом.

Доставку руды в широких камерах осуществляют скрепер­ными установками с трехбарабаннои скреперной лебедкой. Дви­жение скрепера по площади камеры обеспечивается одним сред­ним головным и двумя крайними хвостовыми канатами (рис.7.2,г).

Преимущества скреперных установок: простота конструкции; /совмещение операций но погрузке и доставке; возможность _до ставки крупнокусковой горной массы любой абразивности при различных⁷ углах наклона выработки; простота изменения дли­ны доставки. Недостатки: малая производительность ограни­ченная длина доставки, что влечет за собой «стое расподожение рудоспусков или других пунктов разгрузки; быстрый износ канатов; высокая энергоемкость; необходимость монтажно-демонтажных работ; сравнительно тяжелый труд машиниста скре­перной установки и сложность автоматизации ее работы.

Основные области применения скреперных установок при добыче крепких руд: доставка руды непосредственно в очист­ном пространстве от забоя до рудоспуска или до погрузочного полка при камерно-столбовой или сплошной со слоевым обру­шением системах разработки; на горизонте доставки от дучек до рудоспусков или до различных погрузочных устройств при системах разработки с подэтажной отбойкой, маганизированием руды, подэтажным или этажным обрушением; доставка за­кладочных материалов при системе разработки горизонтальны­ми слоями с закладкой; доставка и погрузка породы при про­ведении горных выработок.

Применяют, в основном, стационарные скреперные установ­ки с лебедками, смонтированными на специальной закреплен­ной раме или бетонном фундаменте, и иногда — передвижные с лебедками на гусеничном, колесно-рельсовом или пневмошинном механизмах перемещения.

Передвижные скреперные установки, называемые скрепер­ными грузчиками или скреперно-погрузочными машинами, ис­пользуются при камерно-столбовых и других системах разра­ботки, а также при проходке подготовительных выработок.
