4 Измерение влажности воздуха
Для измерения влажности воздуха используют измерительные приборы гигрометры. Существуют несколько видов гигрометров, но основные: волосной и психрометрический.
Так как непосредственно измерить давление водяных паров в воздухе сложно, относительную влажность воздуха измеряют косвенным путем.
Принцип действия волосного гигрометра основан на свойстве обезжиренного волоса ( человека или животного) изменять свою длину в зависимости от влажности воздуха, в котором он находится.
Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы. Волосной гигрометр в зимнее время являются основным прибором для измерения влажности воздуха вне помещения.
Более точным гигрометром является гигрометр психрометрический – психрометр ( по др. гречески "психрос" означает холодный). Известно, что от относительной влажности воздуха зависит скорость испарения. Чем меньше влажность воздуха, тем легче влаге испаряться.
В психрометре есть два термометра. Один - обычный, его называют сухим. Он измеряет температуру окружающего воздуха. Колба другого термометра обмотана тканевым фитилем и опущена в емкость с водой. Второй термометр показывает не температуру воздуха, а температуру влажного фитиля, отсюда и название увлажненный термометр. Чем меньше влажность воздуха, тем интенсивнее испаряется влага из фитиля, тем большее количество теплоты в единицу времени отводится от увлажненного термометра, тем меньше его показания, следовательно, тем больше разность показаний сухого и увлажненного термометров.

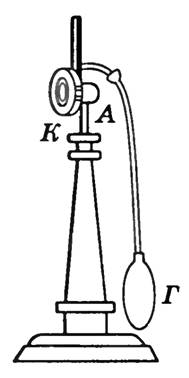

Точку росы определяют с помощью гигрометров. Конденсационный гигрометр представляет собой металлическую коробку А, передняя стенка К которой хорошо отполирована (рис. 2) Внутрь коробки наливают легко испаряющуюся жидкость — эфир — и вставляют термометр. Пропуская через коробку воздух с помощью резиновой груши Г, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки К. Давление в области, прилегающей к стенке, можно считать постоянным, так как эта область сообщается с атмосферой и понижение давления за счет охлаждения компенсируется увеличением концентрации пара. Появление росы указывает, что водяной пар стал насыщенным. Зная температуру воздуха и точку росы, можно найти парциальное давление водяного пара и относительную влажность.
Рис. 2
5 Задачи для самостоятельного решения
Задача 1
На улице идет холодный осенний дождь. В каком случае быстрее высохнет белье, развешенное на кухне: когда форточка открыта, или когда закрыта? Почему?
Задача 2
Влажность воздуха равна 78%, а показание сухого термометра равно 12 °С. Какую температуру показывает влажный термометр? (Ответ: 10 °С.)
Задача 3
Разность в показаниях сухого и влажного термометров равна 4 °С. Относительная влажность воздуха 60%. Чему равны показания сухого и влажного термометра? (Ответ: tc-l9 °С, tm = 10 °С.)
