3.2. Расчет колонны на прочность. Определение размеров сечения колонны.
Предполагая,
что колонна работает на центральное
сжатие, принимаем коэффициент армирования
=
1% и без учета коэффициента продольного
изгиба, требуемая площадь будет равна:
см2.
Принимаем квадратное сечение колонны со стороной hс = 40 см. Тогда Ac =40х40 = 1600см2.
3.3. Расчет продольного армирования колонны второго этажа.
Величина случайного эксцентриситета
Принимаем величину случайного эксцентриситета ea=20мм.
Расчетная
длина колонны
где
-коэффициент,
учитывающий условия закрепления, 1,0.
-высота
элемента в свету, принимаем равной
высоте колонны.
Условная расчетная длина колонны:
здесь:
Тогда
гибкость колонны
При
и
,
по таблице получаем
Необходимое сечение продольной арматуры
Конструктивно принимаем 425 S500 Astot= 14.73см2
3.4. Расчет продольного армирования колонны первого этажа.
Величина случайного эксцентриситета
Принимаем величину случайного эксцентриситета ea=20мм
Расчетная
длина колонны
.
здесь:
гибкость
колонны
При
и
,
по таблице получаем
Необходимое сечение продольной арматуры
Принимаем 425+428 S500 Astot= 44,26см2
В качестве поперечной арматуры для армирования колонны принимаем стержни 8мм из стали класса S400 с шагом 30 см, что меньше 15= 152,2 = 33см.
3.5. Расчет консоли колонны.
Консоль колонны воспринимает поперечную силу ригеля от одного междуэтажного перекрытия. Наибольшая поперечная сила действует на опоре B слева и равна V=291,7 кН.
3.6. Конструирование консоли.
Минимально допустимая длина площадки опирания ригеля на колонну из условия прочности на смятие:
см
Расстояние от торца сборного ригеля до грани колонны d = 6 см, тогда вылет консоли равен: l = lsup + d = 7,3+ 6 = 13,3 см
С учётом
возможной неравномерности распределения
давления по опорной поверхности, а также
неточности при монтаже принимаем
Требуемая рабочая высота консоли у грани колонны может быть определена из условия прочности наклонного сечения по сжатой полосе:
Полную высоту консоли у её основания принимаем h=45см.
Тогда
Условие
выполняется, и данная конструкция
относится к короткой.
Нижняя грань консоли у ее основания наклонена под углом 450, поэтому высота свободного конца консоли:
см;
3.7. Армирование консоли.
Ригель опирается на консоль на длине площадки, равной 225 мм.
Расчетный изгибающий момент силы Vsd относительно грани колонны:
M
= Vsd
×
a,
где
– расстояние от силы до грани примыкания
консоли к колонне.
M = 291,7 ×17.25 = 5031 кН × см.
Требуемую площадь сечения продольной арматуры подбираем по изгибающему моменту M, увеличенному на 25%:
Принимаем: 2Æ16 S500 (As = 4.02 см2). Эти стержни привариваются к закладным деталям консоли.
Так как h=45см>2.5×a=2.5×17.25=43.125см, то консоль армируется отогнутыми и поперечными стержнями.
Площадь сечения отогнутой арматуры можно определить по:
Ast,inc = 0.0015× bс × dут = 0.0015× 40 × 42 = 2,52см2.
Отогнутую арматуру устанавливаем в двух наклонных сечениях по два стержня в каждом сечении, то есть 4Æ12 S500 (As = 4.52 см2).
Поперечные стержни принимаем по двум граням консоли из стали класса S400 Æ8 мм (Asw=1.06 см2). Шаг поперечных стержней должен быть не более 15 см и не более h/4 = 40/4 = 10 см. Принимаем в пределах консоли шаг поперечных стержней S = 10 см.

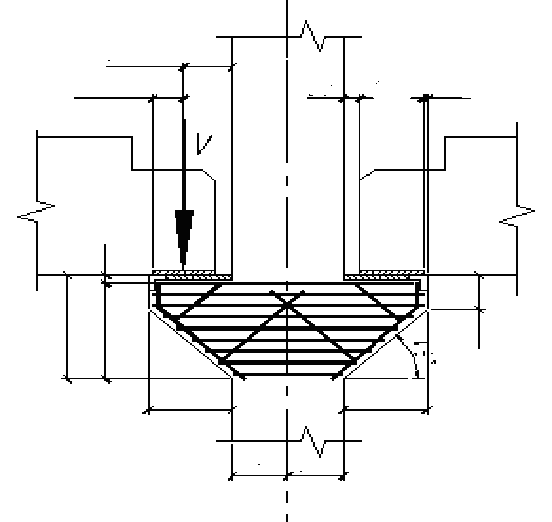

Рис 15 . Армирование консоли колонны.
