Особенности обводов корпуса и выступающих частей судов на подводных крыльях.
Суда на малопогруженных подводных
крыльях имеют высокое гидродинамическое
качество на эксплуатационных скоростях.
У современных отечественных судов оно
колеблется в пределах 12 - 16. Однако
возможность реализации этого качества
связана с режимом выхода судна на
подводные крылья. Как показано на
рис. 31, в районе (0,4 - 0,6)
судно на подводных крыльях имеет
минимальное гидродинамическое качество.
В этом диапазоне расположен так называемый
«горб» сопротивления. На «горбе»
гидродинамическое качество отечественных
судов на подводных крыльях составляет
8 - 11.
Н
аличие
«горба» сопротивления, как правило, не
позволяет реализовать максимальное
гидродинамическое качество при ходе
на подводных крыльях, так как параметры
движителя выбираются не только из
условия его оптимальности в районе
максимального гидродинамического

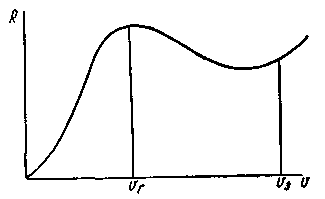

Рис. 31. Зависимость сопротивления воды движению
судна от скорости.
скорость
соответствующая
;
эксплуатационная
скорос
качества, но и из условия обеспечения судну упора, необходимого для преодоления «горба» сопротивления, т. е. выхода судна на крылья. Таким образом, одна из важных задач при проектировании судна на подводных крыльях — повышение гидродинамического качества на
режиме выхода судна на крылья (снижение «горба» сопротивления).
Исследования показывают, что превалирующей составляющей сопротивления судна на подводных крыльях на малых скоростях, включая режим выхода, оказывается сопротивление его
корпуса. Поэтому правильный выбор формы и обводов корпуса — одна из главных задач, обеспечивающих успешное проектирование судна на подводных крыльях. Проектируя корпус, следует учитывать необходимость придания судну хороших мореходных качеств при движении на волнении.
Разработанные для отечественных судов на малопогруженных подводных крыльях формы и обводы корпуса существенно отличаются от известных обводов водоизмещающих и глиссирующих судов. Корпусам судов на крыльях свойственны килеватость днища, наличие резко выраженных скул и реданов. Килеватость днища, форма и количество реданов, полнота носовой и кормовой оконечностей зависят от назначения судна и в каждом конкретном случае выбираются исходя из условий оптимального взаимодействия с крыльевым устройством и выступающими частями. Например, корпус катера «Волга» для обеспечения наибольшего гидродинамического качества при выходе на крылья и повышения мореходности снабжен четырьмя реданами. Реданы имеют клиновидную в плане форму, что обусловливает при ходе катера на волнении (в случае замывания корпуса или провала подводного крыла) вход в воду относительно небольшой части днища. Этому же способствует и килеватость шпангоутов на реданах, которая меняется в пределах 12 - 25°, причем кормовым реданам соответствуют меньшие углы. Большое значение при движении на волнении имеет носовой редан, улучшающий всхожесть катера на волну.
Корпус катера «Волга» — первый многореданный корпус, созданный применительно к судну на подводных крыльях,— показал во взаимодействии с подводными крыльями и выступающими частями высокие гидродинамические характеристики и мореходные качества.
Корпус теплохода «Ракета» имеет один клиновидный редан с углом килеватости 8°, расположенный на расстоянии 0,7 lкр от носового крыла. В кормовой части за реданом расположен кормовой срывник. Такие обводы корпуса обеспечивают во взаимодействии с подводными крыльями необходимую дифферентовку корпуса при выходе на крылья и высокое гидродинамическое качество.
Корпус теплохода «Метеор», рассчитанный на плавание и в водохранилищах, имеет увеличенную килеватость и дополнительный носовой редан. Корпуса морских судов «Комета» и «Вихрь» обладают увеличенной килеватостью по сравнению с корпусами речных и озерных судов.
В каждом конкретном случае выбранные в первом приближении форма и обводы корпуса в комплексе с подводными крыльями и выступающими частями должны быть доработаны экспериментально.
Для повышения гидродинамического качества при выходе судна на крылья на морских судах «Комета» и «Вихрь» впервые применено среднее крыло. При выходе судна на крылья и замывании корпуса волной среднее крыло работает аналогично редану, значительно снижая сопротивление на этих режимах движения. Параметры и расположение среднего подводного крыла выбирают для конкретных форм и обводов корпуса с учетом взаимодействия с носовым крылом и кормовым комплексом судна.
К выступающим частям судов на подводных крыльях относятся стойки крыльев, кронштейны, гребные валы, обтекатели, рули и т. д.
Сопротивление выступающих частей у отечественных судов на малопогруженных подводных крыльях составляет (в процентах от полного сопротивления):
Выступающие части выбираются с учетом требований, предъявляемых к гидродинамике и прочности. Проектируя стойки крыльев и кронштейны, соединенные с крыльями, следует исключать возможность попадания воздуха на засасывающую стенку крыла при срывном обтекании стоек на высоких скоростях движения или на циркуляции. Для этого носок стойки и других выступающих частей необходимо перекрывать горизонтальным козырьком или ставить стойки так, чтобы их носки располагались не ближе '/з хорды от носка крыла. При таком расположении точки максимальных разрежений на поверхности профиля крыла и профиля стойки смещены. Заднюю кромку стоек следует выпускать за заднюю кромку крыла и для высоких скоростей делать ее тупой. Этим достигается отрывное обтекание стоек, и воздух, проникающий по стойкам, уходит в образовавшуюся за стойкой каверну, не попадая на крыло.
Заметное влияние на величину сопротивления выступающих частей оказывает свободная поверхность. Ввиду образования волн и брызг при пересечении выступающими частями поверх ности воды сопротивление движению увеличивается.
Условия работы рулей судов на подводных крыльях имеют специфическую особенность, заключающуюся в том, что при ходе судна на подводных крыльях руль пересекает поверхность воды. Поэтому при выборе геометрии и места расположения руля следует стремиться к тому, чтобы требуемые усилия на руле, обеспечивающие необходимые эволюции судна, достигались в бессрывном диапазоне углов перекладки руля. Угол срыва потока с руля, пересекающего поверхность воды, в широком диапазоне изменения удлинений и профилей сечений составляет 12-15°.
