Результаты аэродинамического расчета воздуховодов

№ уч.	Q, м3/ч	l, м	υ, м/с	Рд , Па	Рl, Па		Рм, Па	Р, Па	Давление в магистрали, Па	Отклонение от РР, %
1	1700	15	15,0	135,6	190	1,05	142,4	332,4	332,4	-
2	2500	4	17,5	184,5	58,6	0,5	92,3	150,9	483,3	-
3	2500	15	14,2	121,5	129,8	2,65	322	451,8	935,1	-
4	800	3	18,1	197,4	158	0,95	187,5	345,5	-	-3,9

2. Расчет циклона

1. Исходя из заданного типа циклона, определяем оптимальную скорость в сечении аппарата (табл. 1.4):

для циклона ЦН-11 υ_опт = 3,5 м/с.

1. По формуле (1.13) рассчитываем необходимую площадь сечения циклона S, м:

3. По формуле (1.14) определяем расчетный диаметр циклона D_p,м:

Округляем диаметр до стандартного D_ц = 500 мм.

4. По формуле (1.15) определяем действительную скорость газа в циклоне

5. Затем определяем потери давления в циклоне по формуле (1.16).

_{Коэффициент местного сопротивления циклона находим по табл.1.4:}

_Тогда

6. Для расчета эффективности пылеулавливания в циклоне определяем диаметр частиц пыли d₅₀, мкм, которые улавливаются в циклоне с эффективностью 50 % при рабочих условиях (формула (1.17)):

мкм

7. По формуле (1.18) рассчитываем параметр х, по которому определяем значение нормальной функции распределения Ф(х):

По табл. 1.6 определяем Ф(х) = 0,99. Тогда эффективность улавливания пыли в циклоне: .

8. По формуле (1.20) определяем концентрацию пыли в воздухе на выходе из циклона и аспирационной системы:

г/м³.

3. Расчет и выбор побудителя тяги

Производительность вентилятора с учетом подсосов находим по формуле (1.21):

По формуле (1.22) находим полное давление, развиваемое вентилятором, :

Подбираем вентилятор ЦП 7-40 № 5 по рабочим характеристикам [4], рис. 1.2, 1.3 и по формуле (1.23) вычисляем потребляемую мощность, которая определяет выбор электродвигателя:

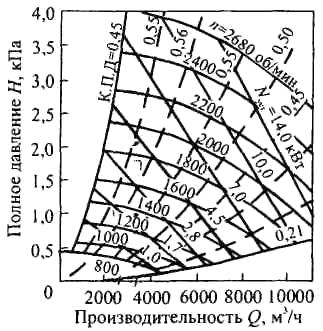

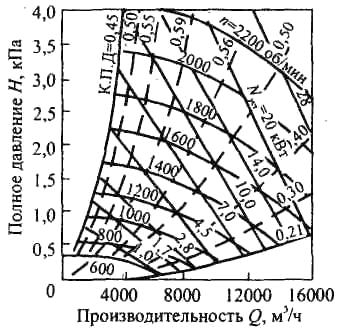

Рис. 1.2. Аэродинамическая характеристика вентилятора ЦП7-40 № 5 [4]	Рис. 1.3. Аэродинамическая характеристика вентилятора ЦП7-40 № 6 [4]
