17 Тепловой расчет редуктора

Цель теплового расчета – проверка температуры масла в редукторе, которая не должна превышать допускаемой [t]_м=80…95єС. Температура воздуха вне корпуса редуктора обычно t_в=20 єС. Температура масла t_м в корпусе червячной передачи при непрерывной работе без искусственного охлаждения определяется по формуле [3]:

(18.1)

где ή- КПД редуктора,

К_t =9…17 Вт/(м²град) – коэффициент теплопередачи,

А – площадь теплоотдающей поверхности корпуса редуктор, м²

По [3, табл.11.6] исходя из межосевого расстояния 100мм определяем А=0,24

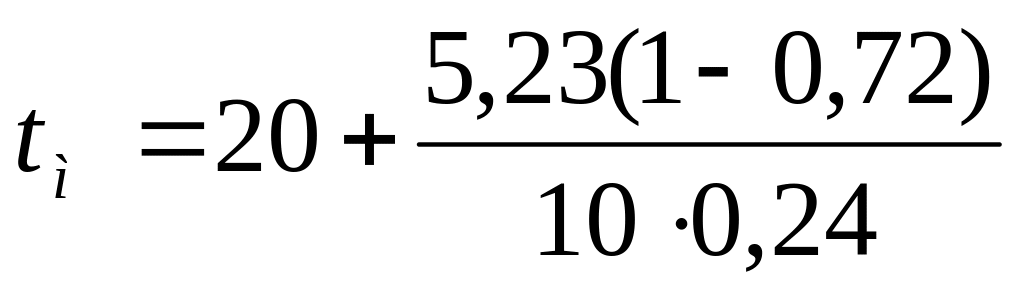

Подставив данные в (18.1) получим:

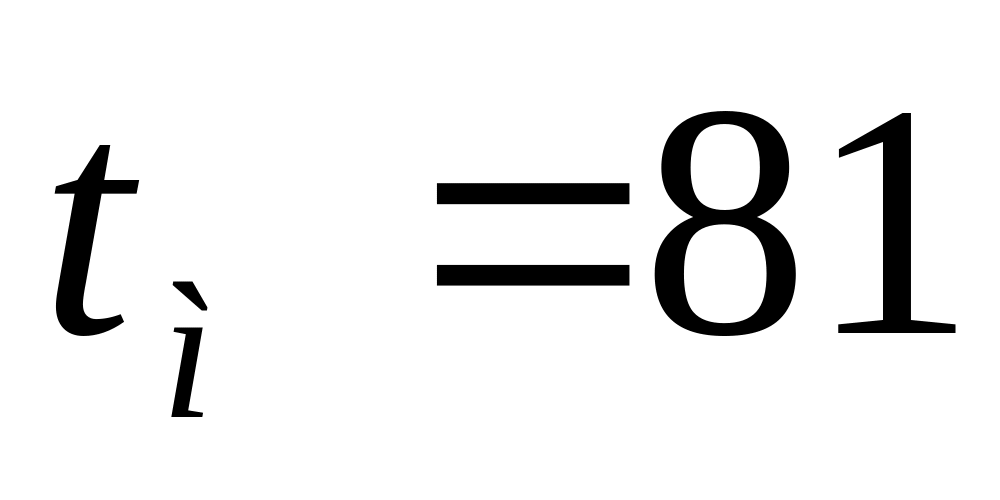

єС[t]_м

Температура редуктора в норме.
