Порядок определения содержания газа в воздухе

1.Концы ампул обламываются и вставляют ее в отверстие головки насоса так, чтобы стрелка была направлена в сторону насоса. Затем берут насос в руку и, сжав мех до упора, отпускают его до полного раскрытия, пропуская 100 мл исследуемого воздуха через ампулу.

Если при этом окраска реактивного слоя достигла первого деления шкалы или превысила его, замер газа следует прекратить и немедленно выйти на свежую струю, так как концентрация любого из опреде­ляемых газов в этом случае превышает предельно-допустимые нормы (ПДК).

Если после одного хода меха окраска не появилась или не достигла первого делении шкалы, продолжают просасывание, делая еще девять ходов меха (всего 10).

2.Значение концентрации газов определяют с помощью шкал, имеющихся на упаковке (картонной коробке), для этого трубку прикладывают к шкале так, чтобы кольца трубки совпадали с делениями шкалы, а начало окрашенного столбика - с нулевым ее делением. Если через трубку прошло i 000 мл воздуха (10 ходов меха), то значения концентрации читаются по правой шкале, если прососано 100 мл воздуха (1 ход меха), то - по левой шкале.

Газоопределители интерференционные

ГИК-1, ИГА (ШИ-6), ШИ-3, ШИВ,

Основанные на интерференционно-оптическом методе

Газоопределитель интерференционный комплексный ГИК-1 предназначен для определения процентного содержания водорода, метана, углекислого газа и кислорода, шахтный интерферометр ШИ-6 – метана, углекислого газа и кислорода, шахтные интерферометры ШИ-3, ШИ-5– метана и углекислого газа. Определение газов в воздухе производится как при раздельном, так и при одновременном присутствии этих газов в анализируемой смеси.

Газоопределители представляют собой оптические переносные приборы периодического действия в пылезащищенном, взрывозащищенном, брызгозащищенном исполнении и могут применяться в помещениях и наружных установках, имеющих взрывоопасность по смесям всех категорий труппы Т1, и во всех подземных выработках шахт, опасных по газу или пыли.

Работа газоопределителей

В интерферометрах определение содержания компонента газовой смеси производится путем измерения величины смещения интерференционной картины, которое происходит при изменении состава газовой смеси, находящейся на пути одного из двух когерентных лучей света.

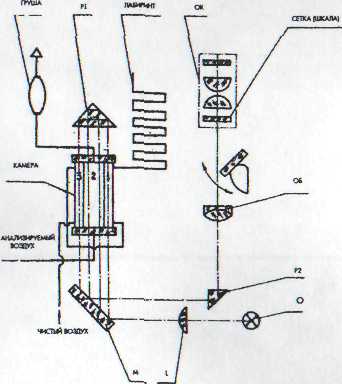

Интерференционная картина в приборе возникает вследствие постоянной, заданной самим прибором разности ходов двух лучей света, исходящих от одного источника (рис. 4). Свет от источника О пропускается через конденсаторную линзу L и далее параллельным пучком падает на плоскопараллельную пластину-зеркало М, где пучок разлагается на два интерферирующих пучка, которые направляются в камеры прибора. Первый пучок проходит через боковые плоскости 1 и 3 газовоздушной камеры, наполненные чистым атмосферным воздухом. Второй пучок света, отразившись на нижней грани пластины зеркала, проходит через центральную полость 2 газовоздушной камеры через призму Р₁ и возвращается через эту же полость 2.

Оба пучка света, пройдя через полости газовоздушной камеры и призму Р₁ , вновь отражаются от пластины М и через призму Р₂ идут в объектив ОБ зрительной трубки. В фокальной плоскости зрительной трубки пучки света, налагаясь друг на друга, дают интерференционную картину, наблюдаемую через окуляр ОК. При определении концентрации газа в атмосфере полость 2 газовоздушной камеры заполняется исследуемым воздухом, и вследствие изменения плотности газовой смеси, находящейся на пути второго пучка света, происходит смещение картины вдоль видимой через окуляр прибора шкалы, показывающее относительное содержание газа.

Рис. 4. Функциональная схема газоопределителей
