Ход работы

1. Изучить устройство, методику исследования и принцип действия приборов.

Аспиратор служит для просасывания запыленного воздуха через специальный фильтр 4. Прибор работает от сети 220 в и состоит из корпуса, в который встроены всасывающий насос и четыре ротаметра, регулирующие производительность (пропускную способность) с помощью вентилей 7.

Всасывающий штуцер прибора соединяется с аллонжем 3 посредством резиновых шлангов, а выпускной — с пылевой камерой 2 для «взмучивания» пыли, находящейся в камере.

Аллонж (патрон) 3 служит для установки фильтра и соединяется резиновыми шлангами 5 с всасывающим штуцером ротаметра аспиратора, а с другой стороны - с пылевой камерой 2. После установки фильтра посредством резьбы полупатроны соединяются.

Аэрозольные фильтры. Наиболее распространены аэрозольные типа АФА-В-10, АФА-В18 (рис. 9) - буква В обозначает назначение фильтра для весового анализа, а цифры 10 и 18 - площадь фильтра в см². Ткань фильтра обладает электростатическими свойствами, что обеспечивает практически полную задержку пыли - около 99,5 %. Для удобства пользования фильтр (рис. 1.2 , а) помещен в специальную бумажную обойму (рис. 1.2, б).

Барометр-анероид необходим для определения атмосферного давления, которое влияет на объем пропускаемого через фильтр воздуха.

Ртутный термометр служит для измерения температуры воздуха в рабочей зоне, от которой зависит объем пропускаемого через фильтр воздуха.

Аналитические весы В-200 предназначены для определения массы фильтров до и после отбора пробы воздуха из рабочей зоны. Фильтр взвешивается вместе с обоймой.

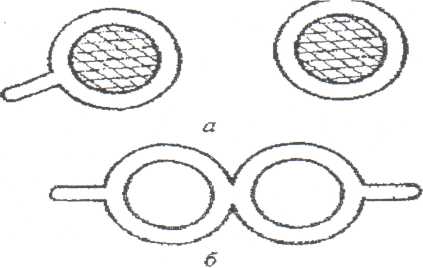

Рис. 2. Фильтр АФА-ВП-18:

а- фильтрующий элемент; б - в сборе с обоймой

Масса фильтра складывается из показаний лимба ручек управления и шкалы (совмещенной с риской на стекле смотрового окошка цифры). Если в производственных условиях фильтр может увлажняться от капель тумана или воды, то следует ограничиваться кратковременным подсушиванием его в эксикаторе в лаборатории.

2. Определить действительную концентрацию пыли в пылевой камере. Вынуть фильтр АФА из кассеты, снять кальку, служащую защитным чехлом. Взвесить фильтр с точностью до 0,1 мг, после чего поместить фильтр в гнездо аллонжа и соединить полупатроны. Массу записать в бланк отчета. Снять показания барометра-анероида и термометра, записав их в бланк отчета. Включить аспиратор и установить при помощи вентилей ротаметра определенный расход воздуха через фильтр (15.„20 л/мин). Записать в бланк отчета. Произвести отбор пробы, отметив в отчете время начала и окончания отбора (параллельно с включением аспиратора включается секундомер). Выключить аспиратор и секундомер, вынуть фильтр и взвесить, записав в бланк отчета.

Примечание. Если пробы отбирают в условиях высокой влажности, фильтр до и после отбора пробы следует просушить в течение 10... 15 мин в эксикаторе. По разности массы фильтра до и после отбора проб вычислить привес и записать в бланк отчета.

Рассчитать концентрацию пыли в воздухе, мг/м³, по формуле:

где q— масса пыли, мг (разность масс фильтра после отбора пробы и до отбора); V - объем, л, пропущенного через фильтр воздуха, приведенного к нормальным условиям (при температуре t = О °С и атмосферном давлении — 1 013 Па),
