«Исследование вибрации»

Цель работы:

Изучить методы и средства измерения вибраций и технических мер борьбы с ними на производстве.

Оборудование:

Приборы, измеряющие вибрацию неэлектрическими методами, - виброграф ВР-1; приборы с преобразованием механических колебаний в электрические - измеритель шума и вибрации ИШВ-1.

Характеристика приборов

Приборы для измерения вибраций разделяются на две группы: приборы, измеряющие вибрацию неэлектрическими методами, - виброграф ВР-1; приборы с преобразованием механических колебаний в электрические - измеритель шума и вибрации ИШВ-1. В качестве преобразователей механических колебаний в электрические в данной работе применяют пьезоэлектрические датчики.

Принципиальная схема лабораторной установки представлена на рис. 13. Исследуемый объект представляет собой ударно-вибрационную машину, элементы которой смонтированы на плите. Привод машины через редуктор и кулачковый механизм приводит в движение молотки, которые вызывают вибрационные колебания конструкции, испытывающей ударные нагрузки. Эти конструкции отличаются друг от друга средствами гашения параметров вибрации. Элементы 2-4 являются комплектующими изделиями измерителя шума и вибраций ИШВ-1.

Электрические сигналы, снимаемые с преобразователя (датчика), пропорциональны виброускорению колеблющегося объекта. Если между датчиком и измерительным прибором использовать интегратор, электрические сигналы будут пропорциональны виброскорости.

На панели прибора ИШВ-1 предусмотрен ряд органов управления и регулирования (рис. 7).

При измерении вибраций к гнезду «Вход» подключают датчик, тумблер 7 переводят в положение «Датчик», а переключатель 5 - в положение «Контр.питания», при этом прибор включается и индикатор питания начинает мигать, а на шкале 11 стрелка устанавливается против сектора «Батарея».

3

4

2

5

1

Рис. 6. Схема лабораторной установки: 1 -исследуемый объект; 2 - пьезоэлектрический датчик; 3 - адаптер; 4 - предусилитель; 5 -прибор измерительный ИШВ-1

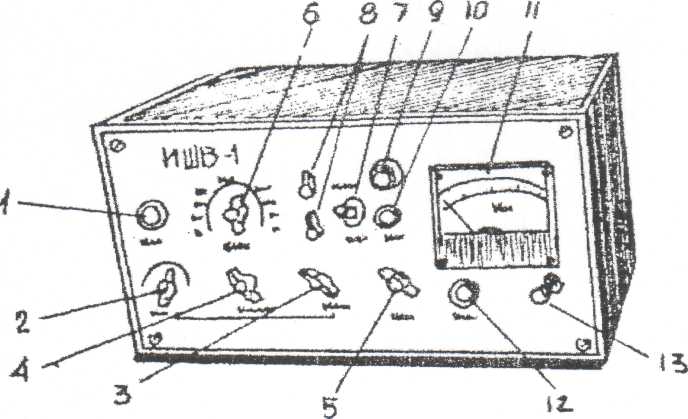

Рис. 7. Измеритель шума и вибрации ИШВ-1: 1 - гнездо для подключения виброприемника «Вход»; 2 — переклю­чатель «Делитель I»; 3 - переключатель «Делитель 11»; 4 -переключатель рода измерения; 5 - переключатель рода работы; 6 - переключатель октавных полос; 7 -- тумблер переключения работы на микрофон или виброприемник; 8 гнездо для калибровки прибора; 9 - индикатор питания; 10 - гнездо подключения электрического калибратора; 11 -стрелочный индикатор; 12 ~ гнездо для подключения регистрирующего прибора «Вход»; 13 - клемма заземления

Если измеряют общий уровень вибрации, то переключатель 4 должен находиться в положении «Лин»; если определяют уровень вибрации в октавных полосах частот, то переключатель 4 переводят в положение «Фильтры». Далее переключатель 5 устанавливают в положение «Быстро», если измеряется непрерывная вибрация, или «Медленно», если измеряется импульсная (ударная) вибрация.

Переключатели 2 и 3 ставят против цифр 90 и 40 соответственно. Если стрелка 11 не смещается, то сначала переключатель 3 переводят последовательно против цифр 30, 20, 10, 0 дБ, наблюдая за стрелкой. Если стрелка 11 не изменяет своего положения, переключатель 2 переводят в положение 80, 70 и ниже, пока не сместится стрелка. Когда стрелка показывает какое-либо значение на шкале индикатора 11, записывают это значение и положения переключателей 2 и 3.

Результатом является сумма трех значений: положений переключателей 2 и 5 и показание стрелки шкалы индикатора 11.

При работе установки запрещается включение прибора ИШВ-1 в сеть при отсутствии надежного заземления, а включение ударно-вибрационной машины в сеть производится только пускателем.
