Тема 15. Эс и эо цеха металлорежущих станков Краткая характеристика производства и потребителей ээ

Цех металлорежущих станков (ЦМС) предназначен для серийного производства деталей по заказу.

ЦМС предусматривает наличие производственных, служебных, вспомогательных и бы­товых помещений. Металлорежущие станки различного назначения размещены в станочном, заточном и резьбошлифовальном отделениях.

Транспортные операции выполняются кран-балкой и наземными электротележками.

Цех получает ЭС от собственной цеховой трансформаторной подстанции (ТП), распо­ложенной на расстоянии 1,3 км от ГГШ завода. Подводимое напряжение - 10 или 35 кВ. ГГШ подключена к энергосистеме (ЭНС), расположенной на расстоянии 15 км.

Потребители ЭЭ относятся к 2 и 3 категории надежности электроснабжения.

Количество рабочих смен - 3. Грунт в районе цеха - глина при температуре +5 °С.

Каркас здания сооружен из блоков-секций, длиной 6 и 8 м каждый.

Размеры цеха А х В х Н = 50 х 30 х 8 м.

Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м.

Перечень ЭО цеха металлорежущих станков дан в таблице Т.15.

Мощность электропотребления (Р_эп) указана для одного электроприемника.

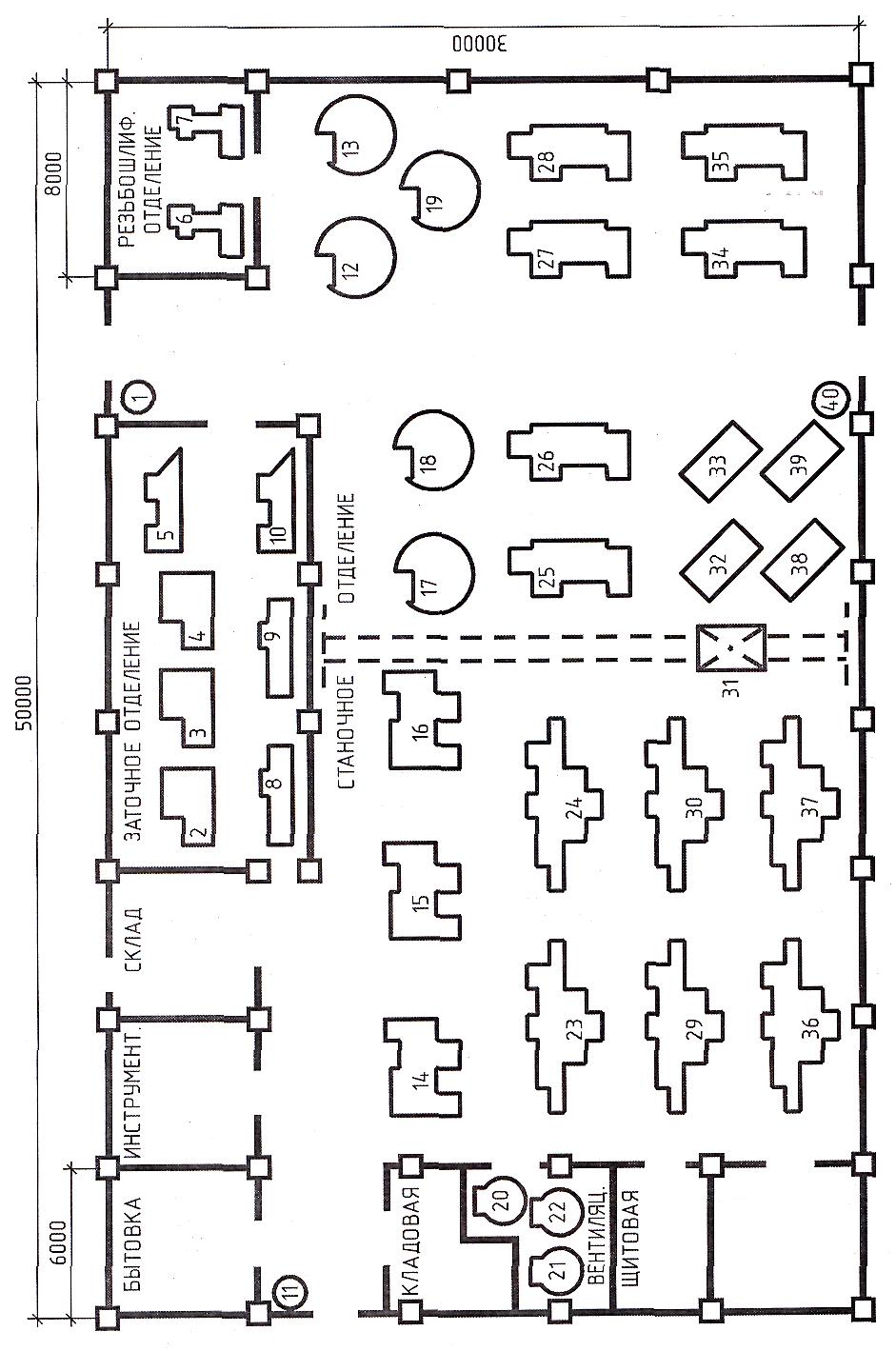

Расположение основного ЭО показано на плане (рис. Т.15).

Таблица 15. Перечень ЭО цеха металлорежущих станков

№ на плане	Наименование ЭО	Вариант			Примечание
		1	2	3
		Рэп, кВт
1	2	3	4	5	6
1,11,40	Электропривод раздвижных ворот	3,5	4	4,5	1-фазные ПВ = 25 %
2...4	Универсальные заточные станки	2,5	3.5	2,8
5,10	Заточные станки для червячных фрез	7	8	8,2
6,7	Резьбошлифовальныс станки	4,8	5,2	6,4
8,9	Заточные станки для фрезерных головок	3	3,2	4,2
12,13, 17. ..19	Круглошлифовальные станки	10,2	9,6	10
14...16	Токарные станки	6,5	8,5	7,8
20.,.22	Вентиляторы	4	4,5	5
23, 24, 29, 30,36, 37	Плоскошлифовальные станки	38	28	18,5
25,,,28, 34, 35	Внутришлифовальпые станки	8,9	10,4	12
31	Кран-балка	10	12	15	ПВ = 40 %
32,33, 38,39	Заточные станки		2,8	3,2

Тема 16. Эс и эо сварочного участка цеха Краткая характеристика производства и потребителей ээ

Сварочный участок (СУ) предназначен для подготовительных работ с изделиями. Он яв­ляется частью крупного механического цеха завода тяжелого машиностроения.

На сварочном участке предусмотрены работы различного назначения: ручная электроду­говая сварка и наплавка, полуавтоматическая и автоматическая импульсная наплавка под слоем флюса и т. п.

Он оборудован электроустановками (ЭУ): термическими сварочными, вентиляционными, а также металлообрабатывающими станками.

Транспортные операции осуществляются с помощью кран-балки, электротали, наземных электротележек, ленточных конвейеров.

Участок имеет механическое, термическое отделение, сварочные посты, отделение им­пульсной наплавки, где размещено основное оборудование.

Электроснабжение (ЭС) обеспечивается от цеховой трансформаторной подстанции (ТП) 10/0,4 кВ, расположенной на расстоянии 50 м от здания участка. В перспективе от этой же ТП предусматривается ЭС станочного участка с дополнительной нагрузкой (Р = 800 кВт; cosφ = 0,85; К_п = 0,6).

Электроприемники, обеспечивающие жизнедеятельность (вентиляция и кондициониро­вание) относятся к 2 категории надежности ЭСН, а остальные - к 3. Количество рабочих смен - 2.

Грунт в районе цеха - песок при температуре +12 °С. Каркас здания сооружен из бло­ков-секций длиной 8, 6 и 4 м каждый.

Размеры цеха А х В х Н= 48 х 30 х 8 м.

Вес помещения, кроме механического отделения, двухэтажные высотой 3,6 м.

Перечень ЭО цеха сварочного участка дан в таблице Т.16.

Мощность электропотребления (Р_эп) указана для одного электроприемника.

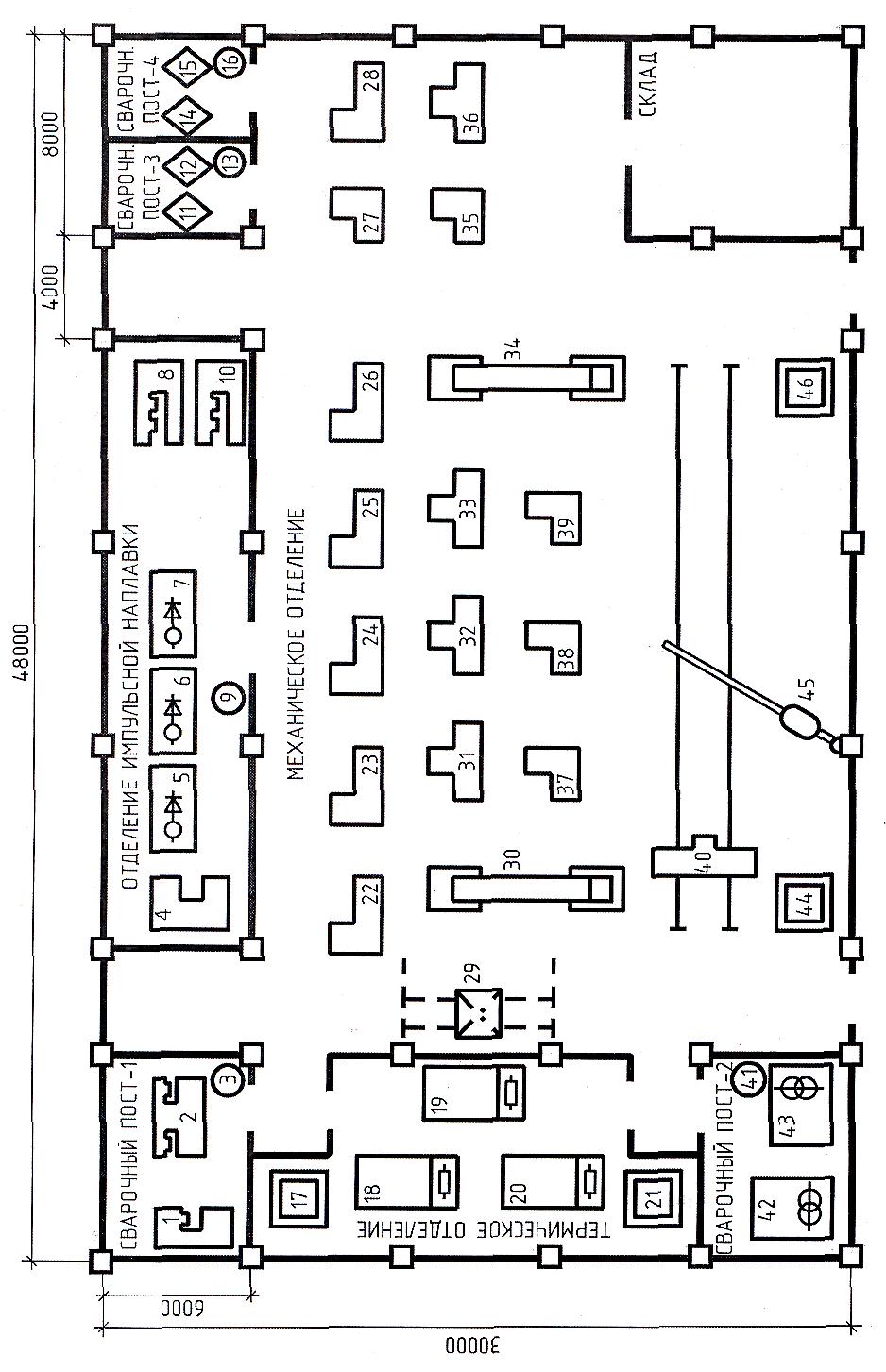

Расположение основного ЭО показано на плане (рис. Т.16).

Таблица Т.16. Перечень ЭО сварочного участка цеха

№ на плане	Наименование ЭО	Вариант			Примечание
		1	2	3
		Рэп, кВт
1	2	3	4	5	6
1,4	Сварочные преобразователи	12	22	16
2	Сварочный полуавтомат	30	18	25
3,9,13, 16,41	Вентиляционные установки	6	9	8,5
5...7	Сварочные выпрямители	8,8	12,2	7,2
8,10	Токарные станки импульсной на­плавки	15,1	10,5	12,3
11,12, 14, 15	Сварочные агрегаты	6,5	8,1	10,4
17,21, 44,46	Кондиционеры	16	12	24
18...20	Электропечи сопротивления	48	75	55
22...26, 28	Слиткообдирочныс станки	4,5	6,5	5,5
27,35, 37…39	Сверлильные станки	1,8	2,2	2,5
29	Кран-балка	12	10	15	ПВ = 60 %
30,34	Конвейеры ленточные	4,5	3	5
31…33, 36	Обдирно-шлифовальные станки	5	4
40	Сварочный стенд	11,2	8,7	9,8
42,43	Сварочные трансформаторы	28 кВ·А	32 кВ·А	22 кВ·А	1-фаз -ные ПВ = 4 %
45	Электросталь	2,5	3,5	4	ПВ = 25 %
