Тема 13. Эс и эо цеха металлоизделий Краткая характеристика производства и потребителей ээ
Цех металлоизделий (ЦМ) является составной частью отрасли тяжелого машиностроения и предназначен для выпуска различных изделий для этого производства.
В цехе предусмотрено термическое отделение, в котором производится предварительная подготовка заготовок и окончательная подготовка готовых изделий.
В станочном отделении установлены станки различного назначения. Транспортные операции производятся с помощью мостовых кранов и наземных электротележек.
Кроме названных в цехе имеются вспомогательные, бытовые и служебные помещения.
ЦМ получает электроснабжение от собственной цеховой трансформаторной подстанции (ТП), расположенной на расстоянии 1,6 км от заводской подстанции глубокого ввода (ПГВ). Напряжение - 10 или 35 кВ. От энергосистемы (ЭС) до ПГВ - 15 км.
Количество рабочих смен - 2. Потребители ЭЭ по надежности ЭС - 2 и 3 категории.
Грунт в районе цеха - песок с температурой +10 °С. Каркас здания сооружен из блоков-секций длиной 4, 6, и 8 м каждый.
Размеры цеха А х В х Н = 48 х 30 х 10 м.
Все помещения, кроме станочного и термического отделений, двухэтажные высотой 4 м.
Перечень ЭО цеха дан в таблице Т.13.
Мощность электропотребления (Рэп) указана для одного электроприемника.

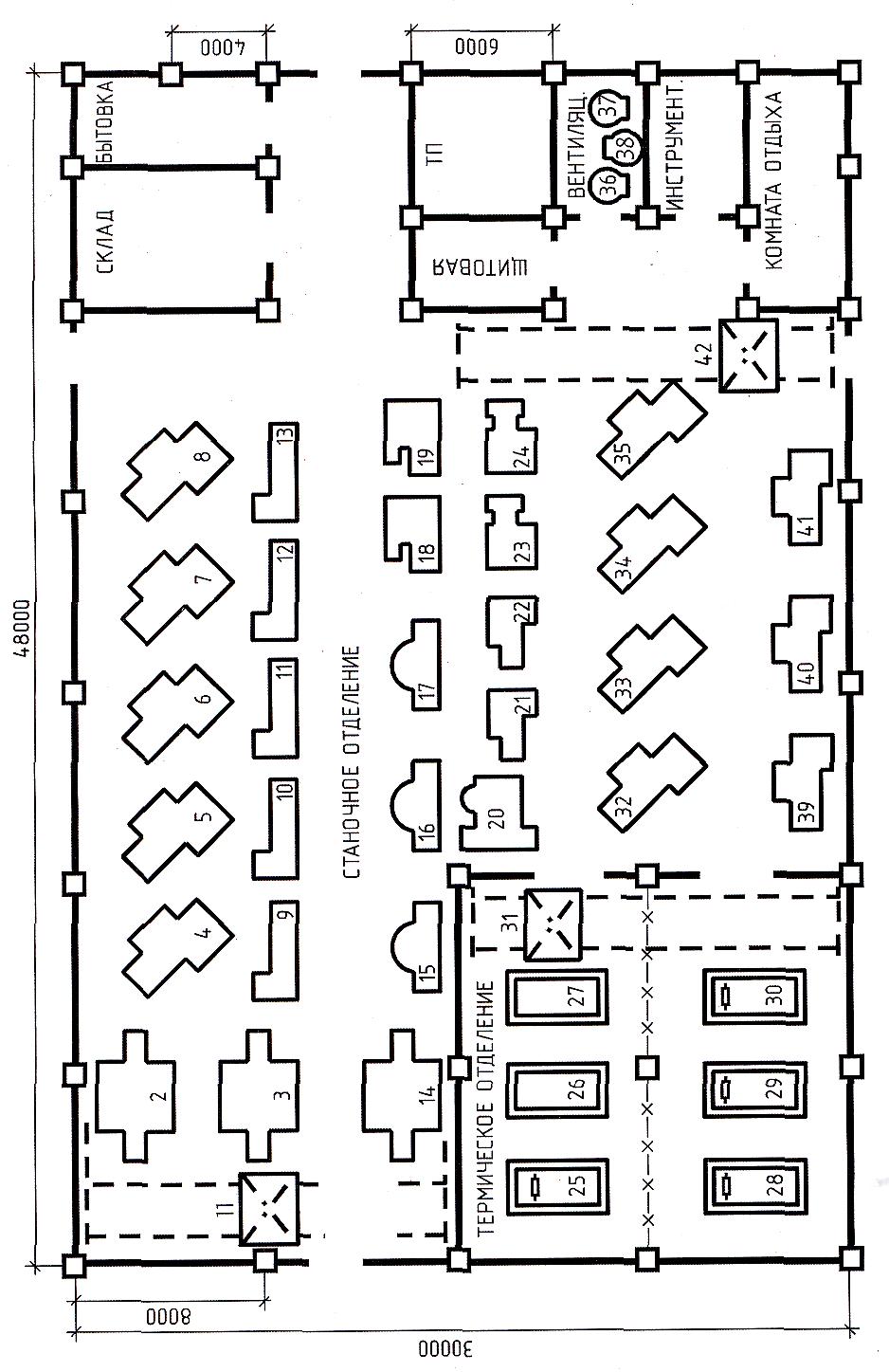

Расположение основного ЭО показано на плане (рис. Т.13).
Таблица Т.13. Перечень ЭО цеха металлоизделий
№ на плане |
Наименование ЭО |
Вариант |
Примечание |
||
1 |
2 |
3 |
|||
Рэп, кВт |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
1,31,42 |
Краны мостовые |
25 |
30 |
45 |
ПВ = 25 % |
2,3, 14 |
Продольно-строгальные станки |
12,2 |
14 |
16,2 |
|
15...17 |
Плоско-шлифовальные станки |
3 |
4,5 |
5 |
1-фазные |
4...8, 32...35, 39...41 |
Токарно-револьверные станки |
3,5 |
8,5 |
12,5 |
|
9...13 |
Токарные станки |
15 |
12 |
17 |
|
18,19 |
Вертикально-сверлильные станки |
2,5 |
3 |
2,8 |
1-фазные |
20 |
Расточный станок |
13 |
9,5 |
8 |
|
21,22 |
Фрезерные станки |
3,8 |
4,8 |
4,2 |
|
23,24 |
Радиально-сверлильные станки |
9,5 |
12,2 |
15 |
|
25 |
Электрическая печь сопротивления |
60 |
45 |
30 |
|
26,27 |
Электрические печи индукционные |
24 |
28 |
32 |
|
28...30 |
Электродуговые печи |
50 |
55 |
48 |
|
36...38 |
Вентиляторы |
5 |
4,5 |
5,5 |
|
