1.3.1. Интервалы номинальных размеров.

Интервалы номинальных размеров, принятые в ЕСДП для определения допусков и предельных отклонений, приведены в табл. 2. Интервалы подразделяются на основные и промежуточные. Основные интервалы используются для определения всех допусков системы и тех предельных отклонений, которые плавно изменяются в за­висимости от номинального размера. Начиная с 250 мм, границы ос­новных интервалов приняты по ряду R_а10. Промежуточные интервалы введены для номинальных размеров свыше 10 мм и делят каждый ос­новной интервал на два ( в некоторых случаях на три ). Они ис­пользуются для определения тех предельных отклонений, которые связаны с номинальным размером относительно крутой зависимостью ( валы, обозначаемые буквами от а до cd и от r до zc; отверстия от А до CD и от R до ZC ). Начиная с 250 мм, границы промежуточных интервалов приняты по ряду R_а20.

Допуски и предельные отклонения для каждого интервала номи­нальных размеров рассчитывают по среднему геометрическому ( D_и ) его граничных значений ( D_иmax и D_иmin ):

Для первого интервала размеров до 3 мм принято D_и = . Из двух границ интервала номинальных размеров только верхняя (D_иmax ) включена в данный интервал. Размер, равный D_иmin , относится к предыдущему интервалу ( например, 10 мм относится к интервалу размеров свыше 6 до 10 мм ). Интервалы номинальных разме­ров приведены в табл. 2.

1.3.2. Ряды допусков

Допуски в ЕСДП установлены степенями точности, которые наз­ваны квалитетами ( qalite -качество ). Всего в ЕСДП предусмотрено 20 квалитетов, обозначаемых порядковым номером, возрастающим с увеличением допуска: 01; 0; 1; 2; 3 ... 18 ( номера 01 и 0 соот­ветствуют двум наиболее точным квалитетам, введенным в систему ИСО уже после того, как существовал 1-й квалитет). Сокращенно допуск по одному из квалитетов обозначается латинскими буквами IT и номером квалитета, например, IT7 обозначает допуск по 7-му квалитету.

Допуски рассчитаны на основе единицы допуска: для размеров до 500 мм

1 = ;

для размеров свыше 500 до 40 000 мм

i = 0,004D_и + 2,1.

В формулах значения D_и - в мм, а i или I – в мкм. Интервальные значения единиц допуска приведены в табл. 3.

Допуск выражается определенным, постоянным для данного квалитета, числом единиц, допуска IT = а∙i. ( 17 )

Числа единиц допуска для квалитетов от 5-го по 14-й приведе­ны в табл. 4. При данном квалитете и интервале номинальных раз­меров значение допуска постоянно для размеров любых элементов ( валов, отверстий и др. ) и в любых полях допусков. Особенность допусков по ЕСДП состоит в их равномерной градации: начиная с 5-го квалитета, допуски при переходе к следующему, более грубому, квалитету увеличиваются на 60%.

1.3.3. Ряды основных отклонений

Характеристикой расположения поля допуска в ЕСДП является знак и числовое значение основного отклонения - того из двух пре­дельных отклонений размера ( верхнего или нижнего ), которое на­ходится ближе к нулевой линии. Для всех полей допусков, располо­женных ниже нулевой линии, основным ( ближайшим ) является верх­нее отклонение ( es или ES ), для полей допусков, расположенных ниже нулевой линии, основным ( ближайшим )- нижнее отклонение ( ei или EI ) - рис.6.

Рис. 6. Основные отклонения для валов и отверстий

Для обеспечения равных возможностей образования полей допус­ков предусмотрены одинаковые наборы основных отклонений валов и отверстий, схематически представленные на рис.7. Каждому из ос­новных отклонений на рис.7 соответствует определенный уровень от­носительно нулевой линии, от которого должно начинаться поле до­пуска, а конец его, т.е. второе (удаленное ) предельное отклоне­ние, не указан, так как зависит от значения допуска (квалитета) размера. Основные отклонения стандартизованы, как правило, неза­висимо от допусков. В некоторых случаях (на рис.7 они отмечены в виде двух частей поля допуска ) основные отклонения в разных квалитетах отличаются.

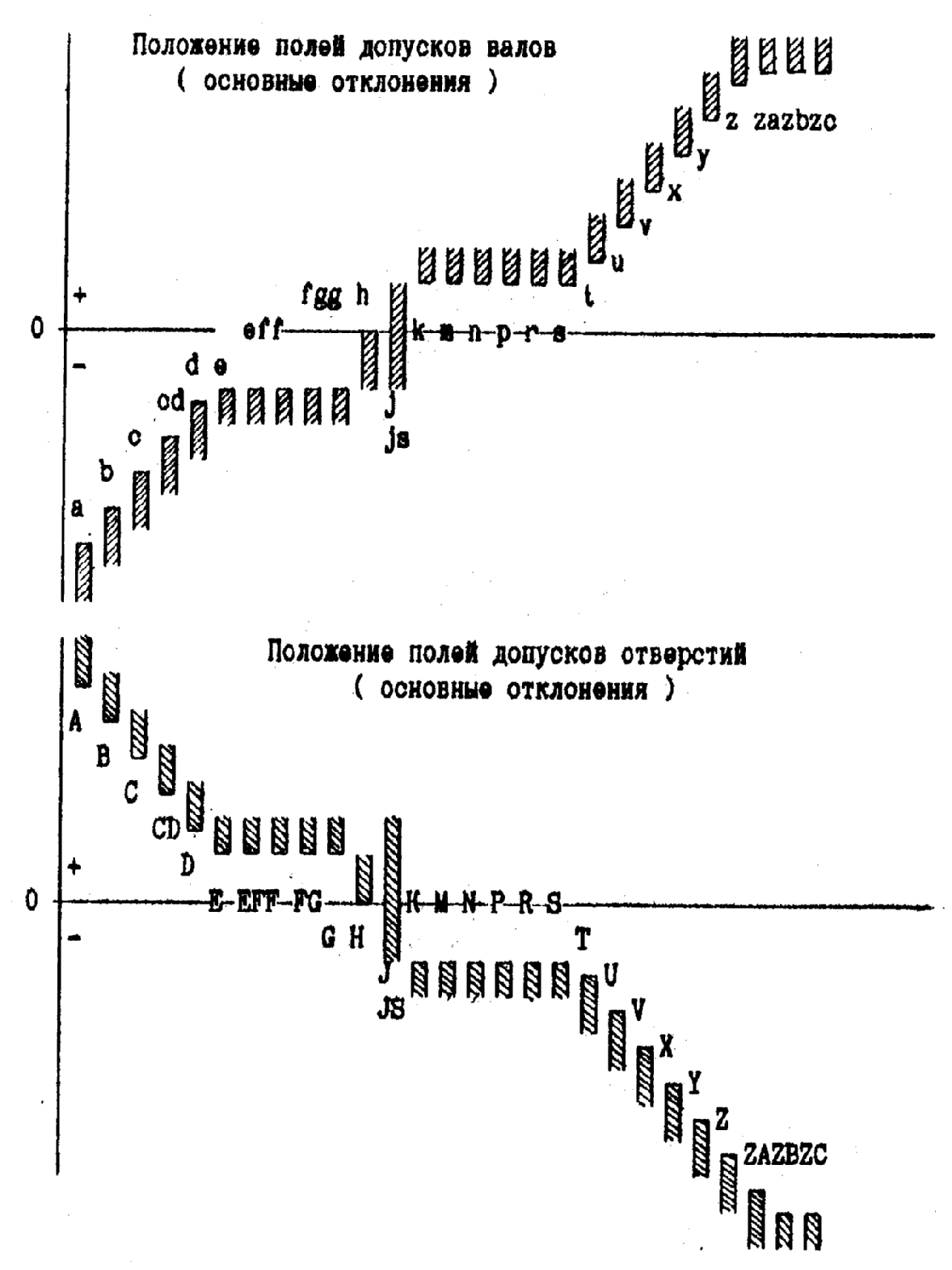

Рис.7. Ряды основных отклонений отверстий и валов

Каждое расположение основного отклонения обозначается латин­ской буквой - малой для валов и большой для отверстий. Буквенные обозначения основных отклонений приняты в алфавитном порядке, на­чиная от отклонений, позволяющих получить наибольшие зазоры в со­единении (отклонений а, А). Основные отклонения, введенные в систему ИСО в качестве дополнения, обозначены двумя буквами. Это либо отклонения, занимающие промежуточное положение между двумя соседними отклонениями (обозначаются сочетанием букв соседних отклонений, например, отклонение cd располагается между отклоне­ниями с и d), либо отклонения, располагающиеся за отклонением z и обозначаемые сочетанием буквы z с одной из начальных букв ал­фавита (последовательно а, b, с ...), например za.

Буквой h обозначается верхнее отклонение вала, равное нулю ( основной вал ), буквой Н - нижнее отклонение отверстия, равное нулю ( основное отверстие ). Буквами js, JS обозначается симмет­ричное расположение поля допуска относительно нулевой линии. В этом случае числовые значения верхнего и нижнего отклонений оди­наковы и определяются в зависимости от допуска ( квалитета ).

При одном и том же буквенном обозначении числовое значение основного отклонения изменяется в зависимости от номинального размера. Числовые значения основных отклонений для валов приве­дены в табл. 5, а для отверстий - в табл. 6.
