5.3 Вакуум-насос типу ввн

Суттєвим недоліком обертаючих вакуум-насосів з рідинним поршнем є то, що їх неможливо використовувати для відкачування вибухонебезпечних та отруйних газів, потребуючих повної ізоляції робочого простору. Цей суттєвий недолік усунут в водокільцевих вакуум-насосах типу ВВН.

На рис 5.3 представлен схематично обертаючий вакуум-насос.Він складається з чугуного або сталевого корпуса 1,що закритий з обох сторін кришками 2 і 3 . Всередині корпусу ексентрично розташован ротор 4.

Принцип роботи вакуум-насоса ВВН такий же ,як і во всіх обертаючих машинах з рідинним поршнем ,тобто всасування та стиснення газу проізводиться рідинним кільцем за рахунок зміни об’єму ячеєк ротору.

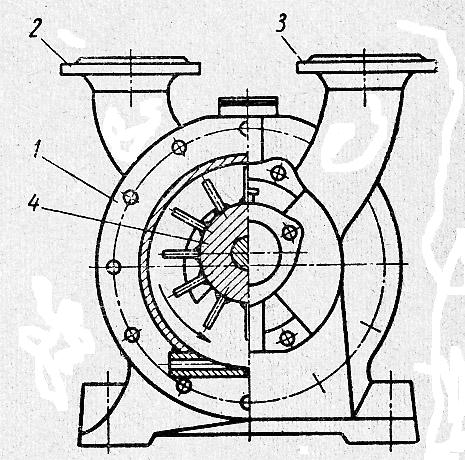

Рис 5.3- Обертаючий вакуум-насос з рідинним поршнем типу ВВН:

1-корпус; 2-всасуючий патрубок; 3- нагнітаючий патрубок; 4- робоче колесо з лопатками.

Перед пуском вакуум – насоса в роботу корпус його до визначеного рівня (приблизно до осі насосу) заливається водою або іншою робочою рідиною. При обертанні ротора лопатки захоплюють рідину та відбрасують її до периферії корпуса. При цьому в середені насосу виникає розрідження, в наслідок чього відбувається всмоктування повітря вакуум – насос. В вакуум – насосі повітря стискається до заданого тиску та виштовхується в нагнітаючий трубопровод.
