Лабораторна робота № 1 залежність щільності пресованного виробу від тиску

Щільність пресованого заряду залежить від тиску. При збільшенні тиску пресування щільність шашки збільшується. Залежність між прикладеним тиском і щільністю спресованої шашки виражається кривою, названою діаграмою пресування. Діаграми пресування для деяких ВМС представлені на рис.8.

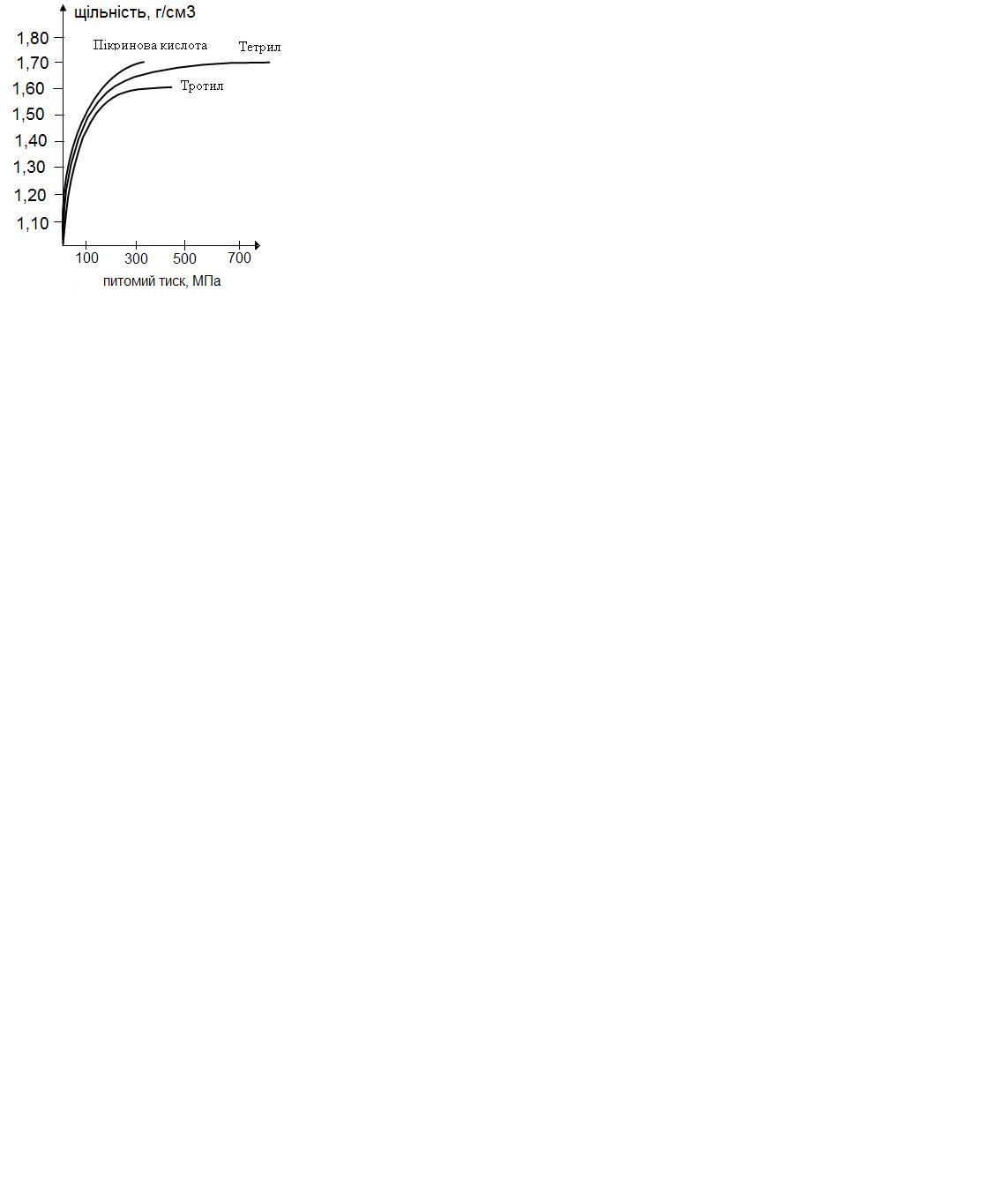

Рисунок 8 - Залежність щільності шашок із різних ВМС від питомого тиску

У перший період пресування спостерігається різке збільшення щільності зі зростанням тиску. Залежність виражається майже прямою лінією. При подальшому збільшенні Р пропорційність залежності порушується, і темп росту Р випереджає темп росту щільності шашки. Уповільнення ущільнення пов'язане зі збільшенням міцності слою, який пресується.

При досягненні щільності, близької до теоретичної, подальше ії збільшення припиняється. Таким чином, нижньою границею зміни щільності ВР є насипна, а верхньою границею - теоретична щільність або щільність монокристала.

Практично досягти верхньої межі щільності неможливо, тому що при збільшенні тиску може спостерігатися явище перепресування, коли міцність шашки падає і шашка руйнується, і, крім того, пресування ВМС при великих питомих тисках є вибухонебезпечним. Тому при пресуванні ВМС строго обмежують верхню межу щільності.

Рекомендовані і теоретичні щільності пресування деяких ВМС приведені в таблиці 1.

Таблиця 1 - Рекомендовані і теоретичні щільності пресування деяких ВМС

Найменування ВМС	Рекомендована щільність, ( )	Теоретична щільність, ( )
тротил (лускуватий)	1,47 - 1,60	1,655
динітробензол	1,43 - 1,50	1,59
тетрил	1,53 - 1,63	1,73
ТЕН	1,55 - 1,65	1,77
пікринова кислота	1,57 - 1,63	1,81
гексоген	1,55 - 1,65	1,82
аміачна селітра	1,40 - 1,60	1,73
Вибухові суміші
амотол(80/20) хол. зміш.	1,40 - 1,60	1,713
ТГ (80/20) гранул.	1,52 - 1,61	1,69
ГФ	1,54 - 1,65	1,73
ГФА	1,57 - 1,68	1,96

Аналітичну залежність щільності від питомого тиску різні автори виражають по різному. Так Будулін встановив залежність наступного виду:

,

де: Р - тиск пресування,

 ,  - коефіцієнт для даної ВМС,

1,67 - питома вага тротилу, .

Кунін Н.Ф. і Юрченко В.Д. дають напівемпіричну залежність:

,

де:  - коефіцієнт втрати зтискаємості при зростанні тиску пресування,

k₀ - початковий коефіцієнт пресування.

,

де:  - характеризує зміну коефіцієнта пресування при зміні тиску на одиницю,

k - виражає абсолютну зміну щільності при зміні тиску,

_гр - умовна гранична щільність близька до щільності монокристала).

Метою даної роботи є виявлення залежності щільності від тиску пресування для аміачної селітри гранульованої (АС).

Дослідження проводиться таким чином. Задаються чотири різні тиски пресування в межах 20-80МПа. При кожному тиску в прес-інструмент заданого діаметру завантажується однакова наважка АС, розрахована по заданій орієнтованій щільності. Витримка при пресуванні повинна бути не менш 20-30 сек. і постійна у всіх випадках.

Потім визначається щільність отриманих шашок способами, зазначеними вище. При визначенні щільності оцінюється похибка виміру.

При вимірі Р і при дотриманні всіх інших параметрів постійними виявляється залежність щільності від питомого тиску пресування і зображується графічно Р=fР_уд.

При аналізі результатів варто звернути увагу на характер залежності при малих тисках 20-40МПа і великих 40-80МПа, вид кривої на графіку.

У заключені робляться відповідні висновки і даються рекомендації щодо оптимального тиску пресування.
