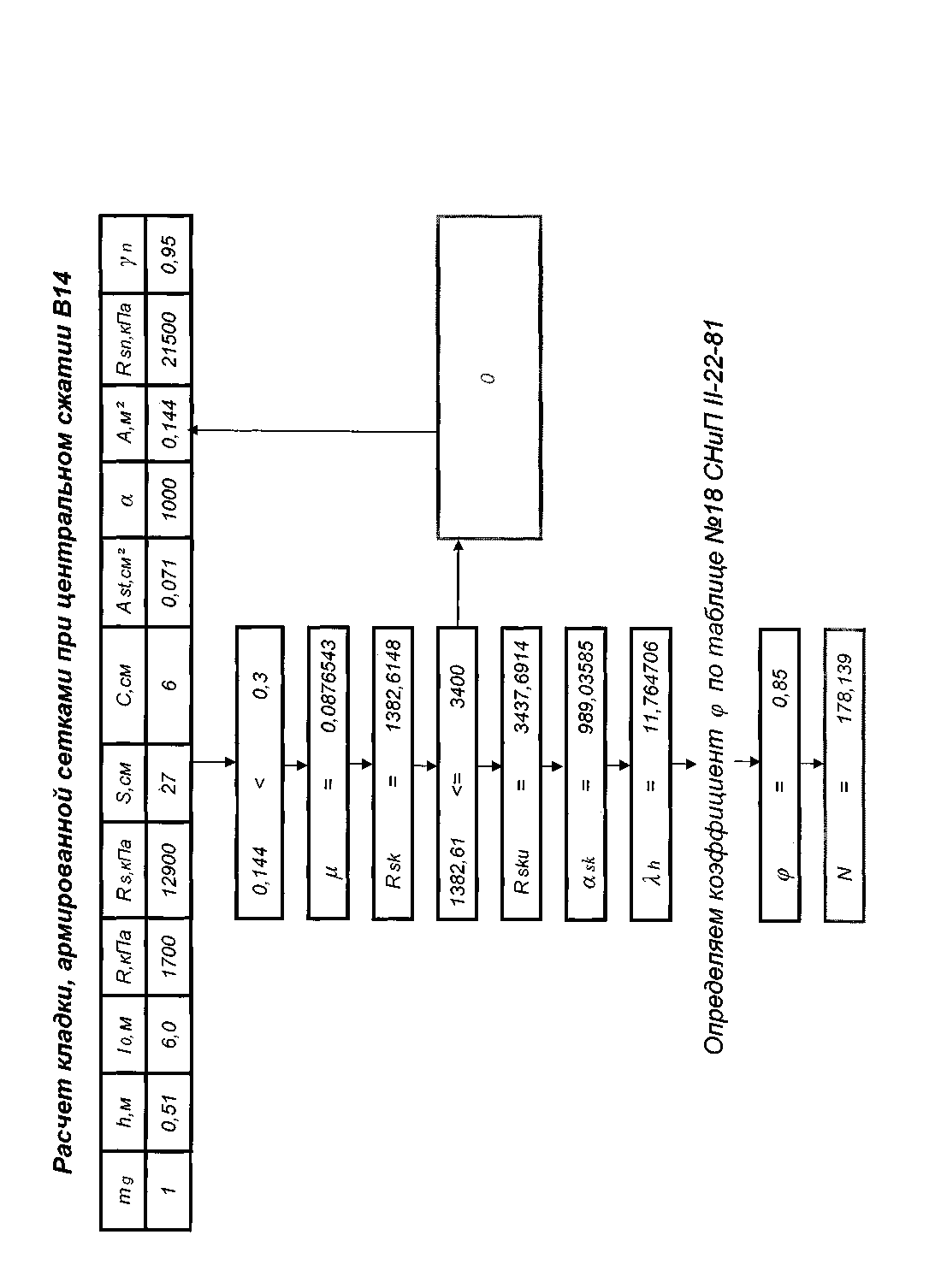

Г ) к расчету армированного кирпичного столба
Подготовить исходные данные в соответствии с первой строкой программы.
Ввести исходные данные в той размерности, которая указана в программе в соответственные ячейки под характеристиками.
По таблице определить значение коэффициента продольного изгиба в зависимости от рассчитанной программой гибкости λh и упругой характеристики кладки α.Ввести в указанную ячейку программы.
Выделить диапазон расчета, вывести на печать.
2.16.3 Содержание практических работ, выполненных в программе Ехсеl

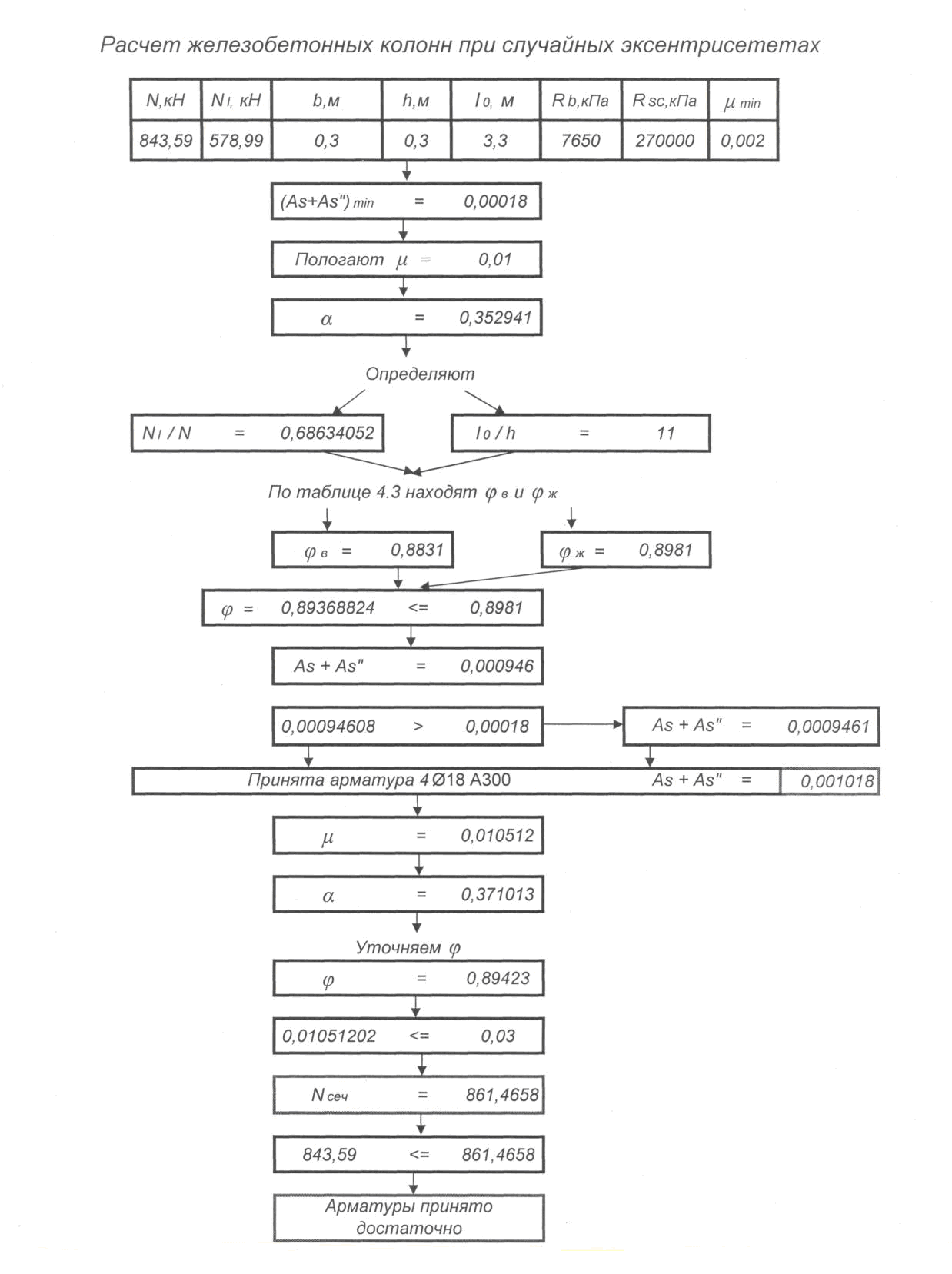

Для железобетонной колонны
Титульный лист.
Исходные данные.
Расчетная схема.
Результаты расчета по программе.
Подбор поперечной арматуры.
Схема армирования.
Для деревянных стоек
Титульный лист.
Исходные данные.
Расчетная схема.
Результаты расчета по программе.
Вывод (Несущая способность N = …кН.).
Чертежи узлов.
Для стальной прокатной балки
Исходные данные, расчетную схему и фамилию исполнителя можно выполнить на листе расчета, выполненного по программе. Узел опирания балки на колонну можно начертить на обратной стороне листа.
Для армированной кладки
Исходные данные и фамилия исполнителя выполняется на листе расчета по программе.
2 .16.4 Примеры выполнения практических работ с применением программ
Литература
Нормативная
1. СНиП II-25-80 Деревянные конструкции.-М.: Стройиздат, 1982.
2. СНиП II-23-81* Стальные конструкции.- М.: ЦИТП Госстроя СССР, 1988.
3. СНиП II-22-81* Каменные и армокаменные конструкции.-М.: Стройиздат, 1983.
4. СНиП 2.02.01-83 Основания зданий и сооружений.- М.: Госстрой СССР, 1986.
5. СНиП 2.02.03-85 Свайные фундаменты.- М.: Госстрой СССР, 1986.
6. СНиП 2.02.07-85* Нагрузки и воздействия.-М.: Гсстрой СССР, 1987.
7. СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения.- Постановление Госстроя России, 2003.
Учебная
8. Берлинов М.В., Ягупов Б.А. Примеры расчёта оснований и фундаментов. М.: Стройиздат, 1986.
9. Берлинов М.В. Строительные конструкции. - М.: Агропромиздат, 1989.
10. Веселов В.А. Проектирование оснований и фундаментов. М.: Стойиздат, 1990.
11. Ганенко А.П., Милованов Ю.В., Лапсарь М.И Оформление текстовых и графических материалов. М.: ACADEMA, ИРПО, 2000.
12. Лихтарников Я.М., Ладыженский Д.В., Клыков В.М. Расчет стальных конструкций.- Киев: Стройиздат, 1985.
13. Мандриков А.П. Примеры расчета железобетонных конструкций.- М.: Стройиздат, 1989.
14. Строительные конструкции под редакцией Цая. Том 1,2.-М.: Стройиздат, 1984.
15. Татаринова Г.Н. Оформление чертежей железобетонных конструкций. Альметьевск, 2001.
Приложения
1. Приложение А – Материалы по разделу «Нагрузки и воздействия».
Таблица 1 – Значения γf для постоянных нагрузок
Таблица 2 - Вес снегового покрова на 1м2 поверхности
Таблица 3- Равномерно распределенные нагрузки на перекрытия гражданских зданий.
Таблица 4 - Плотность строительных материалов.
Таблица 5 – Вес 1м2 плит с учетом заливки швов
2. Приложение Б – Материалы для расчета стальных конструкций
Таблица 1 – Коэффициенты надежности по назначению γп
Таблица 2 – Коэффициент продольного изгиба φ
Таблица 3 – Нормативные и расчетные сопротивления стали
Таблица 4 – Коэффициент условия работы для стальных конструкций.
Таблица 5 – Сортамент прокатных балок
Таблица 6 – Материалы для сварки
Таблица 7 – Нормативные и расчетные сопротивления сварных швов
Таблица 8 – Формулы для расчетных сопротивлений сварных швов.
Таблица 9 – Сортамент равнополочных уголков.
3. Приложение В – Материалы для расчета железобетонных конструкций
Таблица 1 - Нормативные и расчётные сопротивления тяжёлого бетона для расчета по предельным состояниям первой группы
Таблица 2– Начальный модуль упругости бетона Еb
Таблица 3 - Расчётные сопротивления и модули упругости арматуры
Таблица 4 – Расчётные площади поперечных сечений и масса арматуры.
Таблица 5 – Коэффициенты для расчета нормальных сечений изгибаемых элементов.
4. Приложение Г – Материалы для расчета «Оснований и фундаментов»
Таблица 1 - Расчётные сопротивления R0 песчаных грунтов
Таблица 2 - Расчётные сопротивления R0 пылевато-глинистых грунтов (непросадочных).
Таблица 3 – Плиты железобетонные для ленточных фундаментов
Таблица 4 – Стеновые блоки для ленточных фундаментов
Таблица 5 – Расчетное сопротивление грунта под нижним концом свай.
Таблица 6 - Расчетное сопротивление грунта по боковой поверхности сваи.
Таблица 7 – Коэффициенты условия работы γCR и γcf
Таблица 9 – Нормативные значения удельного сцепления сп, угла внутреннего трения φп и модуля деформаций Е для песчаных грунтов
Таблица 10– Нормативные значения удельного сцепления сп, угла внутреннего трения φп для глинистых грунтов
Приложение А – Нагрузки и воздействия
Таблица 1 – Значения γƒ для постоянной нагрузки
Конструкции сооружений и вид грунтов
|
Коэффициент надёжности по нагрузке γƒ |
Металлические конструкции |
1,05 |
Конструкции бетонные (со средней плотностью свыше 1600 кг/м3 и менее), железобетонные, каменные, армокаменные, деревянные |
1,1 |
Конструкции бетонные (со средней плотностью 1600 кг/м3 и менее), изоляционные, выравнивающие и отделочные слои (плиты, материалы в рулонах, засыпки, стяжки и т.п.), выполняемые: в заводских условиях на строительной площадке |
1,2 1,3 |
Грунты в природном залегании |
1,1 |
Грунты насыпные |
1,15 |
Коэффициент надёжности по нагрузке γƒ для равномерно распределённых нагрузок
