4 Расчет наклонного сечения
Расчет ведется по поперечной силе Q=91 кН. С учетом коэффициента γn=0.95
поперечная сила Q=91*0,95 = 86,45 кН.
В наклонной трещине работают на растяжение поперечные стержни.
Диаметр поперечной арматуры принимается из условия сварки стержней по условию: d2≥0,25d1= 0,25*18 = 4,5 мм. Принимаем минимальный диаметр арматуры класса А240 – Ø6 мм. Аsw = 0.57 см2
Проверка условия
Q≤φb3*b*h0*Rbt, где φb3 =0,6 п. 3.31 [2]
86,45 кН ≤ 0,6*0,2*0,5*810 кН
86,45 кН ≤ 48,6 кН
Условие не удовлетворяется, значит поперечная арматура требуется по расчету.
Коэффициент φf, учитывающий влияние сжатых полок в тавровых сечениях, определяется по формуле
φf=0,75*(bf-b)*hf/b*h0<0,5,
где bf принимается не более b+3hf´= 0,2 + 3*0,12 = 0,56 м
ширина полки bf´= 0,6 м>0,56 м. Принято bf´ = 0,56 м
φf=0,75*(0,56-0,2)*0,12/0,2*0,5 = 0,324<0,5
Погонное усилие , воспринимаемое поперечной арматурой
qsw=Q²/4*φb2*(1+φf)*b*h0²*Rbt;
qsw=86,45²/4*2*(1+0,324)*0,2*0,5²*810 = 17,42 кН/м
qsw≤φb3*(1+φf)*Rbt*b/2=0,6*1,324*810*0,2/2 = 64,35 кН/м>17,42 кН/м.
К расчету принимаем qsw=64,35 кН/м
Шаг поперечных стержней S,м., определяется из трех условий:
S≤Rsw*Asw/qsw;
S≤170*10³*0,57*10-4 /64,35=0,15 м
S≤Smax=1,5*b*h0²*Rbt*(1+φf)/Q;
S≤Smax=1,5*0,2*0,5²*810*(1+0,324)/86,45 = 0,93 м
При h> 450 мм S≤ h/3 = 550/3 = 183 мм = 0,18 м
Шаг принимается минимальным из трех условий и кратный 5 см. Принято S=150 мм- в крайних четвертях пролета на участке l/4 =5,7/4 =1,42 м
В середине пролета шаг поперечных стержней принимается конструктивно из условия
S≤3/4*h=3/4*550 = 412 мм и не более 500 мм.
Принято S=400 мм
5 Проверка прочности сжатой зоны бетона между наклонными трещинами
Q≤0,3*φb1*φw1*b*h0*Rb формула 72[2],
φb1= 1-β*Rb;
φb1= 1 - 0,01*10,35 = 0,896
β=0,01 – для тяжелого бетона
φw1=1+5α*μw1 – формула 73[2]
α=Es/Eb;
α=20*10 /24*10³=8,3
μw1=Asw/b*S;
μw1=0,57/20*15=0,0019
φw1= 1 + 5*8,3*0,0019 = 1,0079
86,45 кН<0,3*0,896*1,0079*0,2*0,5*10350 кН
86,45 кН<280,4 кН
Условие удовлетворяется, значит, прочность сжатой зоны бетона между наклонными трещинами обеспечена.

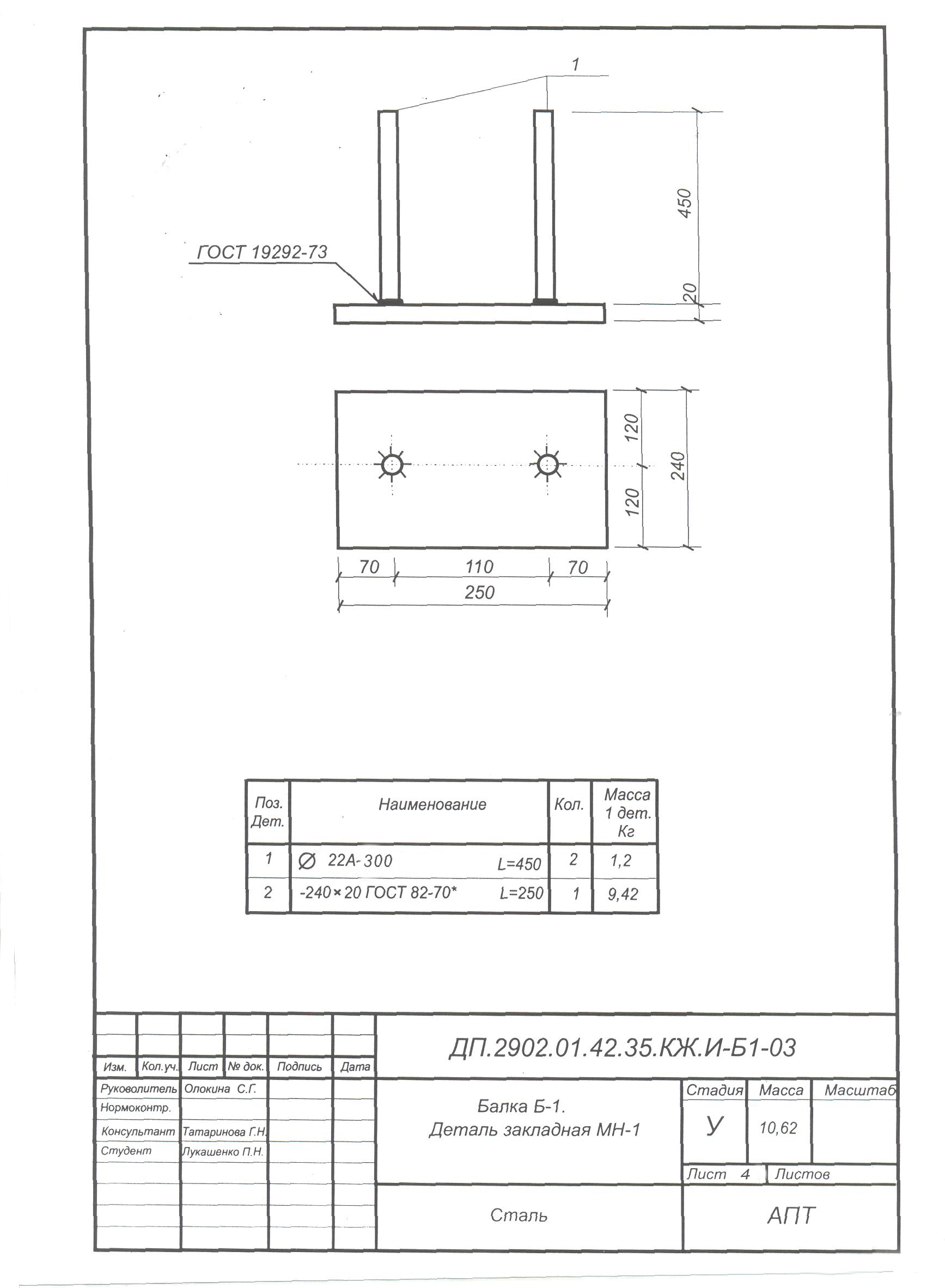

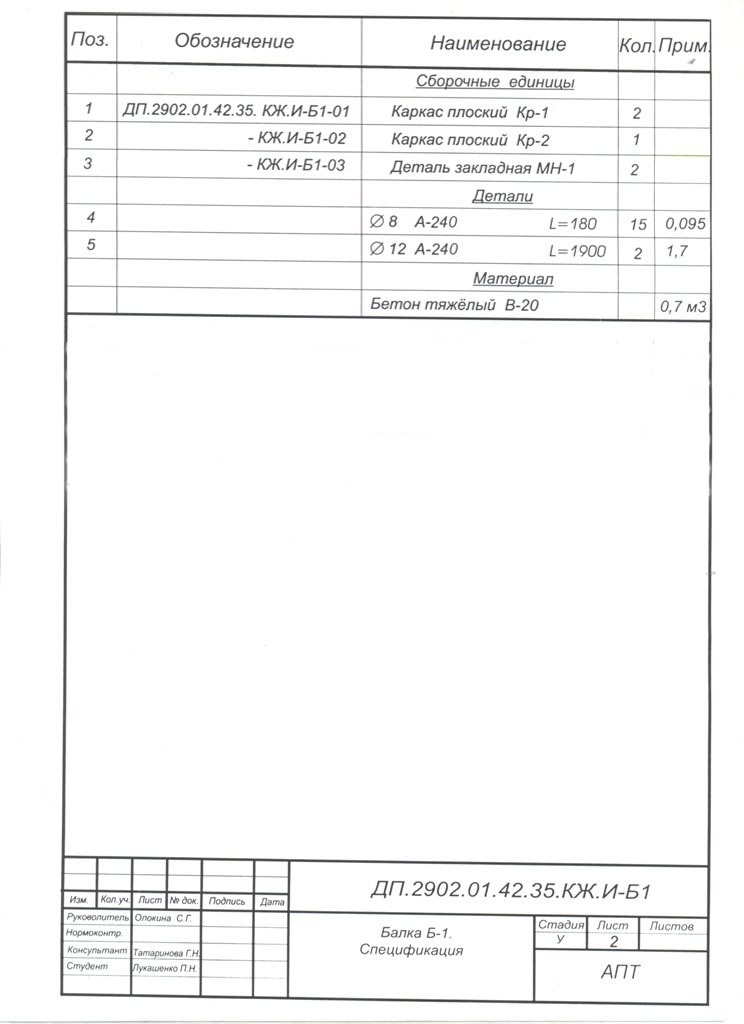

Пример выполнения рабочих чертежей балки см. листы 50-53
Контрольные вопросы
По какому усилию рассчитывается нормальное сечение?
Для каких расчетов используется расчетная поперечная сила?
Как рассчитывается нормальное сечение в форме тавра, если нейтральная ось располагается в полке?
Как определяется шаг поперечной арматуры в крайних четвертях пролета балки?
Как определяется шаг поперечной арматуры в средней части балки?
Почему шаг поперечной арматуры в середине больше, чем у опор?
Где располагается продольная рабочая арматура?
На что работает бетон верхней зоны балки?
Почему часть стержней рабочей арматуры можно сделать короче?
От чего зависит диаметр поперечной арматуры?
Как принимается диаметр и класс монтажной арматуры?
