Составление общей структурно-принципиальной схемы передатчика.
Объединяя структурные схемы синтезатора частот и усилительного тракта, а так же заменив выходной каскад тракта усиления его принципиальной схемой, получаем общую структурно-принципиальную схему (рис.6.1).

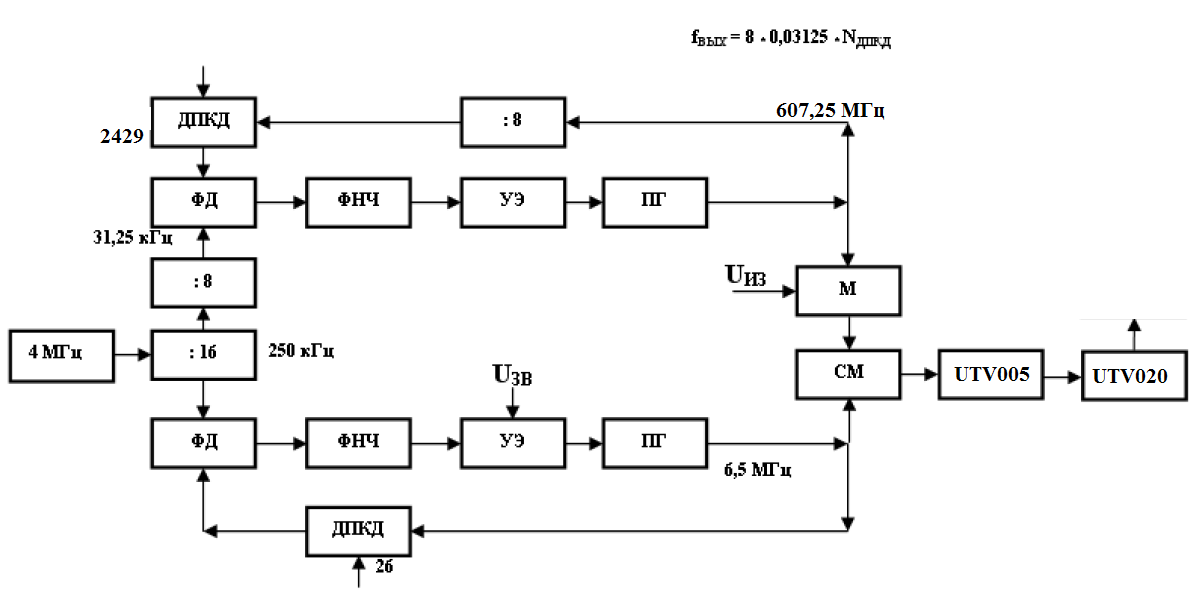

Рисунок 6.1 – Обобщенная структурная схема мобильного телевизионного передатчика
Заключение.
Выполняя данный курсовой проект, мы освоили принципиально новый метод проектирования – компьютерное моделирование, который позволяет в кратчайшие сроки провести детальное исследование работы схем любой сложности, произвести параметрическую настройку и все это не требует никаких материальных затрат. Освоили основные приемы работы с пакетом программ MWO. Изучили принцип работы синтезатора частот, научились производить расчет коэффициентов деления ДПКД. Освоили материальную базу современных разработчиков УМ. Ознакомились с правилами выбора транзисторов для каскада УМ.
Список литературы.
Компьютерные технологии проектирования усилителей мощности телевизионных радиопередатчиков: Учебное пособие для вузов/ В.Л. Карякин.- М: Радио и связь, 2002.- 120с.
Устройства генерирования и формирования сигналов в системах подвижной радиосвязи: Учебник для вузов/ В.Л. Карякин. - М: Радио и связь, 2007. – 433 с.
Приложение 1
Переход от физических к электрическим характеристикам микрополосков L1, L2, L3, L6, L7.

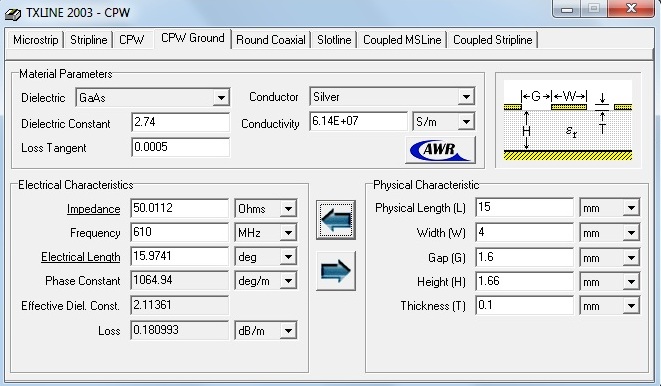

Переход от физических к электрическим характеристикам микрополоска L1

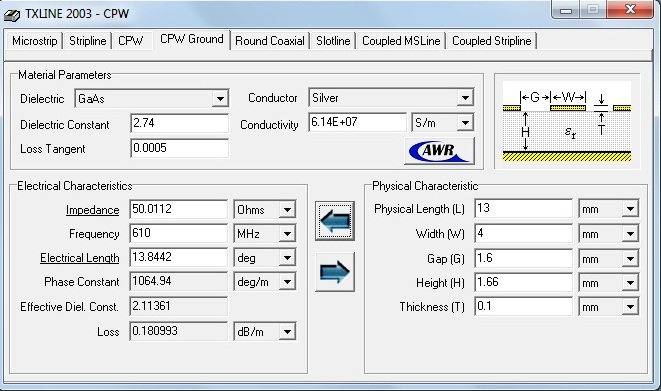

Переход от физических к электрическим характеристикам микрополоска L2

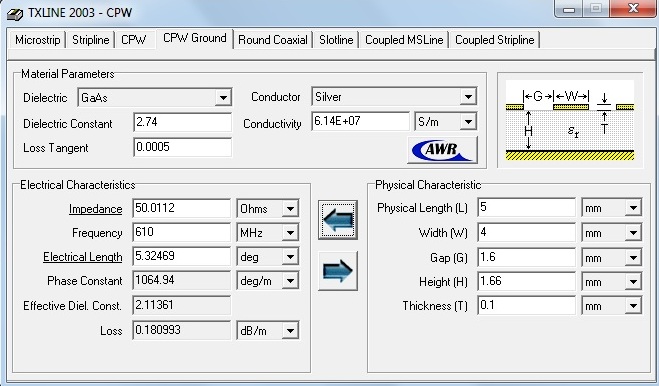

Переход от физических к электрическим характеристикам микрополоска L3

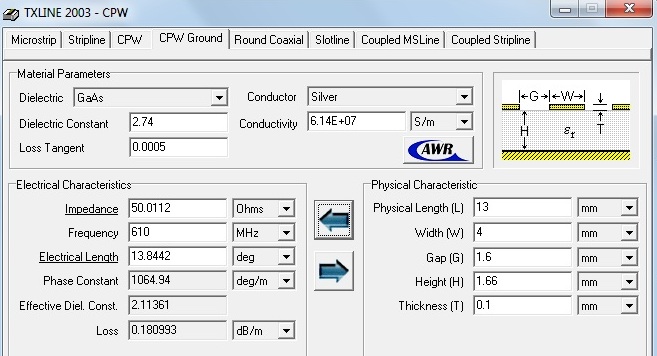

Переход от физических к электрическим характеристикам микрополоска L6
Переход от физических к электрическим характеристикам микрополоска L7
Приложение 2
