1.2 Показатели качества регулирования
Эффективность работы АСР численно характеризуют показателями качества регулирования. Существуют прямые и косвенные оценки качества. Прямые оценки обладают наглядностью и основаны на анализе графика переходной функции. Переходная функция представляет собой реакцию системы на единичное ступенчатое возмущающее воздействие. Пример переходной функции стабилизирующей АСР приведен на рисунке 2.

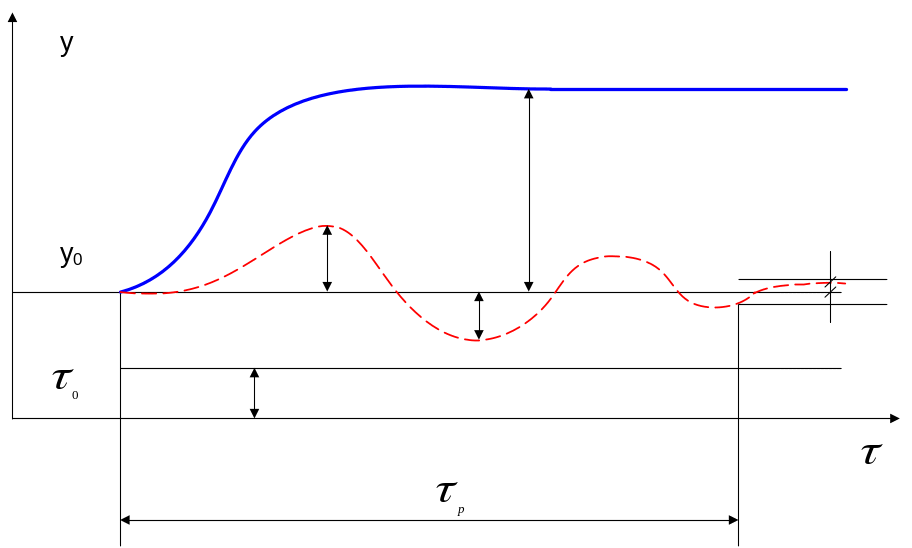

Рисунок 2 – график переходной функции АСР
Из графика видно,
что до момента времени
система находилась в состоянии покоя,
и регулируемый параметр имел заданное
значение. После нанесения возмущающего
воздействия
регулируемый параметр стал отклоняться
от заданного значения, вступил в работу
регулятор, и в результате его регулирующего
воздействия после нескольких колебаний
параметр снова пришел к установившемуся
значению.
По данному графику можно определить следующие показатели качества регулирования.
1. Максимальное динамическое отклонение регулируемого параметра от заданного значения в процессе регулирования Δy1 представляет собой амплитуду первой полуволны отклонения, следующей непосредственно за возмущением. Это отклонение зависит от свойств объекта регулирования, величины возмущения, типа и параметров настройки регулятора.
2. Динамический коэффициент регулирования RД, представляет собой отношение максимального динамического отклонения Δy1 к отклонению Δy∞ при том же воздействии, но без вмешательства регулятора: RД = Δy1 / Δy∞. Этот показатель характеризует степень воздействия регулятора на переходный процесс.
3. Показатель
«перерегулирование» связан с возможным
отклонением регулируемого параметра
под воздействием регулятора в сторону,
противоположную первоначальному
отклонению. Перерегулирование
характеризует степень колебательности
переходного процесса, выражается в % и
определяется по формуле σ
= (Δy2
/ Δy1)·100.
Переходный процесс, при котором σ = 0%, называется апериодическим. При незатухающих колебаниях σ = 100%. При неустойчивом (расходящемся) процессе σ > 100%.
4. Время регулирования τР – это интервал времени от начала переходного процесса до момента, когда отклонение регулируемого параметра не будет превышать допустимых пределов (3…5% от y0).
5. Статическая ошибка Δyст – это остаточное отклонение регулируемого параметра от заданного значения после завершения переходного процесса регулирования.
Перечисленные показатели качества регулирования могут быть использованы как для оценки работы действующих систем, так и при расчете и проектировании новых. В последнем случае, исходя из условий технологического процесса, формулируются требования к этим показателям.
1.3 Законы автоматического регулирования
Законом регулирования называют функциональную связь между регулирующим воздействием и отклонением регулируемого параметра от заданного значения:
.
Простейшим законом регулирования является позиционный, при котором регулятор в зависимости от текущего значения регулируемого параметра переключает регулирующее воздействие с одного фиксированного уровня на другой. В практике используют обычно двух- и трехпозиционное регулирование, при которых таких уровней, соответственно, два или три. Математическая формулировка идеального (без зоны нечувствительности) двухпозиционного регулирования имеет вид:
.
Более сложные законы регулирования: пропорциональный (П), интегральный (И), пропорционально-интегральный (ПИ), пропорционально-интегрально-дифференциальный (ПИД) - осуществляются регуляторами непрерывного и импульсного действия.
При пропорциональном законе регулирования регулирующее воздействие прямо пропорционально отклонению регулируемого параметра от заданного значения. После появления отклонения регулируемого параметра регулятор производит пропорциональное перемещение регулирующего органа. В результате такого воздействия дальнейшее отклонение регулируемого параметра прекращается, а затем начинает уменьшаться.
О
днако
в новом установившемся состоянии будет
наблюдаться остаточное отклонение
регулируемого параметра от заданного
значения, называемое статической ошибкой
Δyст.
Наличие статической ошибки при работе
П-регулятора принципиально неизбежно,
так как без нее регулирующий орган не
может занять положение, отличное от
исходного. Вследствие этого пропорциональное
регулирование называется также
статическим.
Пропорциональный закон регулирования описывают выражением
,
где
– коэффициент передачи регулятора,
параметр его настройки.
При интегральном
законе регулирования с появлением
отклонения
регулятор производит интегрирование
его величины во времени и пропорционально
полученному результату изменяет
положение регулирующего органа до тех
пор, пока не перестанет изменяться
величина интеграла, т.е. пока регулируемый
параметр не вернется к заданному
значению. Таким образом, после завершения
работы И-регулятора статической ошибки
не остается (Δyст=0),
поэтому интегральное регулирование
называется также астатическим.
Интегральный закон регулирования описывают выражением
где
- постоянная времени интегрирования
(параметр настройки регулятора);
– текущее значение времени.
Пропорционально-интегральный (ПИ) закон регулирования является комбинацией П- и И-законов, он описывается выражением
ПИ-регулятор после завершения переходного процесса не оставляет статической ошибки, и поэтому, как и интегральный регулятор, относится к астатическим.
П
ропорционально-дифференциальный
закон регулирования (ПД) описывают
выражением
где
ТД
- постоянная времени дифференцирования
(параметр настройки регулятора).
Регулирующее воздействие формируется из двух частей - пропорциональной и дифференциальной. Использование сигнала дифференциальной части d(Δy)/dτ, пропорционального скорости нарастания рассогласования, позволяет регулятору реагировать на более ранней стадии, когда само рассогласование Δy еще очень мало, но скорость его изменения уже вполне ощутима.
Таким образом, включение производной в закон регулирования позволяет регулятору как бы предвидеть начинающееся отклонение параметра, поэтому ПД-регулятор называют еще пропорциональным с предварением. После завершения работы регулятора в системе остается статическая ошибка (Δyст≠0), и, следовательно, регулятор относится к статическим. Пропорционально-дифференциальный регулятор имеет два параметра настройки: КР и ТД.
Наиболее сложным законом регулирования является пропорционально-интегрально-дифференциальный (ПИД), который описывают следующим выражением:
Регулирующее воздействие ПИД-регулятора формируется из сигналов пропорциональной, интегральной и дифференциальной частей. Характер действия каждой из этих составляющих был разобран выше, ПИД-регулятор объединяет их достоинства. Его применяют на наиболее трудных для автоматизации объектах и там, где требуется обеспечить высокое качество регулирования.
