МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Белгородская государственная технологическая академия
строительных материалов
Кафедра начертательной геометрии и графики
Утверждено
научно-методическим советом
академии
ПЕРЕСЕЧЕНИЕ И РАЗВЕРТКИ ПОВЕРХНОСТЕЙ
Методические указания к выполнению эпюров
по начертательной геометрии для студентов
строительных специальностей
Белгород 2013
Знаки, выражающие отношения между геометрическими элементами
Обозначение |
Содержание |
Пример символической записи |
|
Тождественно совпадают Равны; результаты действия Параллельны Перпендикулярны Конгруэнтны Проецирующие Скрещивающиеся Принадлежит; включает в себя; проходит Пересечение (результат пересечения, факт пересечения)
Если,то (логическое следствие) Обозначает букву "и" Отрицание "Или"
|
[AB] = [CД]; A= a в
АВС ДЕК
М а; а М
t = а в
М1 а1 М2 а2 М а
; ;
а в П1 |
В течение 1-го семестра обучения студенты факультета химической технологии строительных материалов выполняют самостоятельные работы по начертательной геометрии. Задания на самостоятельные работы индивидуальные. Студент выполняет тот вариант, номер которого соответствует его порядковому номеру в классном журнале.
Комплексные чертежи самостоятельных работ выполняются на листах чертежной бумаги формата A3 (297х420). На расстоянии 5 мм от линии обреза листа проводится рамка поля чертежа. С левой стороны линия рамки проводится от линии обреза листа на расстоянии 20 мм. В правом нижнем углу формата вплотную к рамке помещается основная надпись формы I.
Все надписи, обозначения в виде букв и цифр на комплексном чертеже выполняются стандартным шрифтом размером 5 в соответствии с ГОСТом 2.304-81. Комплексные чертежи выполняются с помощью чертежных инструментов: 'вначале карандашом с последующей обводкой всех основных построений цветной пастой шариковой ручки. При этом все заданные линии обводятся черной пастой, искомые линии - красной пастой, линии построений - синей или зеленой пастой. Все вспомогательные построения должны быть сохранены. Точки на черте- • же вычерчиваются в виде окружностей диаметром 1,5 — 2 мм с помощью циркуля или специальной трафаретной линейки. При обводке пастой чертежа характер и толщина линий берутся в соответствии с ГОСТом 2.303 -68. Все буквенные и цифровые обозначения обводятся черной пастой.
Самостоятельная работа №1. Лист 1.
Построить линию пересечения треугольников АВС и ЕДК и показать ее видимость в проекциях. Определить натуральную величину треугольника АВС.
Данные для своего варианта взять в табл.1. Пример выполнения приведен на рис.1.
Построение линии пересечения треугольников АВС и ЕДК сводится к нахождению точек пересечения двух прямых, принадлежащих одной из плоскостей, с другой плоскостью. Следовательно, надо уметь строить точку пересечения прямой линии с плоскостью общего положения.
1
Рис.1

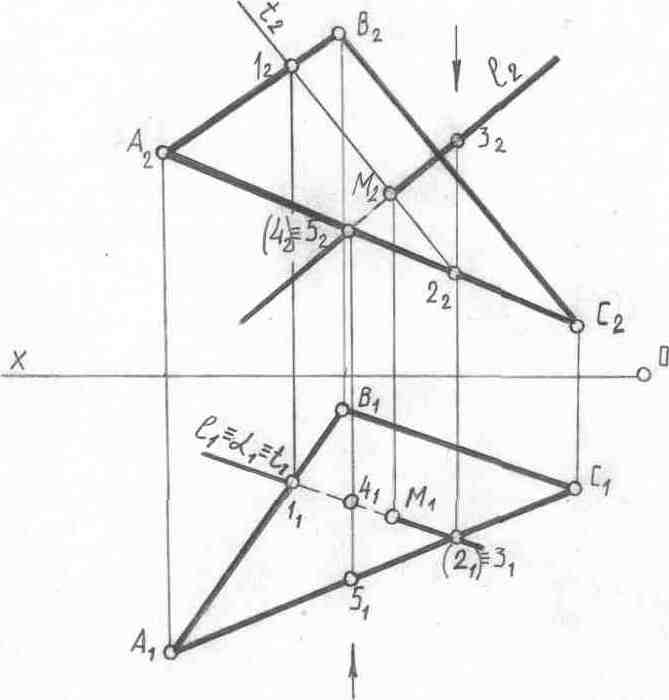

Р ассмотрим задачу на построение точки пересечения прямой с плоскостью АВС (рис.2).
Рис. 2
Для построения точки пересечения прямой линии с произвольно расположенной плоскостью следует:
1) через прямую линию провести вспомогательную горизонтально-проецирующую плоскость ;
2 ) определить линию пересечения данной плоскости (А,В,С) и вспомогательной - линию t (1,2).
3 ) найти точку пересечения данной прямой с построенной линией пересечения t (1,2) - точку М.
Алгоритм решения можно записать так:
1 ) П1 ;
1 1
2 ) t (1,2) = A1B1C1
t 1
3 ) M= t (1,2) A1B1C1;
M2 = t2 2 ; M1 1
Считая, что в пространстве заданы прямая и непрозрачный треугольник, определим видимые и невидимые части прямой от-носительно плоскостей П1 и П2 .
Проекции точек 2 и 3 на плоскости П1 совпадают (2 АС;
3 ). Из расположения фронтальных проекций этих точек следует, что тот участок, на котором находится т.3 ,расположен над треу-гольником и, следовательно, на горизонтальной проекции отрезок прямой 3 М видим.
На фронтальной плоскости проекций берем совпадающие точки 4 и 5 (4 ; 5 АС). Из расположения горизонтальных проекций этих точек видно, что на П2 видимым отрезком прямой с является участок 32M2.
Используя рассмотренный способ, строим линию пересечения треугольников АВС и ЕДК по точкам пересечения каждой из сторон одного треугольника с другим. Для этого проводим через прямую АВ фронтально-проецирующую плоскость . Эта плоскость пересекает плоскость АВС по прямой 1,2. Находим точку пересечения прямой АВ с треугольником ЕКД - точку N. Затем, проведя горизонтально-проецирующую плоскость Q через отрезок ДК, находим линию пересечения плоскостей АВС и Q—
линия 3,4. Точка М - точка пересечения прямой ДК с плоскостью АВС. Точками М и N определяется линия пересечения треугольников АВС и ЕДК.
Видимость сторон треугольников определяем способом конкури-рующих точек. Конкурирующими называются точки, лежащие на одном проецирующем луче.
Для определения видимости треугольников на фронтальной плоскости проекций воспользуемся фронтально-проецирующим лучом 2,5. Точка 2 принадлежит прямой ЕД, а точка 5 - прямой АВ. Показываем направление взгляда на П1. По местоположению горизонтальных проекций этих точек устанавливаем, что точка 2 ближе наблюдателю, чем точка 5. Поэтому часть треугольника ЕДК, которому принадлежит точка 2, на фронтальной плоскости проекций является видимой до линии пересечения двух треугольников АВС и ЕДК - прямой МN. На горизонтальной плоскости проекций для определения видимости воспользуемся горизонтально-проецирующим лучом 3,6. Точка 6 принадлежит ДК, а точка 3 - АС. По местоположению этих точек на фронтальной плоскости проекций устанавливаем, что точка 6 ближе к наблюдателю, чем точка 3. Значит часть треугольника АВС, которому принадлежит точка 6 видима на горизонтальной плоскости проекций до линии пересечения треугольников MN.
Н атуральную величину АВС определяем с помощью преобразования чертежа.
Преобразование чертежа часто используется при решении задач, Конечной целью преобразования чертежа является получение такого положения оригинала, при котором геометрический, элемент проецируется в натуральную величину. Такое положение оригинала относительно плоскости проекций назовем решающим. Поиск, решающего положения оригинала проводится путем перебора 4-х основных задач преобразования комплексного чертежа.
