Міністерство освіти і науки україни Національний університет «Львівська політехніка» Дослідження діода з вольфрамовим катодом
Методичні вказівки
до лабораторної роботи з дисципліни
«Вакуумна та плазмова електроніка»
для студентів базового напрямку
6.0908 «Електроніка»
Затверджено
на засіданні кафедри
«Електронні прилади»
Протокол №16 від 21.04 2005р.
Львів - 2005
Дослідження діода з вольфрамовим катодом: Методичні вказівки до лабораторної роботи з курсу « Вакуумна та плазмова електроніка» для студентів базового напрямку 6.0908 «Електроніка» / Укл. Депа І.М., Дутчак З.А., Ракобовчук Л. М., Юр’єв С.О. – Львів : НУЛП, 2005, - 11с.
Укладачі: Депа Іванна Миколаївна, ст. викладач
Дутчак Зоя Андріївна, канд. Фіз..-мат. наук, доцент
Ракубовчук Лариса Муратівна, канд. техн. наук, доцент
Юр’єв Сергій О., канд. Фіз..-мат. наук, доцент
Рецензенти : Яворський Б. М. , канд. Фіз..-мат. наук, доцент
Фечан А. В. , канд. Фіз..-мат. наук, доцент
Мета роботи – вивчити електронні процеси, що протікають в двохелектродній лампі, ознайомитись з будовою, принципом дії, характеристиками і параметрами діода, а також з властивостями вольфрамового катода.
Завдання для підготовки до роботи
Повторити теоретичний матеріал по темах : « Термокатоди», «Двохелектродні лампи».
З’ясувати фізичну суть термоелектронної емісії з металів і процесів, що протікають в діоді.
Знати : закон термоемісії Річардсона-Дешмана; закон «степені 3/2» для діода; основні параметри термокатодів і діодів, а також маркіровку діодів.
Уміти : зняти характеристики катода і діода; пояснити поведінки характеристик; визначити параметри діода і катода.
Записати граничні експлуатаційні дані досліджуваного діода, замалювати конструкцію діода і його цоколівку.
Відповісти на контрольні запитання.
Порядок виконання роботи
2.1. Зібрати схему для зняття характеристик катода і лампи діода (рис. 1).

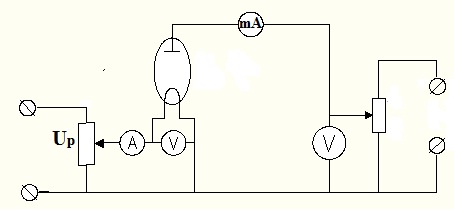

Рис. Схема для зняття характеристик катода і лампи діода.
2.2. Зняти сімейство анодних характеристик діода Іа = f (Un ) для номінального і декількох знижених, вказаних викладачем, значень напруг розжарення Uр і побудувати їх. Дані занести в табл. 2.1.
Таблиця 2.1.
Отримані дані
№ п/п |
Up норм = , В |
Up1 = , B |
Up2 = , B |
Up3 = , B |
||||
|
Ua , B |
Ia, мA |
Ua , B |
Ia, мA |
Ua , B |
Ia, мA |
Ua , B |
Ia, мA |
|
|
|
|
|
|
|
|
|
2.3. Зняти емісійну характеристику катода І0 = f (Uн) при напрузі на аноді, більшій напрузі насичення і побудувати емісійну характеристику. Напругу насичення Ua нас визначити по характеристиці Іа = f (Ua) при
Uр ном побудованої за даними п. 2. Значення Uр змінювати від Uр ном до 1,4 В через кожні 0,4 В. Дані занести в табл. 2.1.
2.4. Зняти характеристику розжарення вольфрамового катода Ір = f(Uр) при U0=0 і побудувати її. Значення Uр змінювати від 0 до Uр ном через кожні 1 В.
2.5. Обчислити ефективність кадода : Н = Іе/Рр . Силу струму емісії Іе і потужність розжарення Рр = ІрUр визначити по знятих характеристиках при номінальному розжарені.
2.6. Визначити параметри діода за вольт- амперними характеристиками в режимі просторового заряду.
Зміст звіту
3.1. Завдання для виконання роботи.
3.2. Схема для зняття характеристик діода.
3.3. Відомості про досліджуваний прилад (цоколівка, робочі і граничнодопустимі паспортні параметри).
3.4. Основні результати вимірювань, зведені в таблиці і відображені на графіках.
3.5. Результати розрахунків параметрів катода і діода.
